车载卡门式GPS固定支撑支架结构

　　车载GPS设备的安装固定，一直是商用车、乘用车内饰改装与原厂配套中容易被忽略但直接影响使用体验的环节，这款卡门式GPS支撑支架，就是针对车载中控区域安装空间受限、常规粘接或卡扣固定易松动脱落的痛点开发的专用固定结构。从实际装车场景来看，这类支架主要适配中控台侧边、仪表台侧围的卡接式安装位，不需要在车身钣金或内饰板上额外打孔，依靠自身的卡接结构与上部的挂装耳片实现双重固定，既可以满足后装GPS导航模块、车载定位终端的快速装配需求，也能适配部分原厂预装定位设备的安装工位，避免车辆行驶过程中因颠簸、振动导致设备移位、接线松脱的问题。

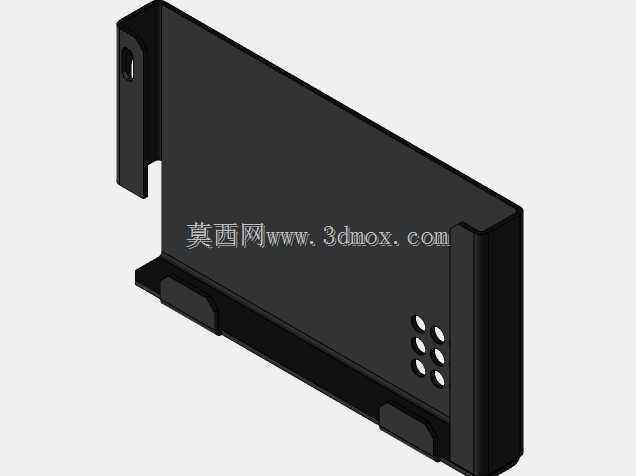

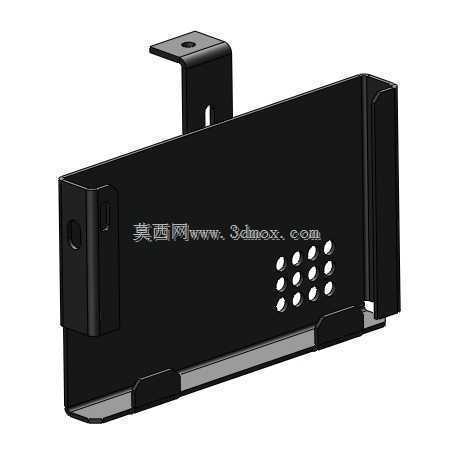

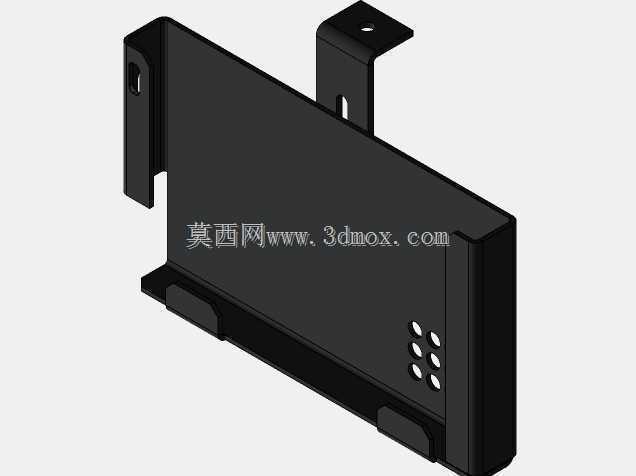

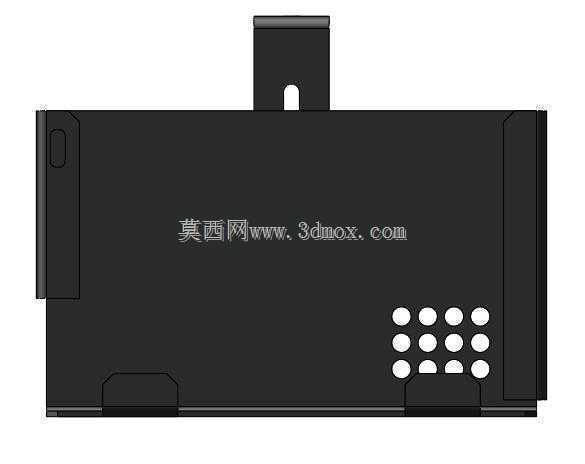

　　从功能特性上看，支架主体采用弯折成型的钣金结构，整体为槽型承托形态，两侧的折边刚好可以卡住GPS设备的侧边，限制设备的横向窜动，底部的几处凸起托边可以承托设备的底部重量，避免设备向下滑落；支架上部延伸出的带孔挂耳，是整个结构的主要受力点，安装时可以通过一颗固定螺丝将挂耳锁定在车身预留的安装孔位上，配合侧边的卡接结构，形成上下两个方向的固定约束，哪怕是在颠簸路面长期行驶，支架也不会出现松旷异响。支架侧面预留的圆形过孔，是专门为GPS设备的接线、天线走线设计的，设备的供电线、信号天线可以从这个孔位穿出，顺着内饰缝隙走到车内保险盒或者天线安装位，避免线束外露被挤压磨损，也能让车内布线更加规整。支架正面的阵列式散热孔，是针对GPS设备长期工作发热的问题设计的，设备运行时产生的热量可以通过这些小孔快速散出，避免密闭空间内热量堆积导致设备工作异常、定位精度下降。

　　在设计思路上，这款支架没有采用复杂的拼接结构，而是用单块钣金通过多次弯折成型，尽可能减少焊接、铆接的连接点位，一方面可以降低生产过程中的加工误差，保证每个支架的安装尺寸一致性，另一方面也能减少连接点位的应力集中问题，提升支架整体的结构强度。设计时充分考虑了车载环境的使用要求，所有的折边都做了圆角处理，没有尖锐的毛刺棱角，安装时不会划伤内饰板或者施工人员的手部，也不会在车辆振动时割伤设备的连接线束。支架的卡接宽度做了适配性设计，可以兼容一定厚度范围内的GPS模块，不需要针对不同厚度的设备单独开模，提升了支架的通用适配性。

　　从安装边界与尺寸控制来看，支架整体的厚度控制在较薄的区间，安装后不会过多占用车内的中控空间，不会影响驾驶员的腿部空间或者其他操控部件的使用；上部挂耳的伸出长度经过反复校核，刚好可以对准大部分车型中控侧围的预留安装孔位，不需要额外调整安装位置；槽型承托区的深度经过优化，既可以保证设备卡入后有足够的包裹固定长度，不会因为包裹太浅导致设备脱出，也不会因为包裹过深遮挡设备的信号接收面、操作按键或者接口位置。在实际装配验证中，这类支架的安装流程非常简便，只需要先将GPS设备卡入支架的槽型结构内，接好线束并将线束从侧面过孔穿出，再将上部挂耳对准安装孔位拧入固定螺丝，最后将支架侧边的卡脚卡入内饰板的缝隙即可完成安装，整个过程不需要特殊的专用工具，普通的汽修人员或者车主自己就可以完成装配，后期如果需要拆卸设备检修，也只需要松开一颗螺丝就可以取下支架和设备，维护便利性很强。

　　针对车载环境的振动、温度变化等工况，支架的结构设计也做了对应的优化，钣金的厚度选择兼顾了强度与轻量化要求，既不会因为钣金太薄导致支架受力变形，也不会因为钣金过厚增加不必要的重量、提升材料成本；所有的弯折角度都经过力学校核，保证在长期承受设备重量、车辆振动冲击的情况下，折边位置不会出现开裂、变形的问题。支架表面的黑色涂装一方面可以和大部分车型的黑色内饰形成统一的视觉效果，不会显得突兀，另一方面也可以起到防锈、防腐蚀的作用，哪怕是在车内高温高湿的环境下长期使用，也不会出现生锈、涂层脱落的问题。
