弯管式轴系导向支撑安装座结构

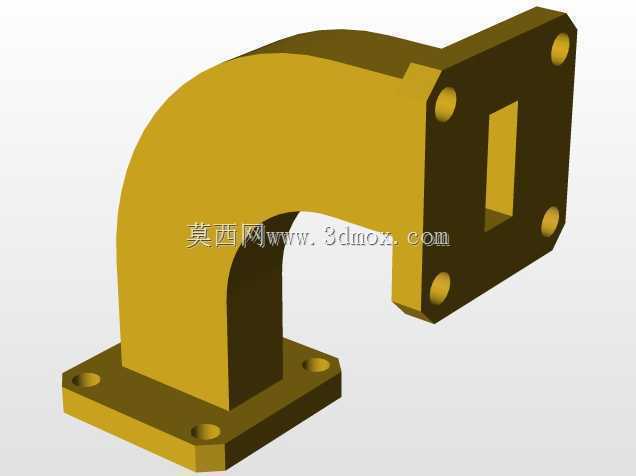

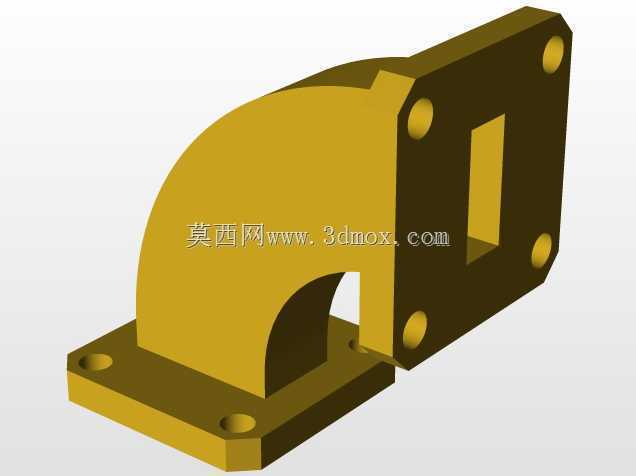

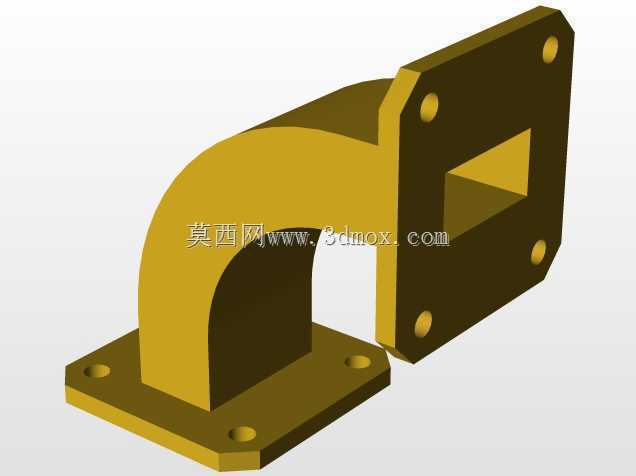

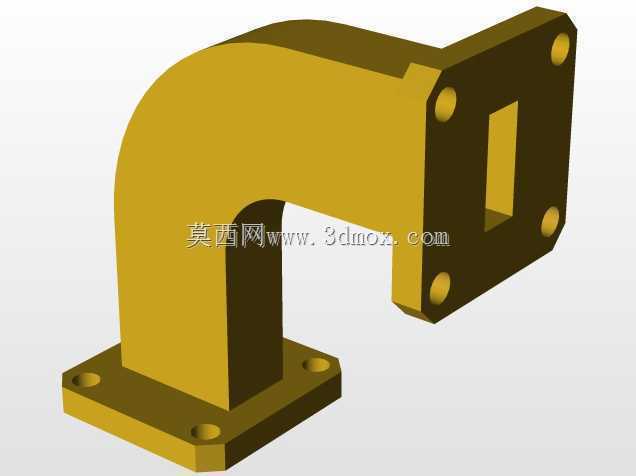

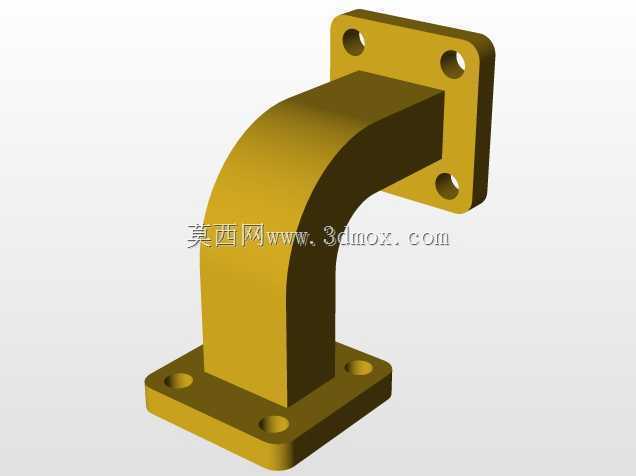

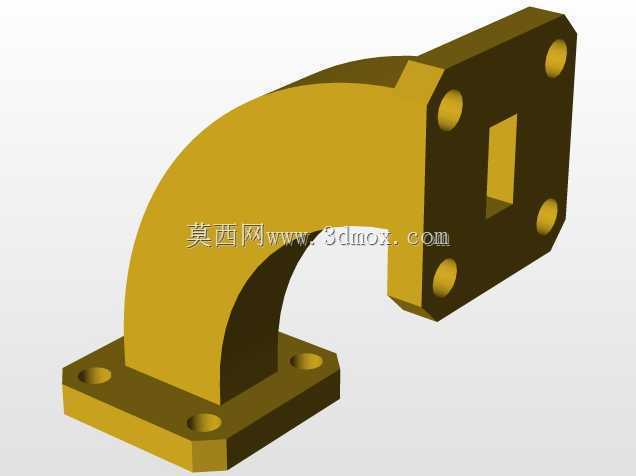

　　做传动结构设计的同行多半碰到过轴系跨距大、转向处需要同时做径向约束和走线/走介质导向的场景，这类位置如果单独做导向套加安装支架，不仅装配累计误差难控制，设备长期运行后的振动松脱风险也会明显升高，这个一体式弯型导向支撑座就是针对这类工况做的集成化设计。从实际应用场景看，这类构件多用在轻工输送线的动力转向段、小型农机的传动换向位置、或是专用设备里需要给传动轴做90度转向导向同时兼顾安装固定的点位，替代了原先分体式的导向套、转接弯板、安装法兰三个独立零件，减少了装配环节的配做工作量。先看安装边界的设计，底部是方形安装法兰，四个角做了沉头安装孔，孔位做了均匀对称布置，不管是正装在型材机架面还是倒装在设备内隔板上，都能保证受力均匀，

　　沉孔的深度刚好能把内六角圆柱头螺钉的头部完全埋入，不会突出安装面干涉后续相邻构件的布置；侧部的安装法兰同样是方形结构，四个角布置通孔，法兰面中间开了矩形避让窗口，这个窗口不是随意开的，一方面是给穿过弯腔的轴端连接部件留出运动空间，避免轴系做小范围轴向窜动时和座体发生剐蹭，另一方面也能减少整体铸件的重量，降低材料成本。中间的弯型导向腔体是整个零件的核心功能段，内腔做了光滑的圆弧过渡，没有直角拐点，不管是作为传动轴的径向导向通道，还是作为柔性管线、轻质颗粒介质的导向通道，都不会出现卡滞、磨损加剧的问题；腔体的壁厚做了等厚设计，铸造或者机加工的时候都能减少应力集中的问题，长期受径向载荷的时候不会出现局部变形量超标的情况。

　　设计思路上没有做多余的装饰性结构，所有的外形特征都是服务于功能：外侧的圆弧过渡是为了减少应力集中，安装面都做了凸台设计，机加工的时候只需要加工凸台平面就能满足安装平面度要求，不需要把整个座体的外表面都做精加工，能有效减少机加工的工时成本；两个安装法兰和中间弯腔的连接位置都做了圆角加强，不用额外加加强筋就能满足常规载荷下的强度要求，避免加强筋位置容易积尘、清理不便的问题。实际选型的时候要注意，底部安装法兰的安装孔中心距要和机架上的预装孔位匹配，侧部法兰的通孔位置要对接后续的导向套或者端盖安装尺寸，内腔的圆弧半径要匹配穿过的轴径或者介质通流的最小尺寸要求，安装的时候两个法兰的结合面都要清理干净毛刺，避免贴合不严导致装配后座体出现倾斜，影响导向精度。这类集成式的导向支撑座比分体式结构的同轴度更容易保证，因为是一体式加工成型，不存在装配错位的问题，对于装配精度要求高、维护空间有限的设备点位，适配性会更好。
