电气设备用带安装法兰连接器结构

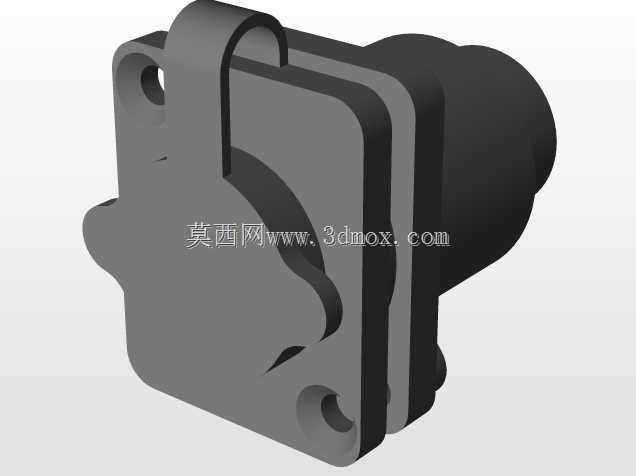

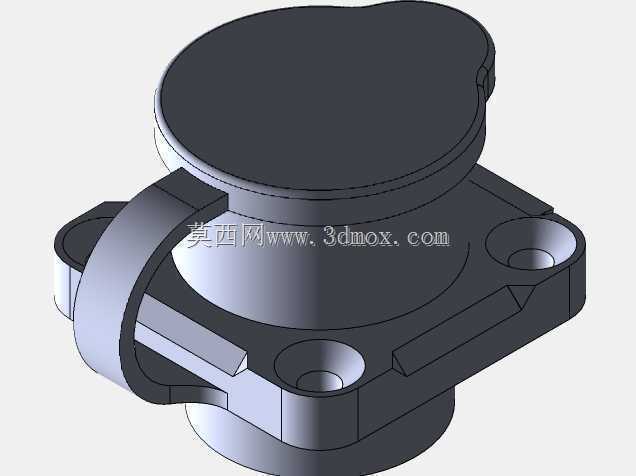

　　在工业电气布线、设备动力回路接线、传感信号传输链路搭建场景里，这类带法兰安装结构的连接器是很常见的连接件，日常做设备电气布局、控制柜外接线路设计时经常会用到。不同于普通插拔式无固定结构的接插件，这款连接器自带菱形安装法兰，法兰上预留两个对称的通孔安装位，安装时可以直接通过螺栓将连接器主体固定在设备壳体、安装面板或者走线支架上，避免设备运行过程中受振动、拉扯导致接插件松脱，尤其适合有持续振动的工业设备、移动作业装备的外接线路连接场景。从结构设计来看，主体分为插接对接端、主体固定段、法兰安装位三个部分，插接端做了阶梯式的限位结构，对接公头或者母座插入时，阶梯面可以起到插入深度限位的作用，避免过度插接导致内部插针变形、接触不良，

　　同时插接段外圈预留了密封圈安装槽位，实际装配时可以配套O型密封圈实现对接面的防尘防水，满足车间多尘、偶尔有喷淋的工况使用需求。主体固定段做了等径圆柱结构，和法兰面垂直衔接，法兰的两个安装孔中心距按照常规电气安装面板的通用开孔间距设计，不需要额外定制安装面板，直接适配市面上多数标准电气安装板的开孔尺寸，安装时法兰面和安装面板贴合，能分散螺栓锁紧时的压力，避免薄面板被压变形。从安装边界来看，法兰的最大外轮廓尺寸控制在常规小型接插件的适配范围内，不会占用过多面板安装空间，主体伸出面板后侧的长度较短，在控制柜内部布线时不会和柜内的线槽、导轨、其他电气元件产生干涉，插接端伸出面板前侧的长度刚好满足插拔操作的空间需求，

　　不需要额外预留过多的操作空位，适合紧凑布局的小型设备使用。功能层面，这类连接器内部可以根据实际接线需求配置不同数量的插针，既可以走低压控制信号，也可以适配小功率动力回路的接线，相比直接将线缆接入设备端子台，采用这类连接器可以实现设备端和线缆端的快速插拔，设备检修、模块更换时不需要重新拆接线缆，只需要拔下连接器就能分离设备和外接线路，大幅降低现场维护的接线工作量。设计时特意将法兰的安装孔做了沉孔处理，螺栓锁紧后螺栓头不会突出法兰表面，避免安装后突出的螺栓头剐蹭线缆或者操作人员，同时主体外壳采用硬质绝缘材质，既可以保证内部插针和安装面板之间的绝缘性能，也能承受日常插拔时的冲击力，不会因为多次插拔导致外壳开裂。

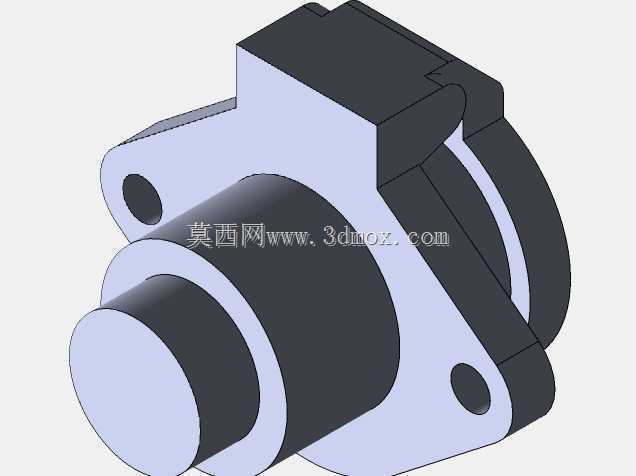

　　在自动化生产线的传感信号接线、小型电机的动力接线、户外小型电气设备的外接线路连接场景中，这种结构的连接器都能适配，相比无固定结构的接插件，法兰安装的形式能大幅提升连接的可靠性，尤其是设备需要频繁移位、外接线路需要经常插拔的场景，固定后的连接器不会因为拉扯导致接线松脱，也能避免接插件整体被拽入设备内部引发线路短路。建模时特意还原了插接端的限位台阶、法兰安装孔的沉孔结构、主体和法兰衔接处的圆角过渡，这些细节都是实际生产装配中必须考虑的结构，圆角过渡可以避免注塑生产时的应力集中，提升外壳的结构强度，沉孔结构则是为了保证安装后表面平整，限位台阶则直接决定了接插件的对接精度，避免插针对接偏移导致的接触不良。
