小型方形称重传感承载结构设计

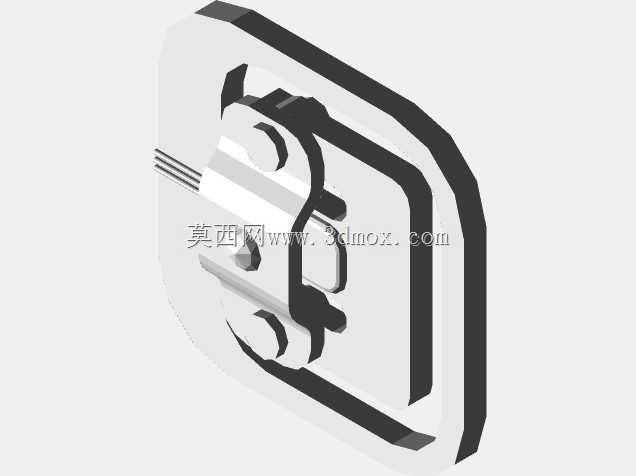

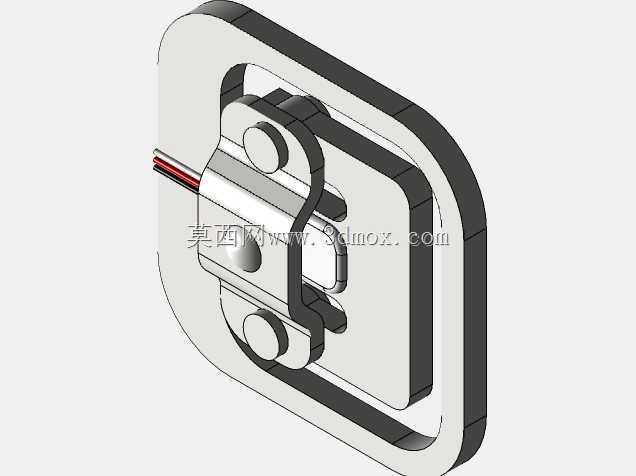

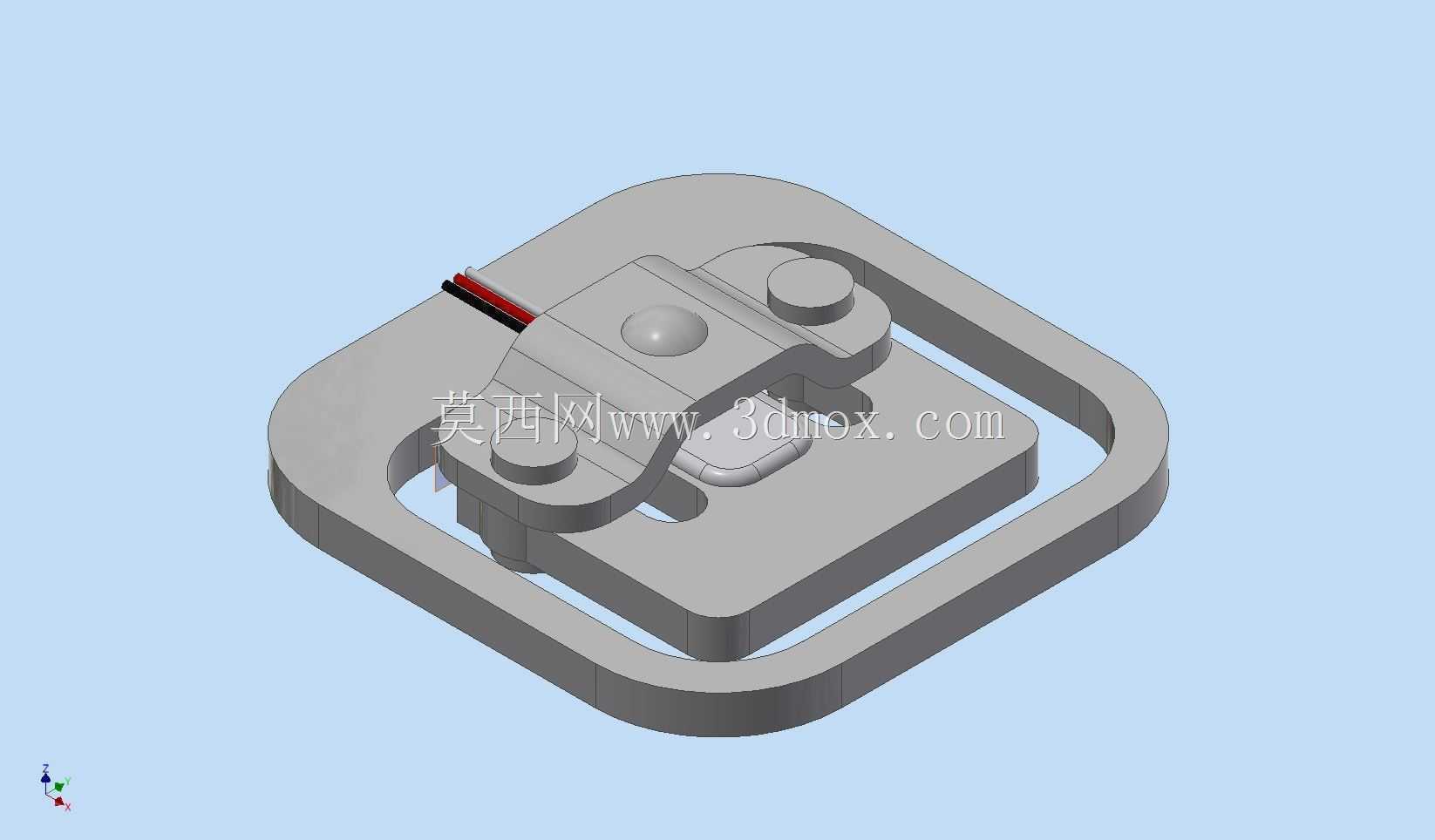

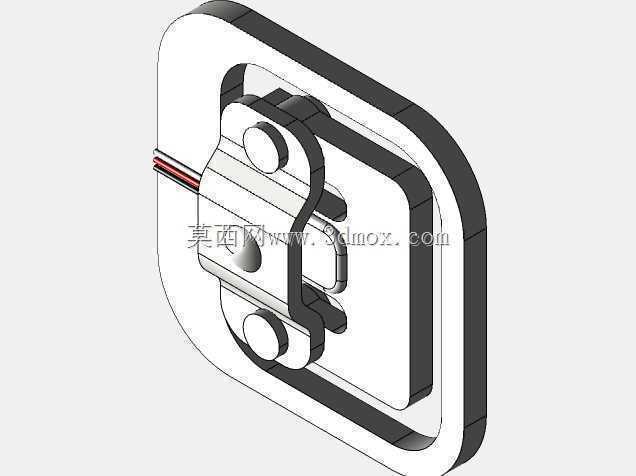

　　在工业称重、小型台秤、仓储物料检重、自动化产线在线称重工位的设计选型中，这类方形轮廓的称重承载结构是小量程测力场景里的常用核心部件，区别于大吨位地磅用的桥式、柱式传感结构，这类小尺寸结构更适配桌面级检重设备、小型配料秤、便携称重装置的安装需求，能在有限的安装空间内完成垂直方向载荷的精准传递与力值转换。从结构设计逻辑来看，整体采用方形外框嵌套中心承载台的布局，外框作为安装固定基准，预留的安装位可以直接通过螺栓锁紧在设备基座上，不需要额外设计复杂的转接支架，降低配套结构的加工成本；中心承载台是直接承接被测载荷的部位，表面做了局部凸起的定位结构，用来适配称重托盘、料斗等配套载具的安装定位，避免载荷施加过程中出现横向滑移导致的测量偏差。

　　周边的弹性限位结构是设计里的关键细节，这类小量程称重部件对侧向力、偏载的敏感度较高，四个方位的限位凸台可以在承受意外侧向冲击、偏载超出量程范围时，限制中心承载台的形变量，避免内部弹性体产生不可逆的塑性变形，延长部件的使用寿命，同时也能减少安装过程中因操作不当造成的部件损坏。出线位置做了嵌入式的走线槽设计，信号输出线缆可以顺着槽位排布，不会突出于结构整体轮廓，避免设备组装、日常使用过程中线缆被剐蹭拉扯导致的信号中断，这种细节设计在紧凑安装的设备内部尤为实用，不需要额外预留线缆的弯折避让空间。从安装边界来看，整体方形轮廓的安装孔位采用对称布局，不管是正装还是调整90度安装都能适配设备基座的孔位，对不同布局的称重设备兼容性更强；

　　中心承载台的高度与外框基准面的高度差经过精准控制，配套载具安装后不会出现倾斜，保证载荷始终垂直作用在弹性体的核心受力区，减少测量误差。在实际应用场景里，这类结构常被用在电商仓储的快递小包自动称重工位、食品加工行业的小份配料称重设备、实验室小型精密称重台、工业零部件的单重检测工位中，相比大尺寸的称重模块，它的自重更轻，安装调试更便捷，对配套设备的结构强度要求更低，能有效降低整台称重设备的整体重量与材料成本。设计过程中需要重点关注承载台与外框之间的间隙控制，间隙过小会在载荷施加时出现结构摩擦，抵消部分作用力导致测量值偏小，间隙过大则会让中心承载台的横向晃动量超标，影响动态称重时的响应速度与测量稳定性；

　　同时各个受力部位的圆角过渡也经过优化，避免应力集中导致的结构疲劳损坏，在长期反复加载的工况下能保持结构尺寸的稳定性，保证力值传递的一致性。这类结构的材质通常选用高强度铝合金，兼顾结构强度与轻量化需求，表面做硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力，在潮湿、多粉尘的工业车间环境下也能长期稳定工作，不需要频繁做维护保养。
