小型轻载夹持式机器人末端执行器

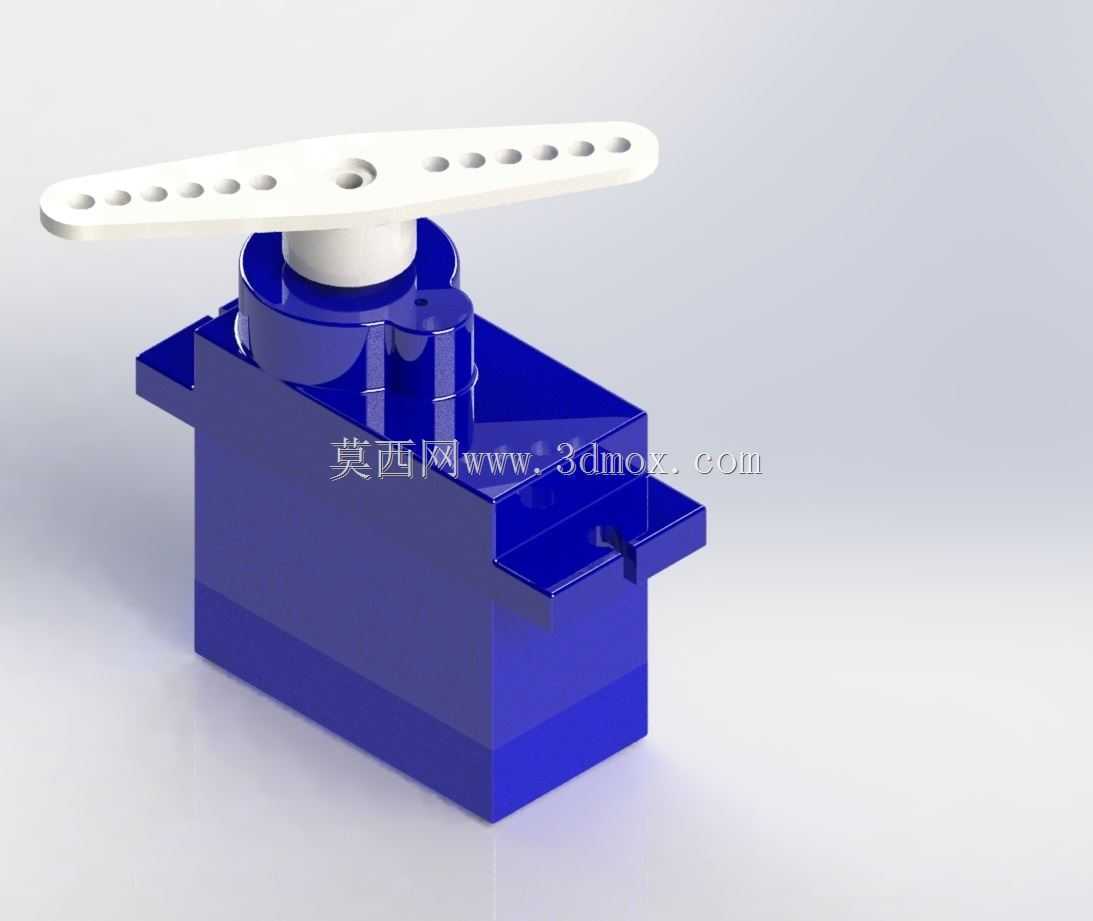

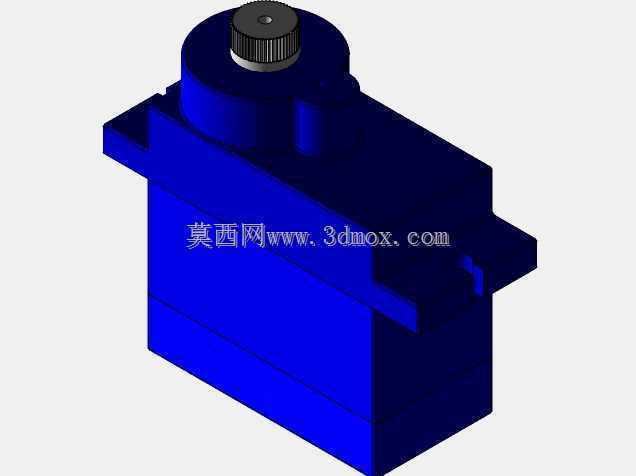

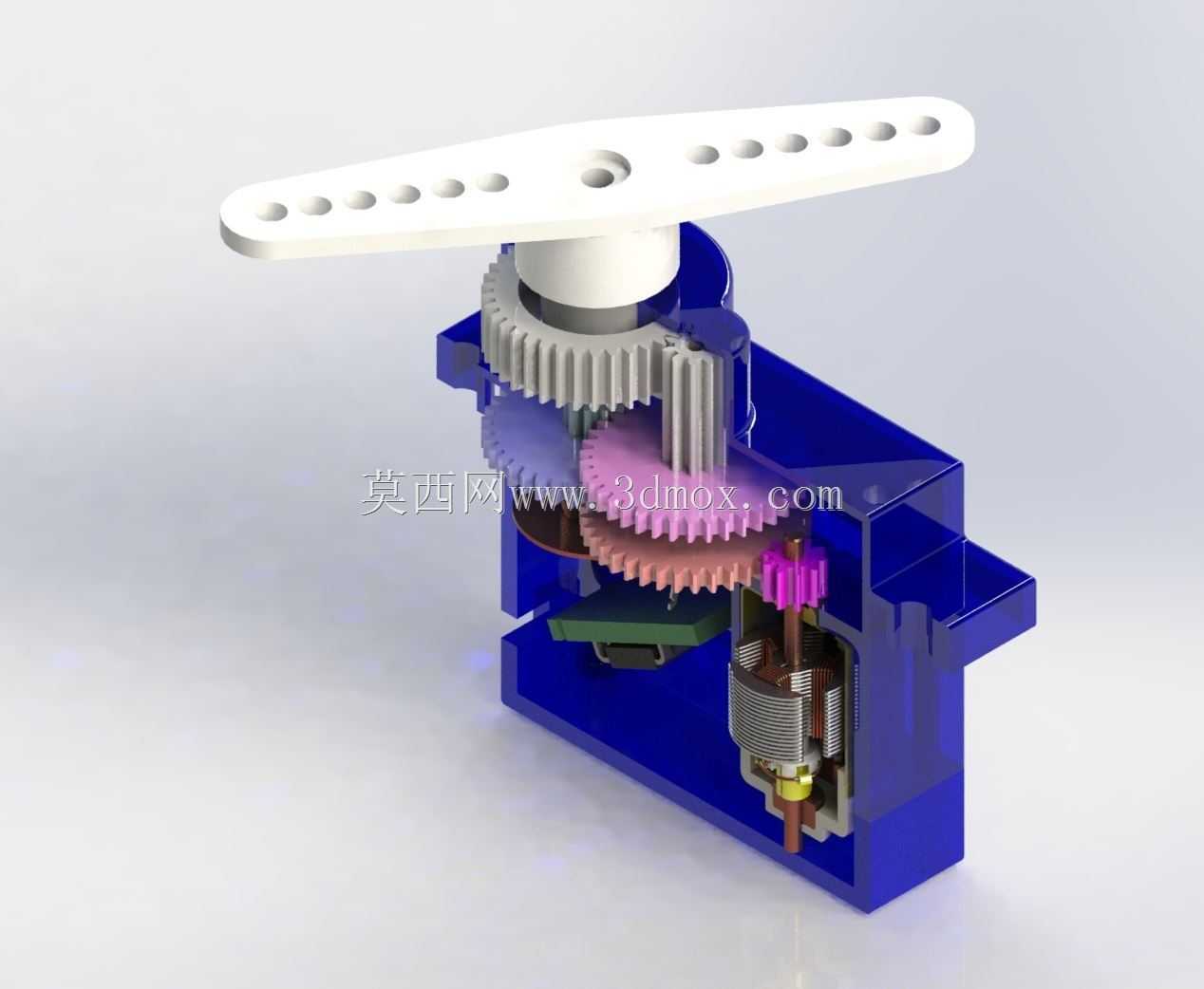

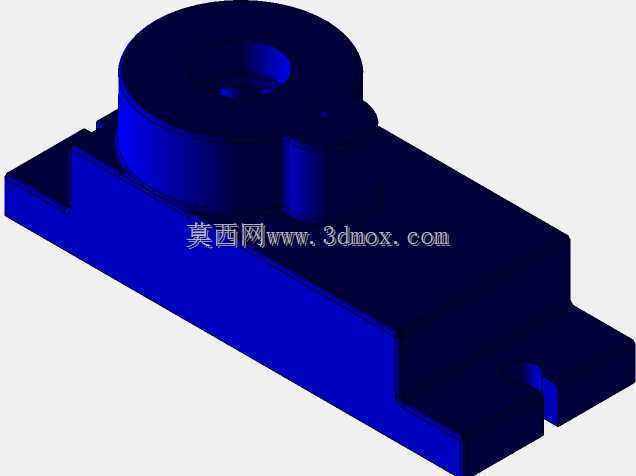

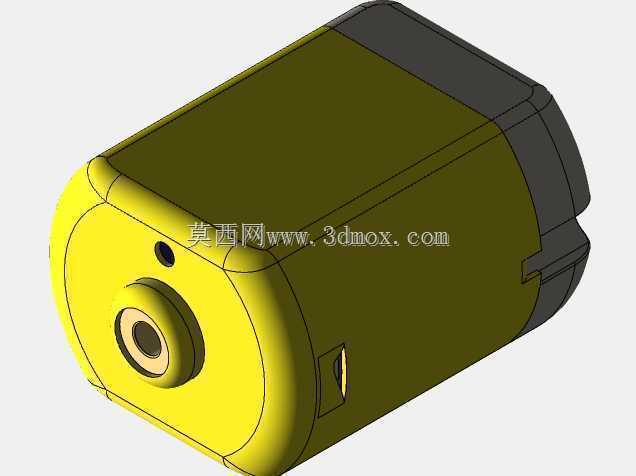

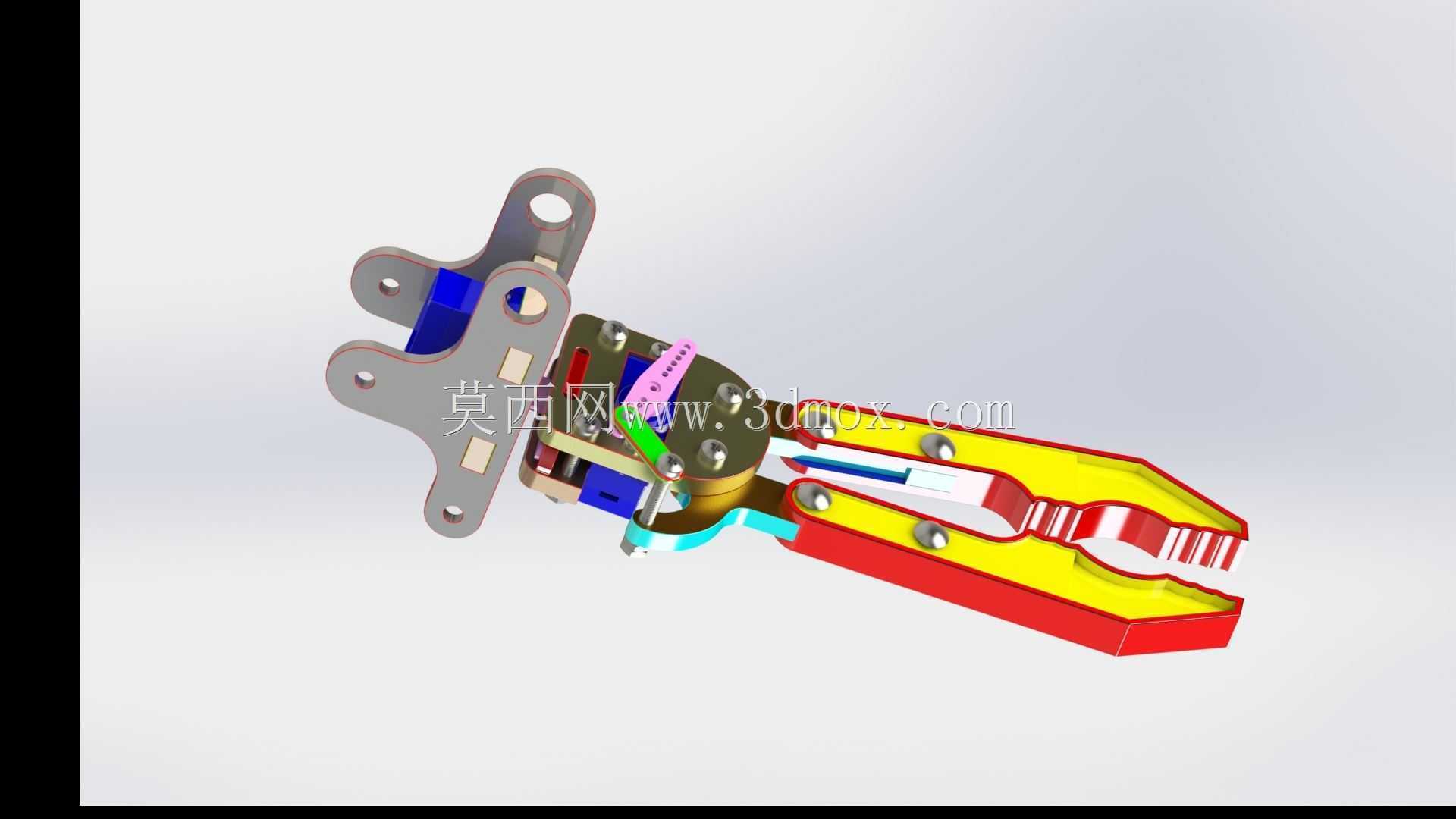

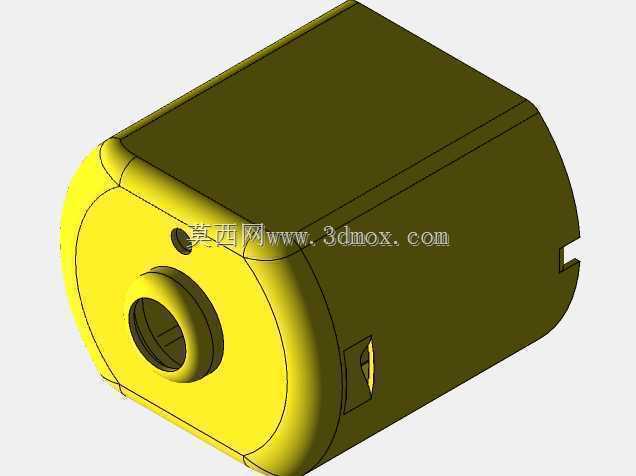

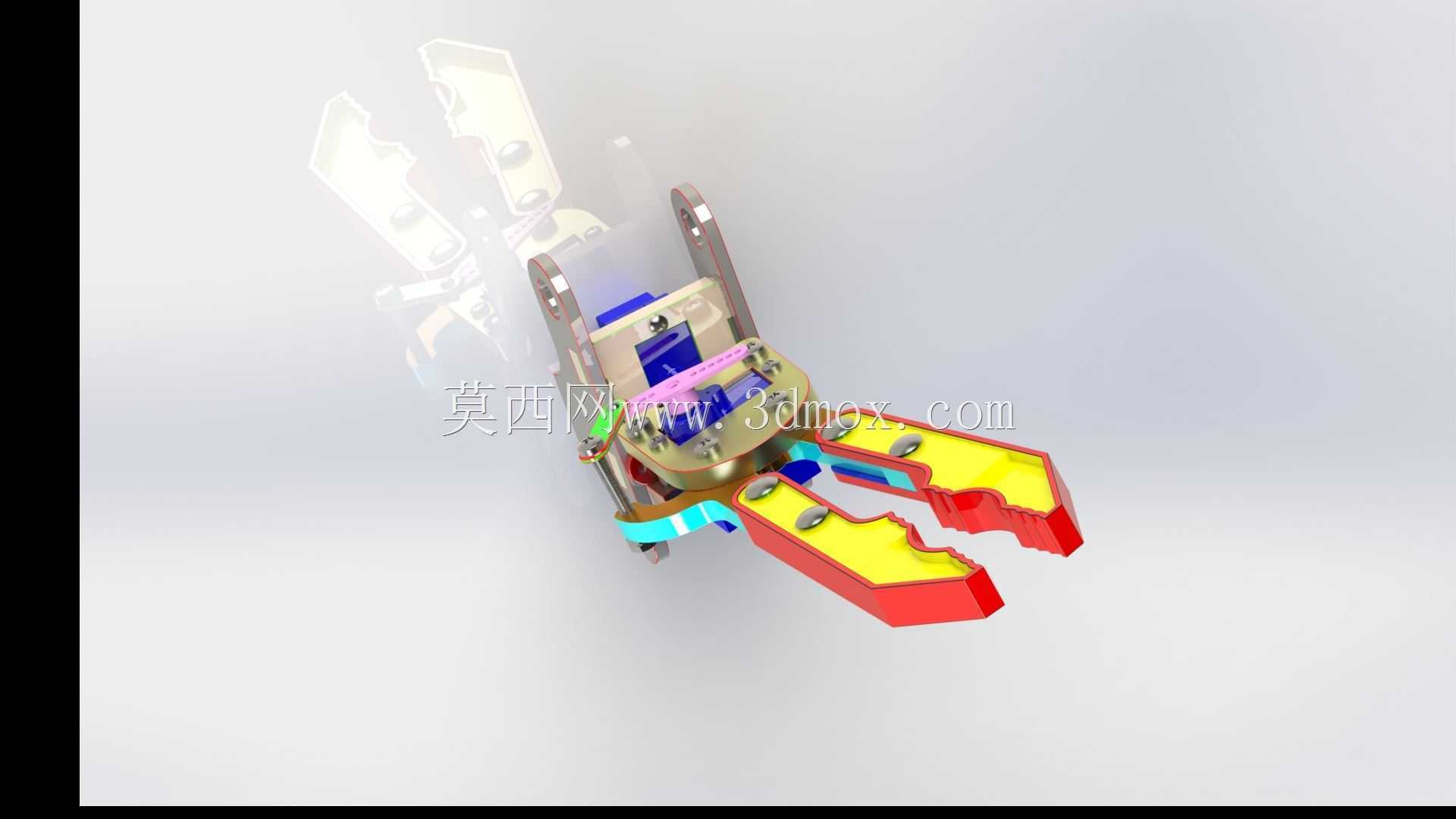

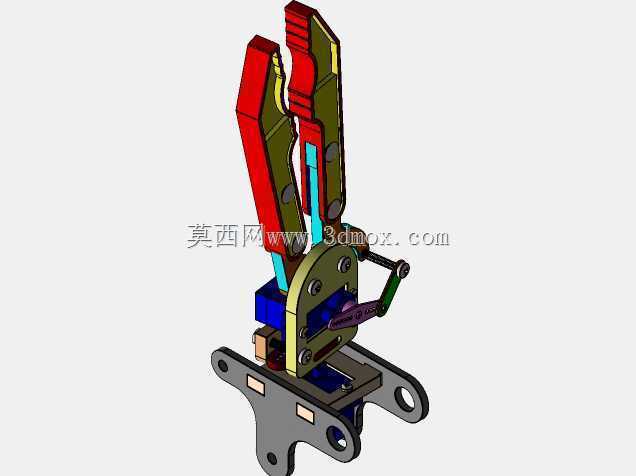

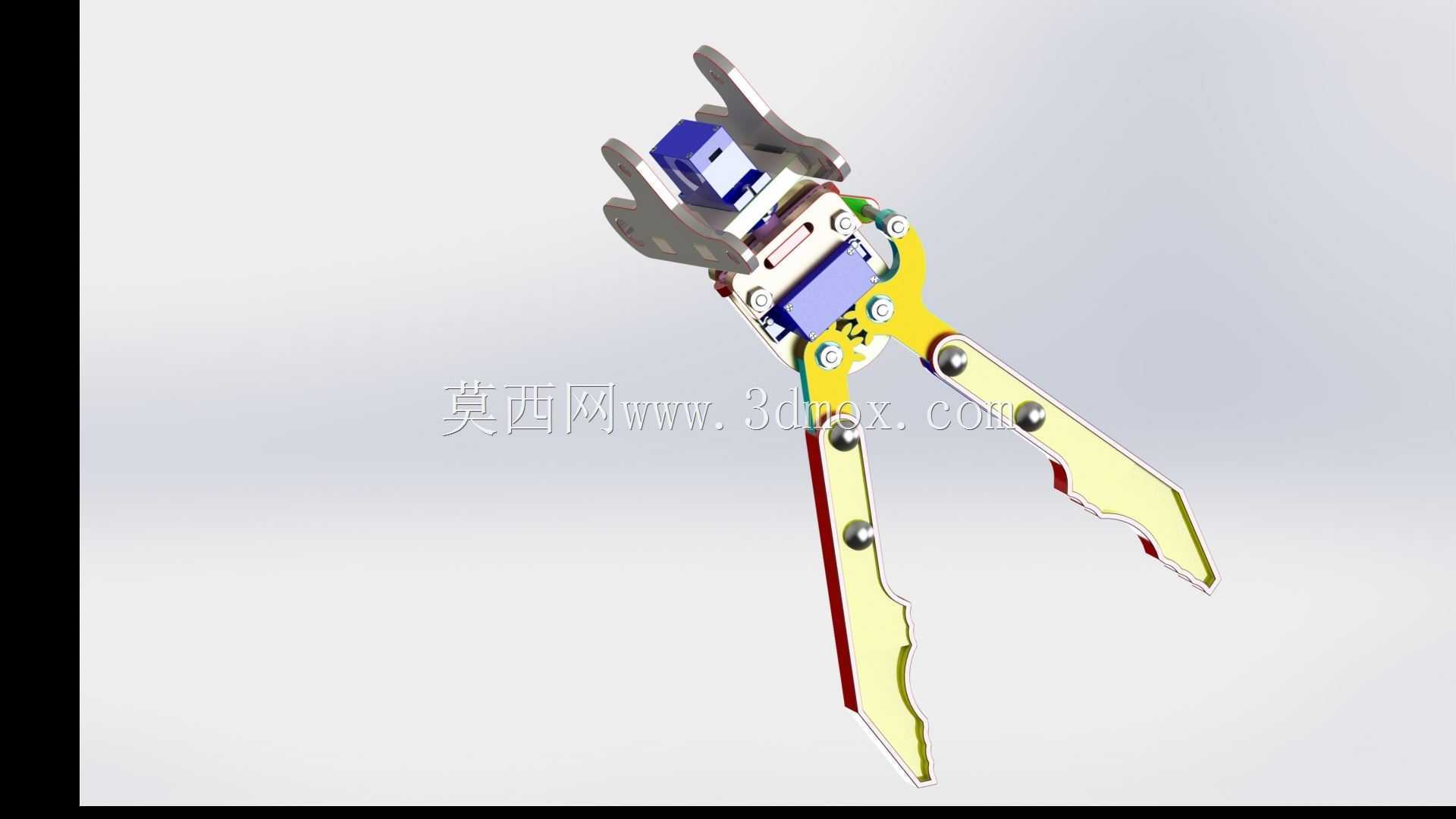

　　这套夹持机构属于轻载型机器人末端作业部件，主要适配桌面级小型机械臂，面向小体积、低重量物件的拾取转运场景，常见于电子元器件分拣、小型工件上下料、教学实验平台搭建这类对负载要求不高，但对动作灵活性有一定要求的作业环节。从结构设计来看，整体采用双指铰接式布局，两个夹指通过中部的铰接轴与基体连接，动力输入侧预留了标准舵机安装位，可直接适配市面上常用的9g金属齿舵机，不需要额外做转接件加工，降低了集成时的二次改造成本。夹指的开合行程经过匹配设计，最大开合角度下可夹持宽度在40mm以内的物件，指面做了分段式的防滑齿结构，接触物件的位置预留了粘贴防滑垫的凹槽，实际使用时可根据被夹持物件的材质，粘贴橡胶或者硅胶垫，既可以提升夹持摩擦力，

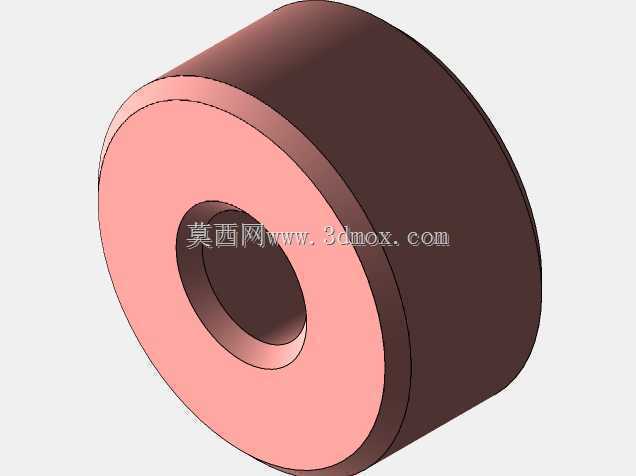

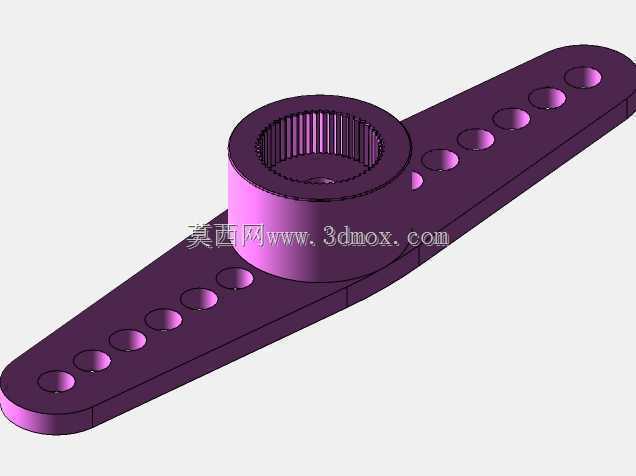

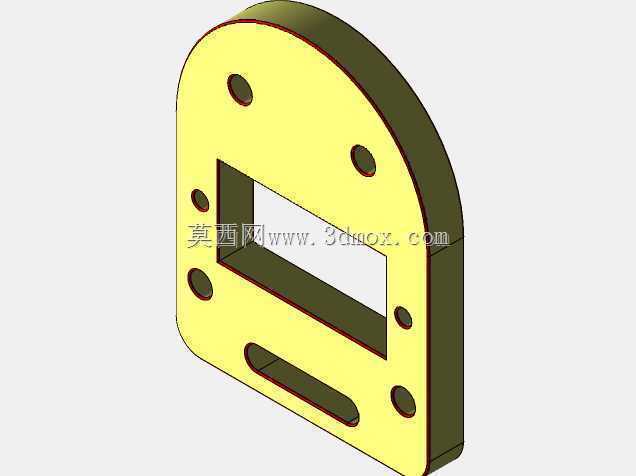

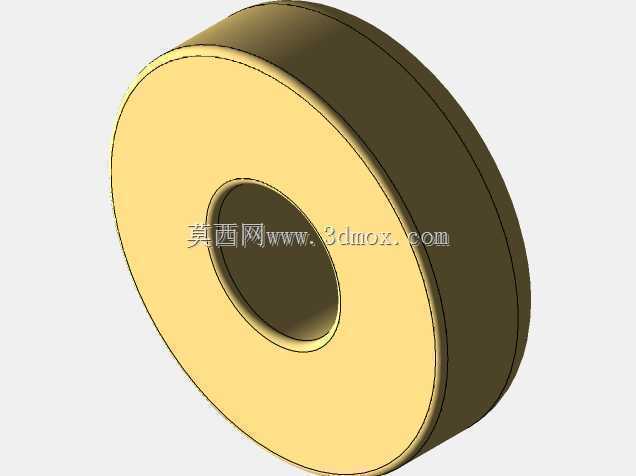

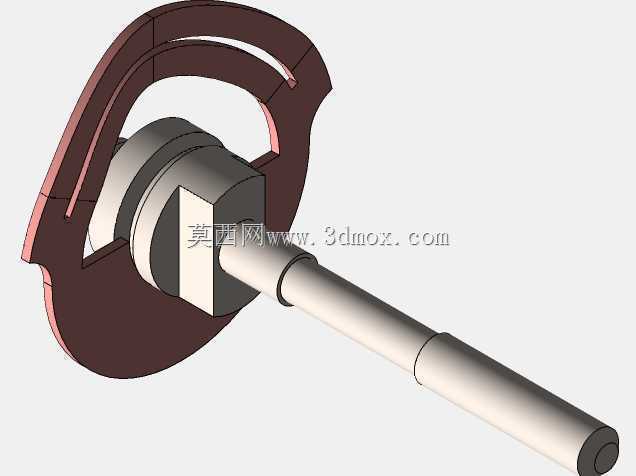

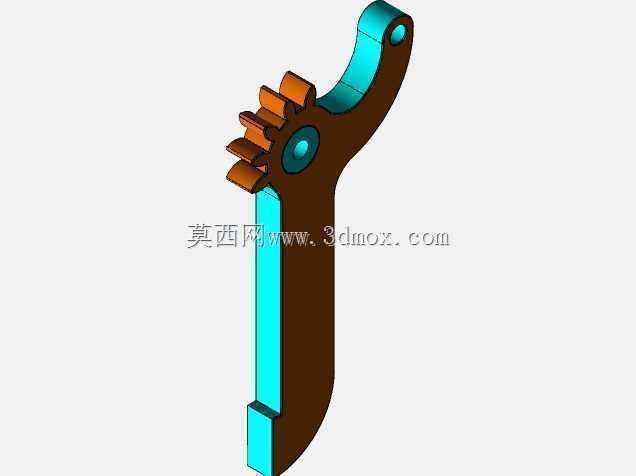

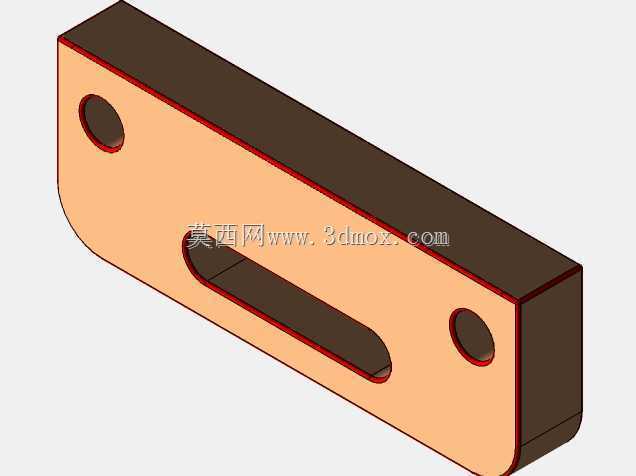

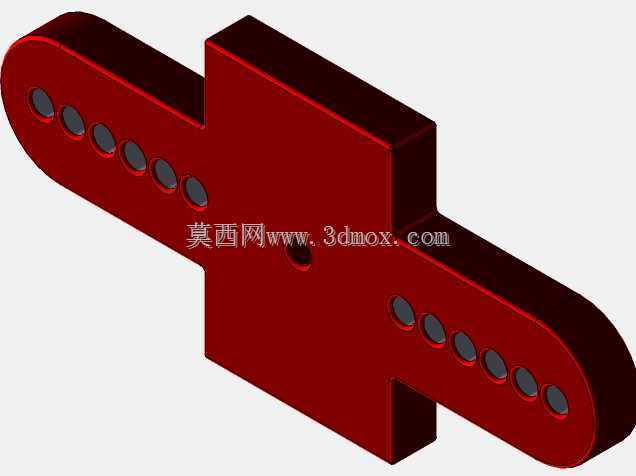

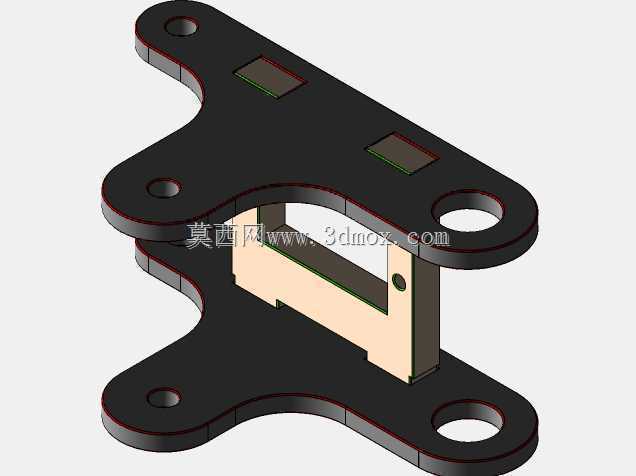

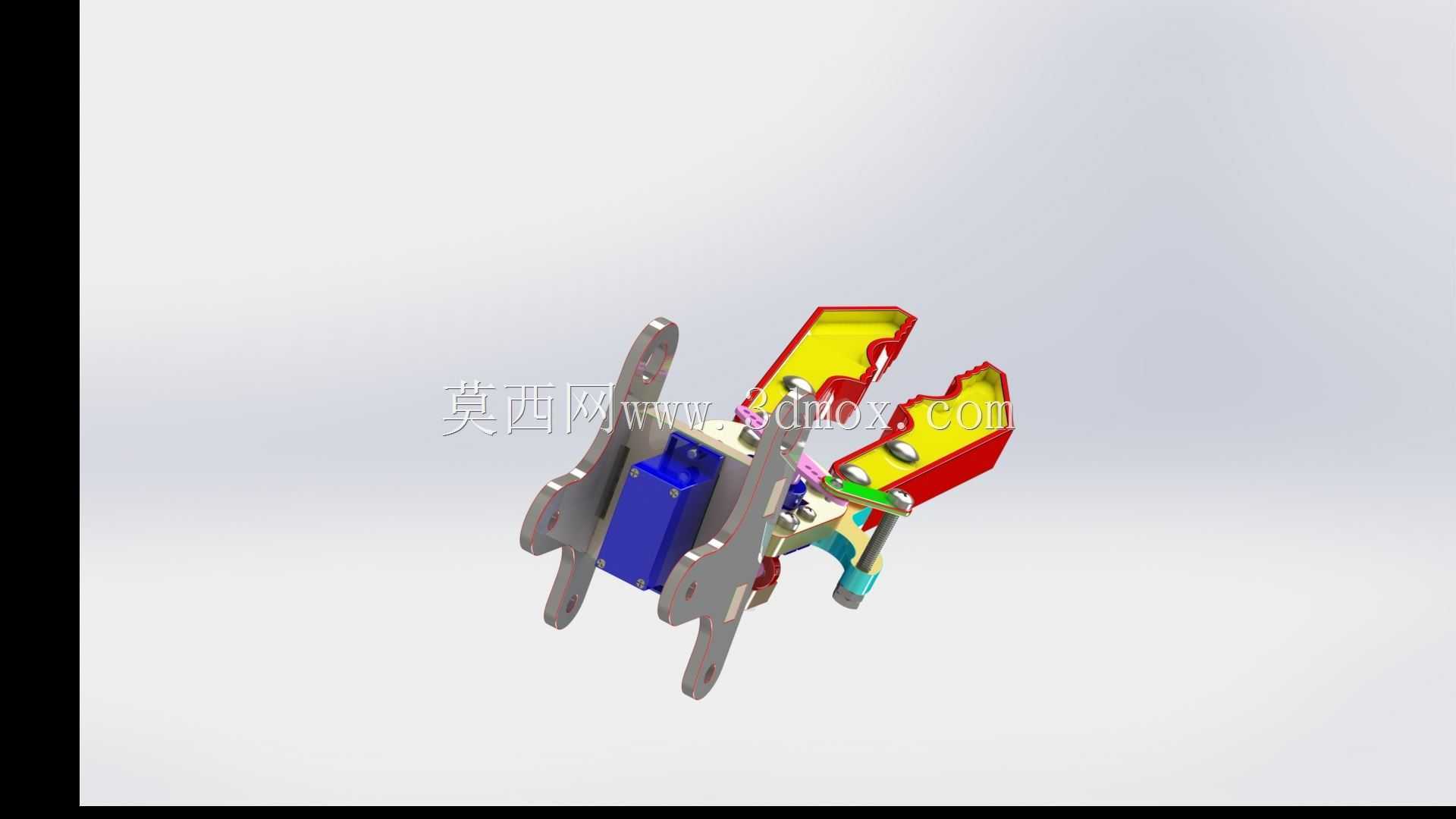

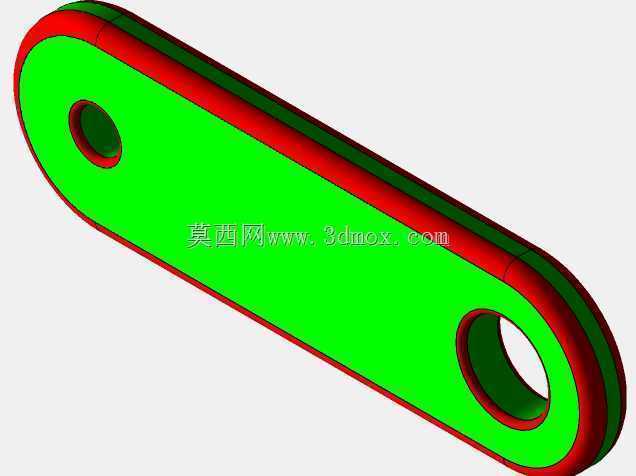

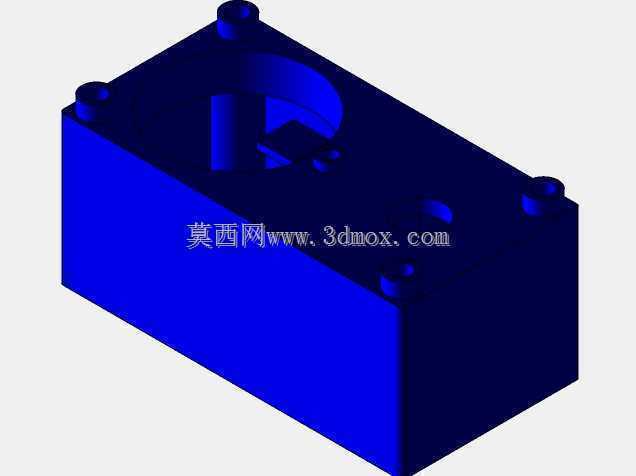

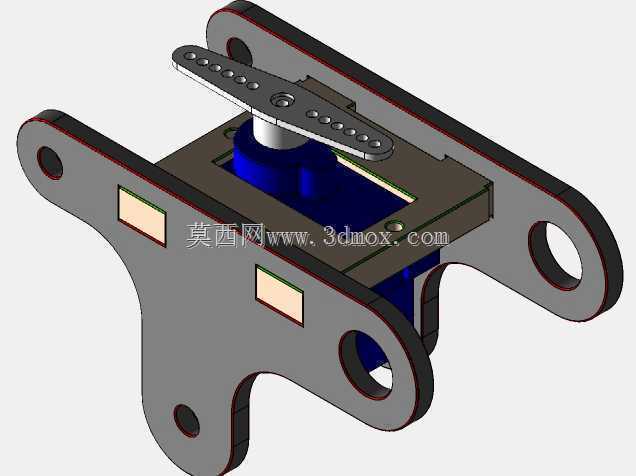

　　也能避免夹伤表面易损的工件。基体部分采用分层式结构，上层是舵机安装腔，舵机输出轴直接驱动主动摆臂，摆臂通过连杆带动两侧夹指同步动作，这种对称连杆传动的设计，能保证两个夹指的开合角度完全一致，不会出现单侧偏摆导致的夹持错位问题，传动路径上的铰接孔都做了衬套安装位，长期往复动作时可以更换耐磨衬套，延长整体使用寿命，不需要因为孔位磨损就更换整个基体。安装边界方面，基体背部设计了标准的舵机盘连接法兰，孔位间距匹配通用小型机械臂的末端输出法兰，不需要额外设计转接板就能直接安装，整体装配完成后的总长度在85mm左右，宽度在夹指完全闭合时为32mm，完全张开时最大宽度为78mm，厚度方向控制在22mm，整体重量控制在35g以内，

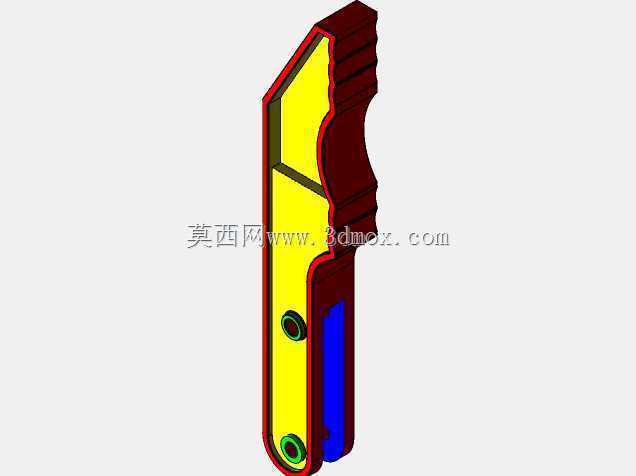

　　不会给小型机械臂带来过大的末端负载，适配臂展在300-500mm区间的桌面级机械臂使用。设计过程中针对夹指的受力做了针对性优化，夹指根部的铰接位置做了加厚处理，指身部分做了镂空减重，在保证夹持1kg以内物件时结构强度足够的前提下，尽可能降低自身重量，避免机械臂动作时因为末端惯量过大导致的定位偏差。夹指的外形做了圆弧过渡处理，没有尖锐的外凸棱角，在教学场景或者人机协同的桌面作业场景下，能避免动作过程中剐蹭操作人员或者周边设备。传动连杆的长度经过反复调校，舵机转动0-60度的区间内即可覆盖夹指从完全闭合到完全张开的全行程，不需要设置过大的舵机转动角度，能有效降低舵机的堵转风险，提升动力部件的使用寿命。实际应用中，这套夹持机构可以根据作业需求更换不同形式的夹指，比如针对薄片类物件可以更换平口夹指，针对圆柱形物件可以更换带V型槽的夹指，基体的铰接孔位和连杆连接位都做了通用化设计，夹指的更换只需要拧下铰接轴的固定螺丝即可完成，不需要拆解整个传动结构，维护和换型的效率很高。在电子生产流水线的小型元件分拣环节，这套机构搭配视觉识别系统，可以快速完成电阻、电容、小型接插件这类元件的拾取和分类放置，动作响应速度快，重复夹持定位精度可以控制在0.5mm以内，完全满足小型电子元件的分拣作业要求。在教学实验场景中，这套机构的结构简单直观，传动路径清晰，可以作为机器人机构设计的教学案例，帮助学习者理解连杆传动、铰接结构的设计要点，

　　也可以直接作为实验平台的执行部件，完成各类抓取作业实验。结构设计上所有的零件都采用常见的工程塑料或者薄铝板即可加工，没有复杂的曲面结构，普通的数控雕刻机或者3D打印设备就能完成零件制作，自制成本很低，适合小批量定制或者个人DIY使用。铰接位置的固定采用标准的M2螺丝和防松螺母，装配时不需要特殊工具，普通的十字螺丝刀就能完成整机组装，装配公差要求宽松，零件加工时的尺寸误差在0.2mm以内都可以顺利装配，不会出现卡滞或者动作不畅的问题。夹指的夹持力可以通过舵机的输出扭矩进行调节，针对不同重量、不同材质的物件，调整舵机的PWM输出值即可获得合适的夹持力，既不会因为夹持力过小导致物件脱落，也不会因为夹持力过大夹坏易碎物件。
