电缆试验塔变压器站结构三维设计

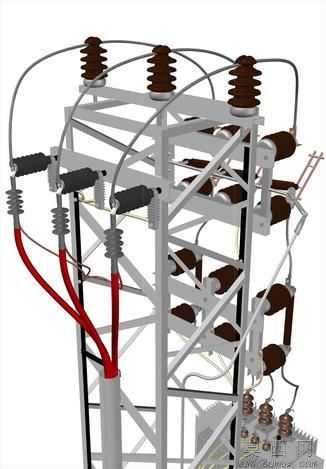

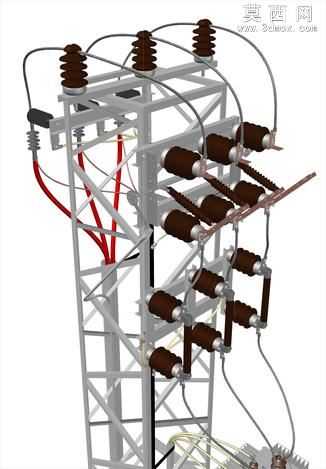

本模型为电缆试验塔变压器站的完整三维结构设计，建模过程严格遵循电力设施实际构造逻辑，采用参数化建模方式完成全组件搭建。首先以金属桁架为核心搭建主体支撑框架，对型钢构件的截面尺寸、连接节点做精准还原，每一处横梁、立柱的搭接位置都匹配实际安装的受力逻辑，保证构架整体的结构合理性。针对高压绝缘部件，建模时还原了多层伞裙式绝缘子的曲面造型，对瓷质绝缘件的轮廓弧度、端部金属连接金具的结构做了精细化处理，区分了顶部进线绝缘子、侧部出线绝缘组件的不同形态，还原不同位置绝缘件的尺寸差异。接线部分分别搭建了高压进线母线、设备连接引线、出线电缆的结构，对硬质母排的弯折角度、软质引线的自然垂度做了真实模拟，红色标识的高压线缆与黑色接地、低压线缆做了明确的视觉区分，清晰呈现站内的接线走向逻辑。设备层的各类开关、触头组件按照实际排布顺序逐层搭建，还原了隔离开关、接线端子的安装位置与操作结构，每一层设备的安装间距都符合高压试验设施的安全距离要求。材质渲染阶段，为金属桁架赋予镀锌钢材的哑光金属质感，为绝缘瓷件赋予深棕色半光泽陶瓷材质，为线缆赋予对应色彩的橡胶包覆材质，金属连接金具做了亮面金属质感处理，通过材质差异清晰区分不同功能的组件。设计过程中优先保证结构的可装配性，所有构件的连接位置都预留了对应安装接口，既可以用于电力设施的结构展示教学，也可作为试验站搭建方案的可视化参考，完整呈现电缆试验环节变压器站的构架组成、设备排布与接线逻辑，还原高压试验场景下电力设施的真实构造特征。
