大众车型花瓣造型轮毂结构设计

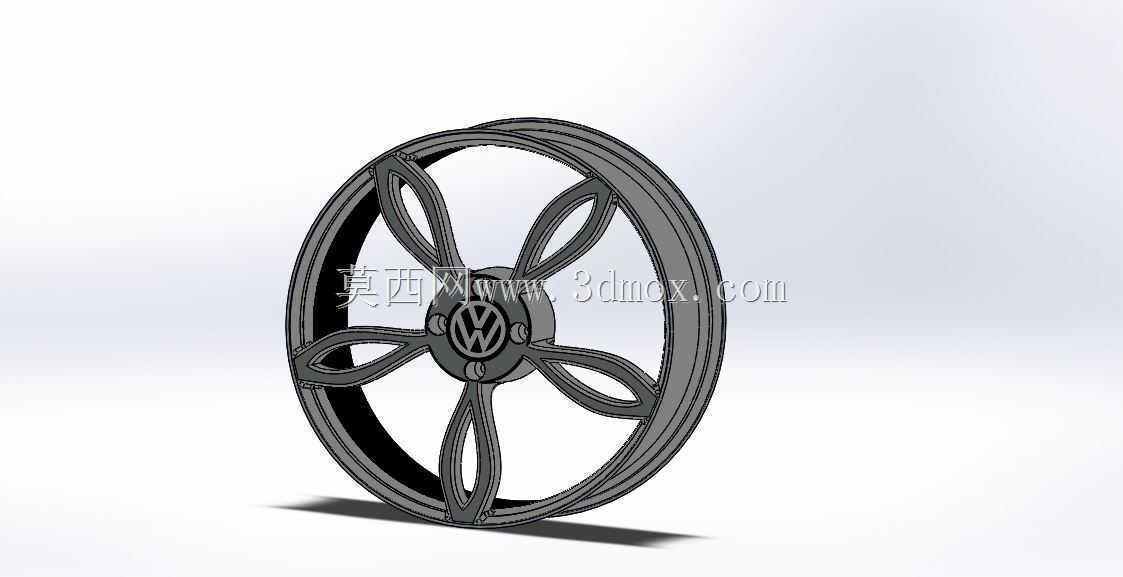

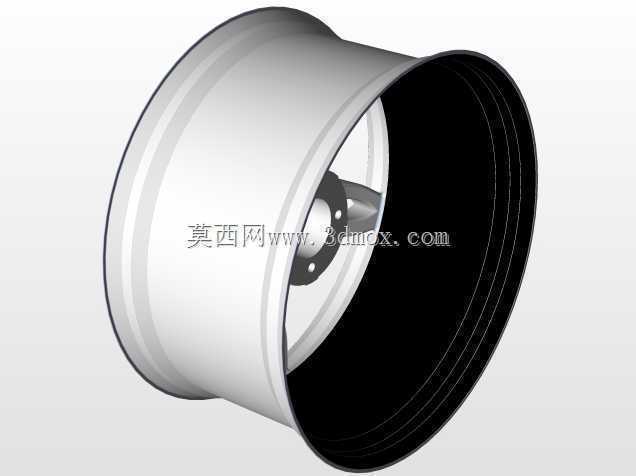

　　这款轮毂的设计首先围绕乘用车日常行驶的载荷需求展开，轮辋部分采用等厚度环形结构，匹配常规民用轿车的轮胎安装尺寸，轮辋边缘的凸缘结构严格对应轮胎胎圈的卡合标准，能够保证车辆在过弯、颠簸路面行驶时轮胎不会出现脱圈风险，轮辋内侧的气门嘴安装位预留了标准孔径，适配市面通用的橡胶气门嘴与金属气门嘴安装，不需要额外做扩孔或者补焊加工。轮辐部分采用五组花瓣式镂空结构，并非单纯为了造型美观，每一组轮辐的截面都做了渐变厚度处理，靠近轮毂中心安装座的位置厚度更大，向轮辋方向延伸时厚度逐步收窄，这种变截面设计一方面可以降低轮毂整体的转动惯量，让车辆起步、制动时的动力响应更直接，另一方面也能在轮辐之间形成更大的镂空面积，

　　提升车辆行驶时刹车系统的通风散热效率，避免长时间制动后刹车盘温度过高导致制动力衰减。中心安装座的位置集成了品牌标识的安装凹槽，中心孔的孔径按照常规乘用车型的轴头尺寸设计，周围的螺栓孔采用五孔均布布局，孔位的位置度公差严格控制在0.1mm以内，能够保证轮毂安装到轴头后不会出现偏心抖动的问题，螺栓孔周边做了沉台处理，能够让轮毂螺栓的贴合面完全贴合，避免螺栓安装后出现应力集中导致的断裂风险。在实际装车场景中，这款轮毂适配紧凑型到中型的家用轿车，日常城市道路行驶时，轮辐的结构强度能够完全覆盖路面颠簸带来的冲击载荷，镂空的结构也能减少刹车粉尘在轮毂内侧的堆积，降低日常清洗维护的难度。设计过程中首先确定了轮辋的名义直径与宽度参数，

　　匹配对应规格的子午线轮胎，之后根据轴头的安装尺寸确定中心孔与螺栓孔的位置，再在保证轮辐抗弯、抗扭强度满足国标要求的前提下，对轮辐的造型做流线型优化，每一处曲面过渡都做了圆角处理，避免应力集中点的出现，同时也能降低车辆高速行驶时轮辐位置产生的风阻与风噪。轮毂的安装边界需要注意，中心孔与轴头的配合间隙控制在0.02-0.05mm之间，安装时需要配合轴头防锈套使用，避免长期使用后轮毂与轴头锈死导致拆卸困难，螺栓的拧紧扭矩需要按照对应车型的标准扭矩执行，避免扭矩过大导致螺栓断裂或者扭矩过小导致轮毂松动。轮辋的内侧预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都能正常安装，做轮胎动平衡时不需要额外打磨轮辋表面。

　　花瓣造型的轮辐在结构设计时做了有限元受力仿真，模拟了车辆满载过坎、紧急制动、高速过弯等多种极限工况下的应力分布，确保每一处结构的应力值都低于铝合金材料的屈服强度，不会出现结构性断裂的风险，同时轮辐的造型边缘做了钝化处理，即使车辆行驶中轮辐位置刮碰到路肩，也不会出现尖锐的崩口，降低爆胎的风险。
