利勃海尔LTM1250-5.1全地面汽车起重设备

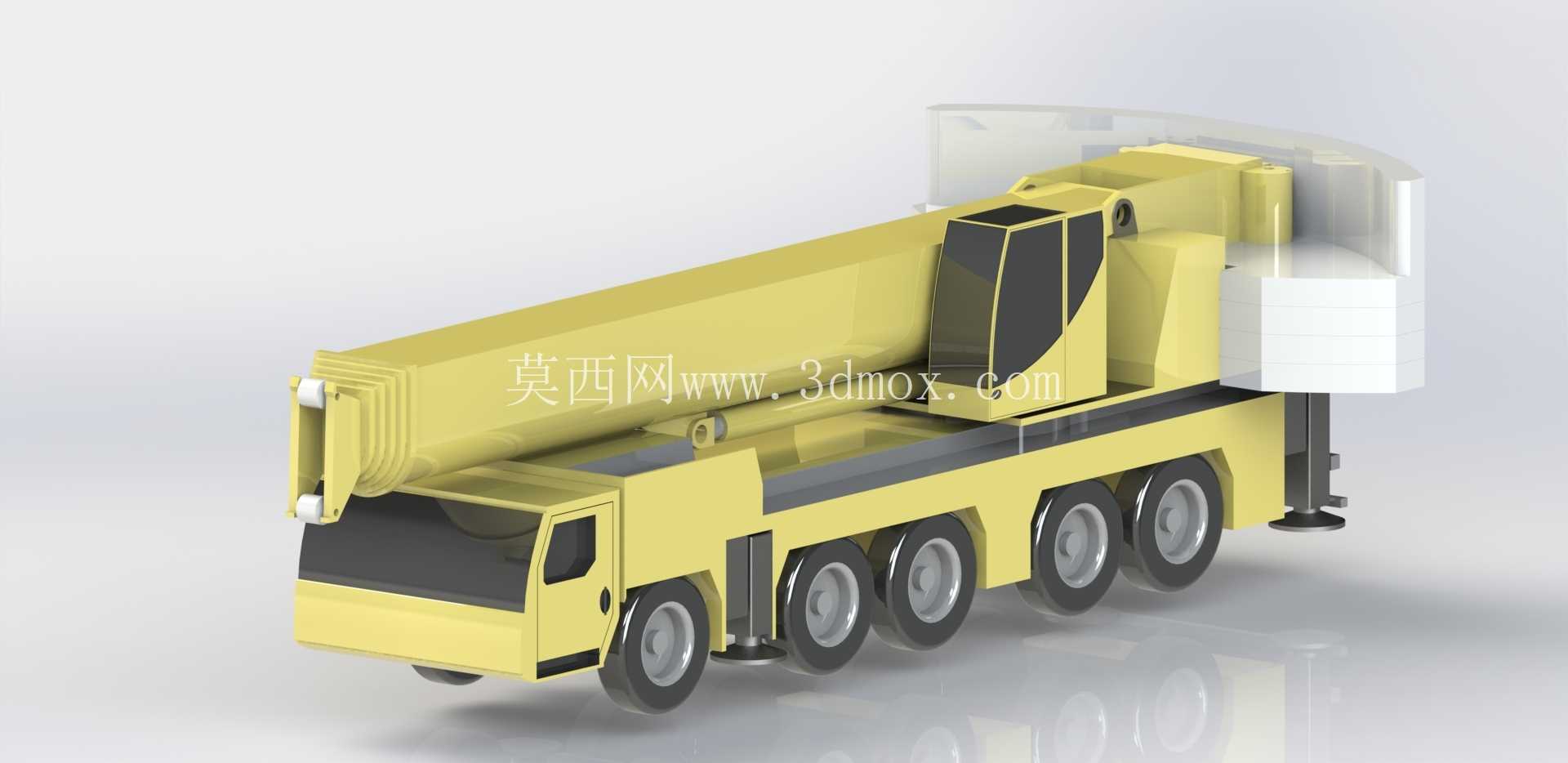

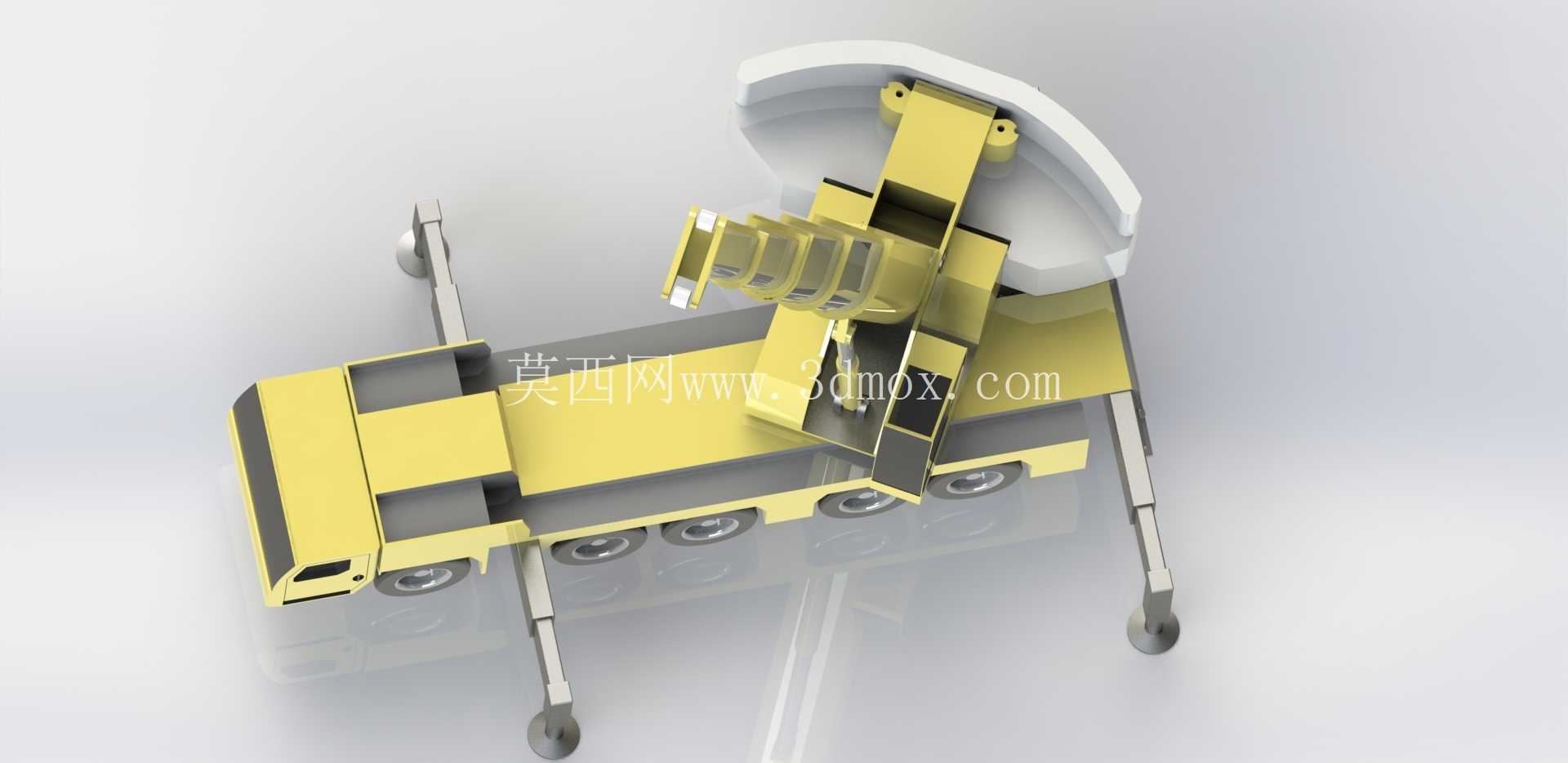

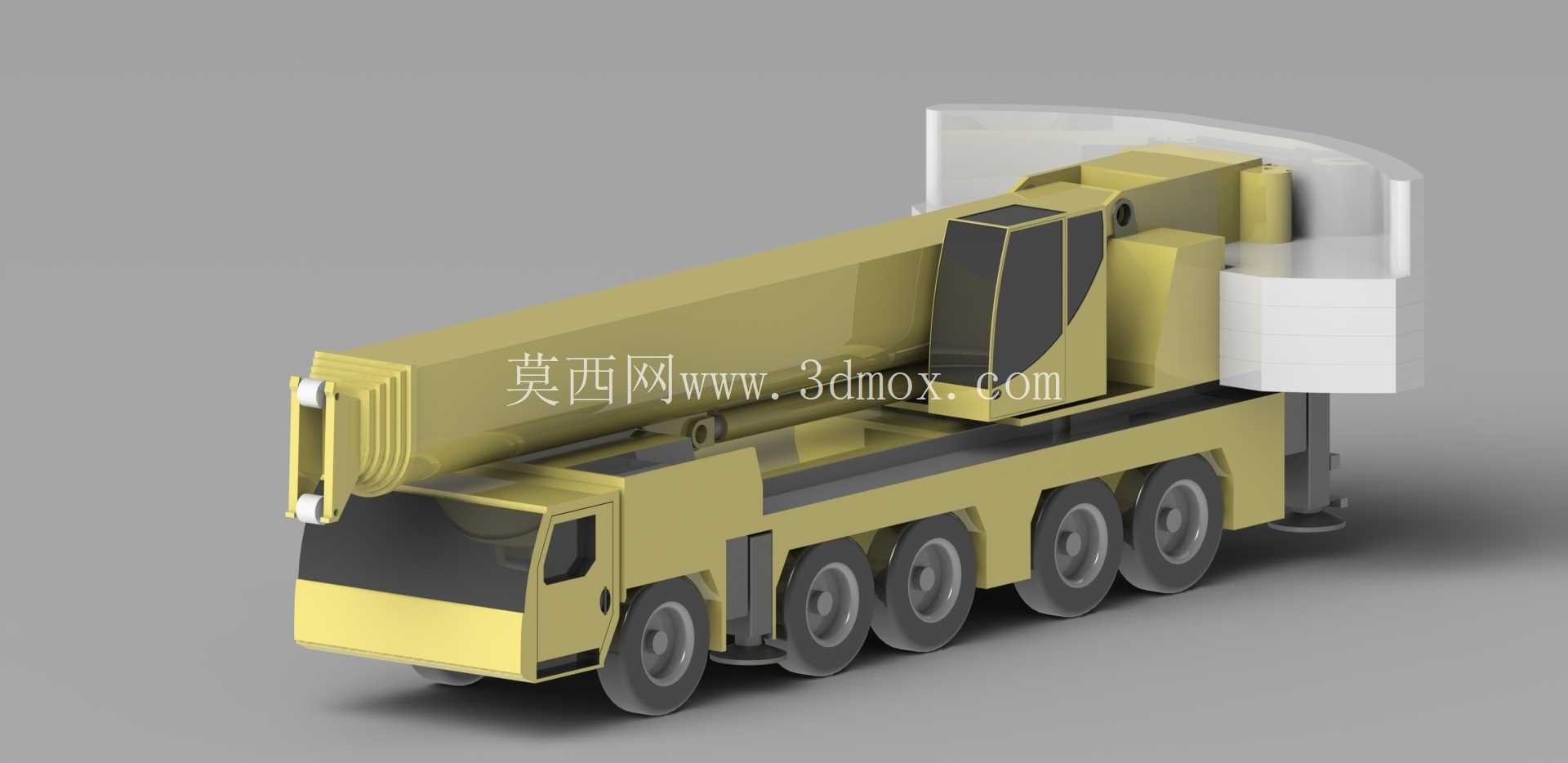

　　在重型工程吊装领域，大吨位全地面起重机一直是风电安装、大型场馆建设、重型设备转运场景里的核心作业装备，本次呈现的五轴全地面起重设备，针对复杂路况下的大吨位吊装需求做了完整的结构还原，建模过程中完全参照实车的结构布局做了分块处理，没有做过度的简化省略。从底盘结构来看，五轴轮组的布局兼顾了重载承载与公路行驶的通过性，前三桥具备转向功能，后两桥为驱动承载桥，转向半径的控制匹配了全地面设备转场作业的需求，底盘的车架部分采用了变截面的箱型梁结构，在支腿完全展开的作业状态下，车架的受力传递路径从回转支承位置均匀分散到四个支腿接地位置，建模时特意保留了支腿伸缩段的阶梯结构，每一节伸缩臂的搭接长度都对应实车的伸缩行程，避免出现结构干涉的问题，支腿盘的接地面积也按照重载接地比压的要求做了尺寸还原，确保在软基场地作业时的支撑稳定性。

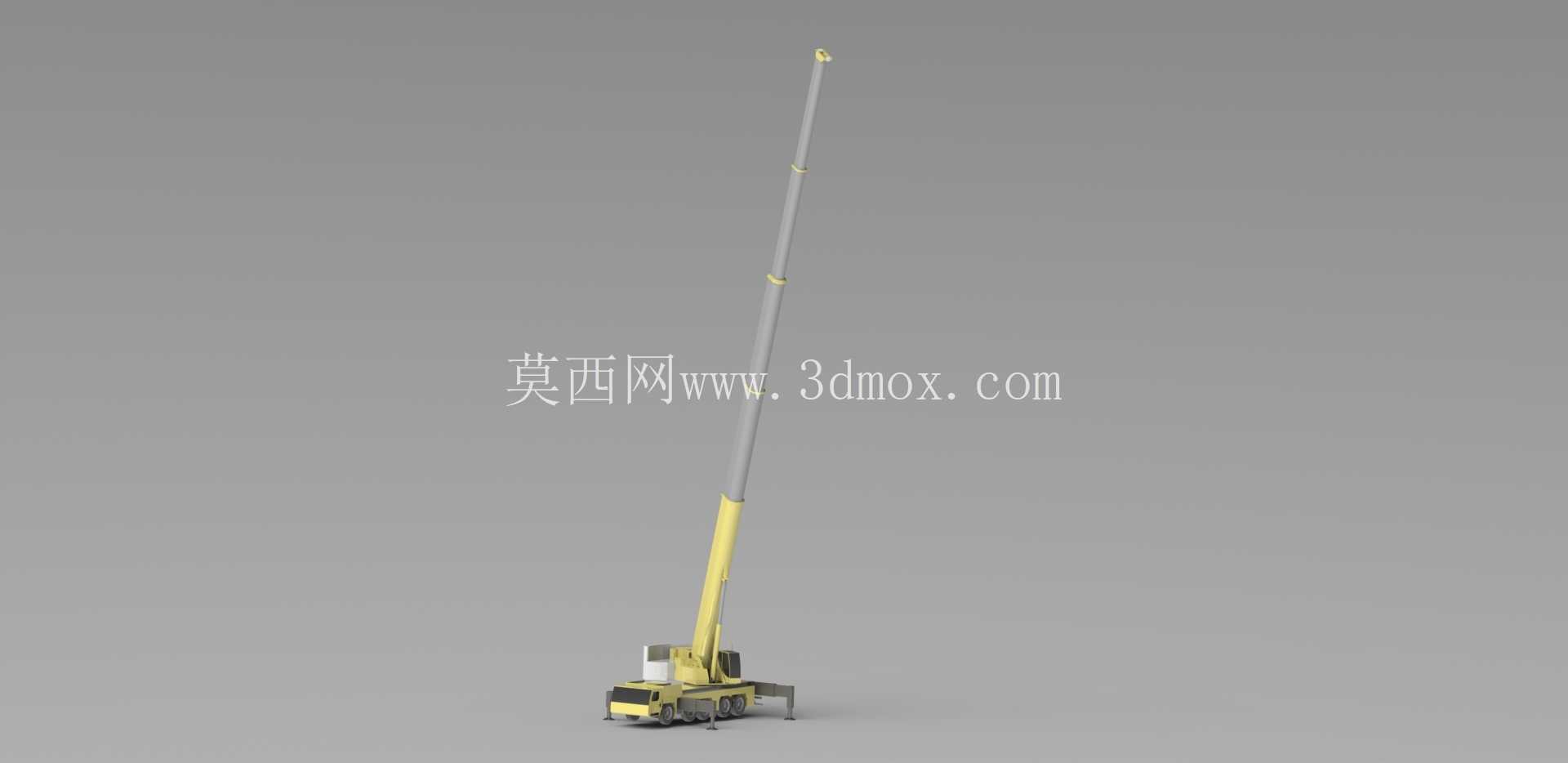

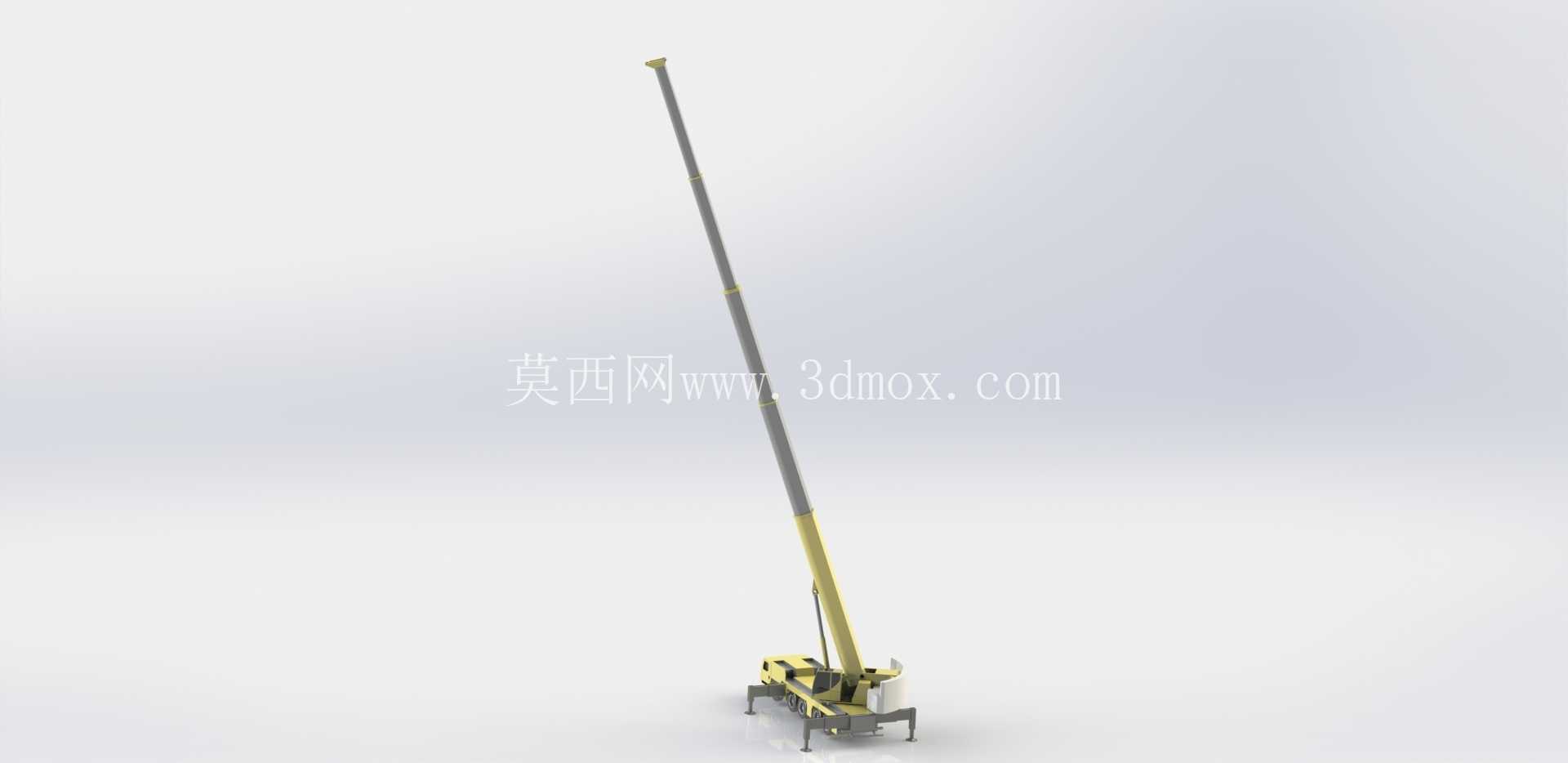

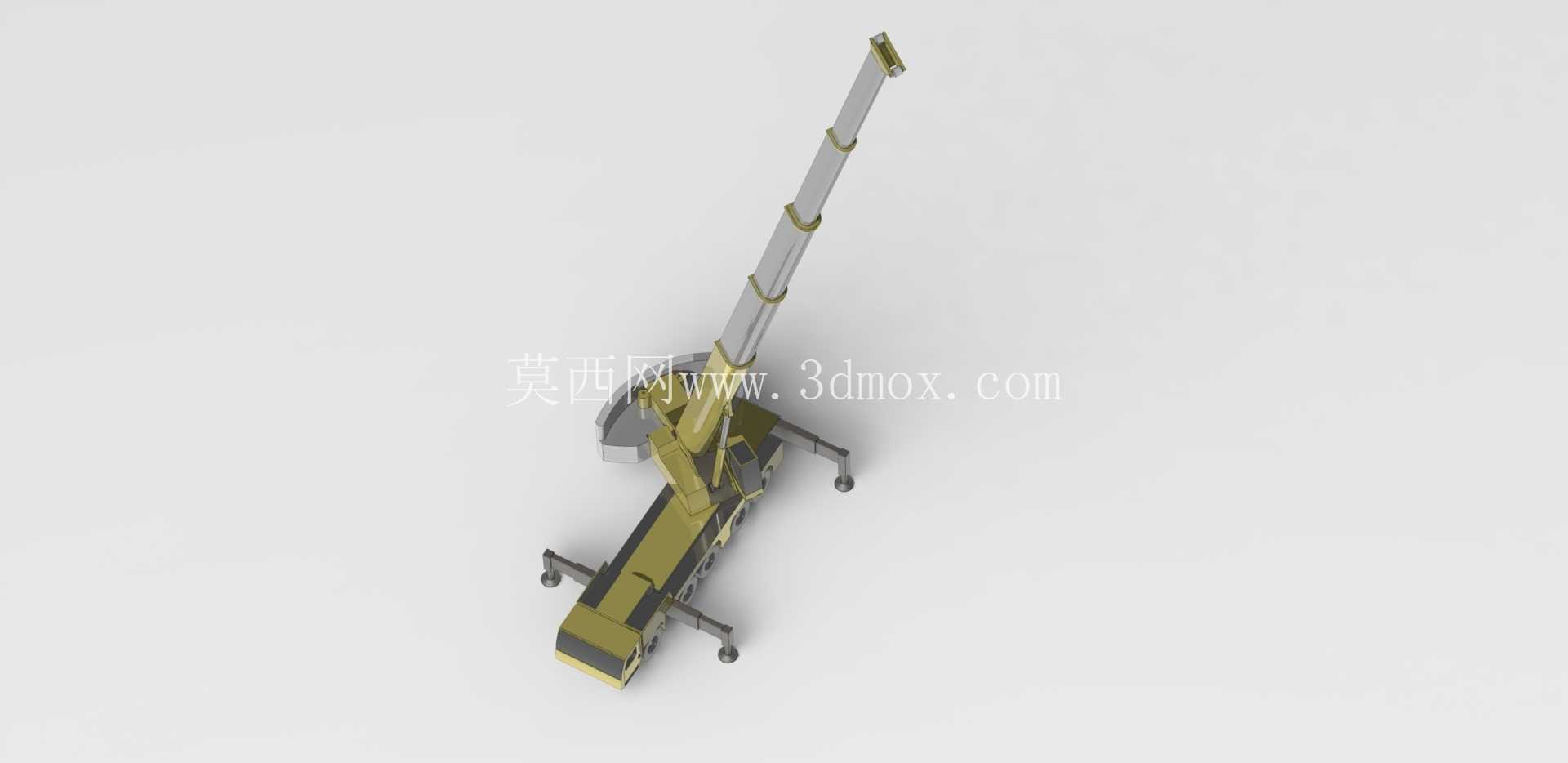

　　上车部分的回转支承连接结构做了细节还原，回转平台的布局兼顾了配重安装位置、卷扬机构布置、驾驶室视野的多重需求，主起重臂采用多节伸缩臂结构，每一节臂的截面都是优化后的U型截面，相比传统的多边形截面，U型臂在相同自重下的抗弯截面系数更高，能在大伸臂长度下保持更好的刚度，减少吊重时的臂架下挠量，臂头部分的滑轮组结构、变幅油缸的铰接位置都按照实车的铰点位置做了定位，变幅油缸的行程匹配了臂架从-3度到80度左右的变幅角度范围，能够覆盖不同作业半径下的吊装需求。

　　驾驶室部分做了内外轮廓的还原，前挡风玻璃的倾角、侧窗的视野范围都符合工程车辆的人机工程要求，操作室的位置布置在回转平台的侧前方，作业时操作人员能够同时观察到吊重区域、臂架变幅状态以及支腿的接地情况，减少作业时的视野盲区。整车的外形尺寸在建模时严格控制了边界，行驶状态下的整车长度、宽度、高度都符合公路大件运输的外廓尺寸要求，转场时不需要额外拆解臂架或者配重就可以满足大部分等级公路的通行要求，作业状态下支腿全伸的横向跨距、纵向跨距都对应了额定起重量对应的稳定系数，在250吨额定起重量对应的作业半径下，整机的抗倾覆稳定系数满足起重设备的安全规范要求。

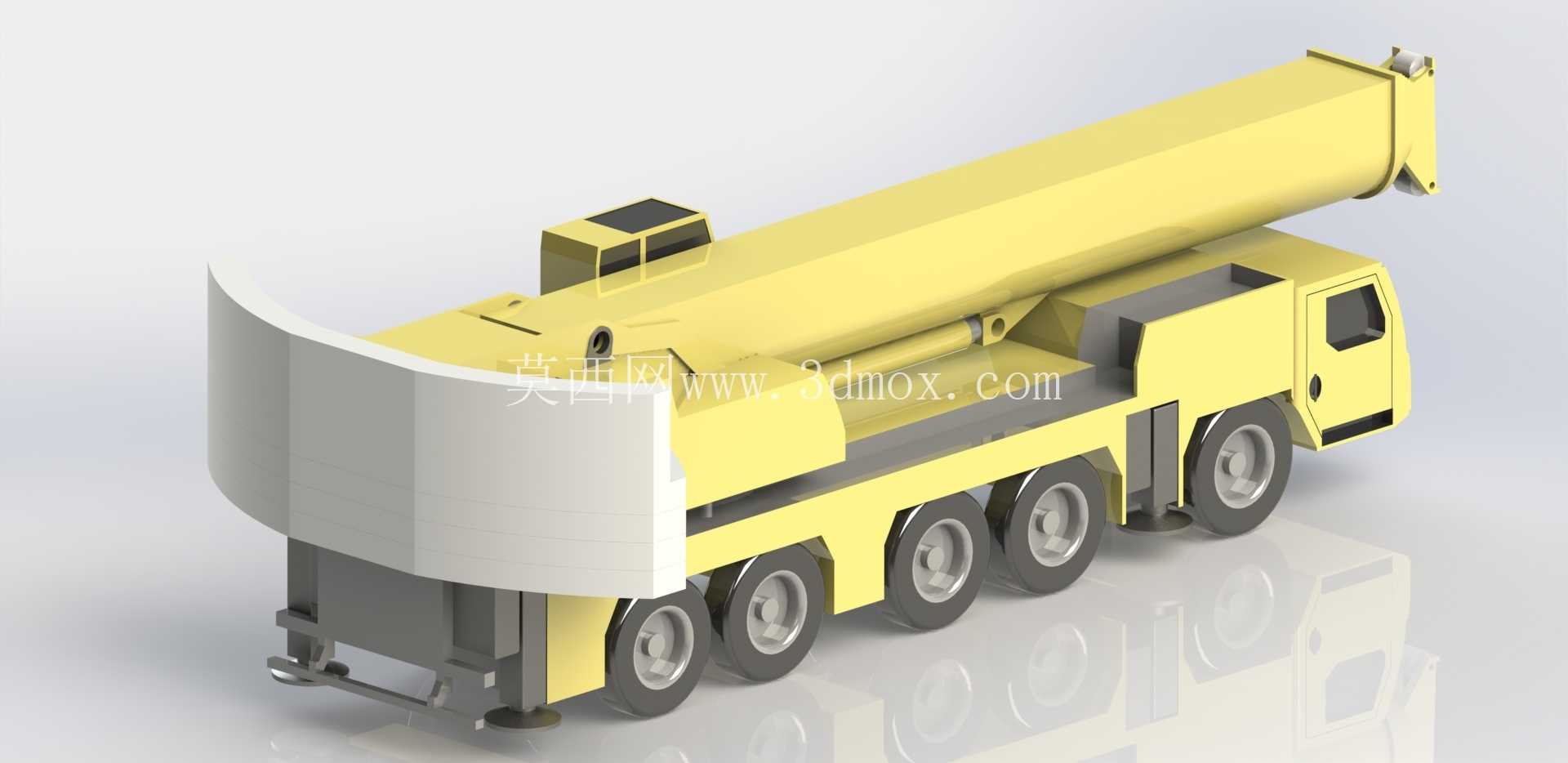

　　从应用场景来看，这类五轴大吨位全地面起重机主要适配100吨到250吨级的吊装作业，比如2.5MW以下风电设备的塔筒、机舱吊装，大型厂房的钢结构构件吊装，石化行业的重型反应器、塔器的安装就位，以及城市轨道交通建设中的盾构机部件转运吊装，相比更大吨位的千吨级起重机，它的转场灵活性更高，对作业场地的硬化要求更低，在中小型重型吊装项目里的投入产出比更优。建模过程中对各部件的装配关系做了完整的约束，轮组的转向角度、支腿的伸缩行程、臂架的伸缩与变幅动作都预留了运动仿真的接口，结构设计人员可以直接基于这个模型做吊装工况的受力仿真，验证不同作业半径下的臂架应力分布、支腿反力大小，也可以用于吊装方案的可视化演示，提前模拟作业时的臂架与周边障碍物的干涉情况，优化吊装站位。整车的配重部分采用了可拆分的模块化设计，转场时可以将配重单独运输，作业时根据吊装重量的需求搭配不同重量的配重块，减少不必要的载荷消耗，底盘的悬挂系统采用了油气悬挂结构，能够在崎岖路面行驶时自动调整各桥的载荷分配，减少颠簸对上车结构的冲击，同时在作业时可以锁定悬挂，避免底盘弹性形变对吊装稳定性的影响。
