壁挂式电气控制空箱体结构设计

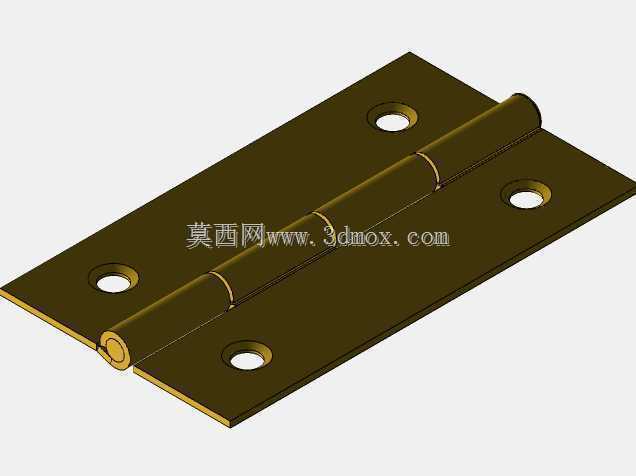

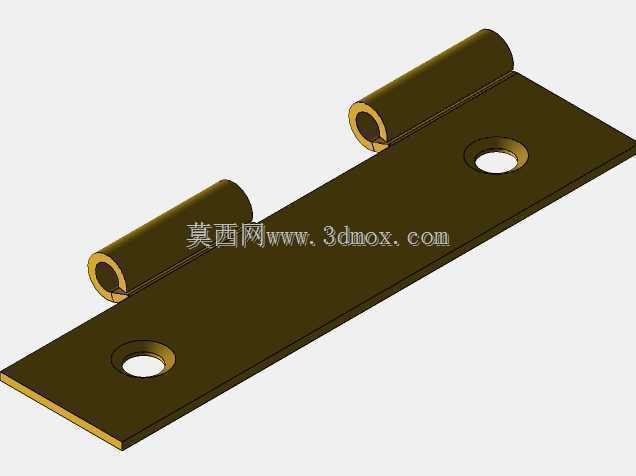

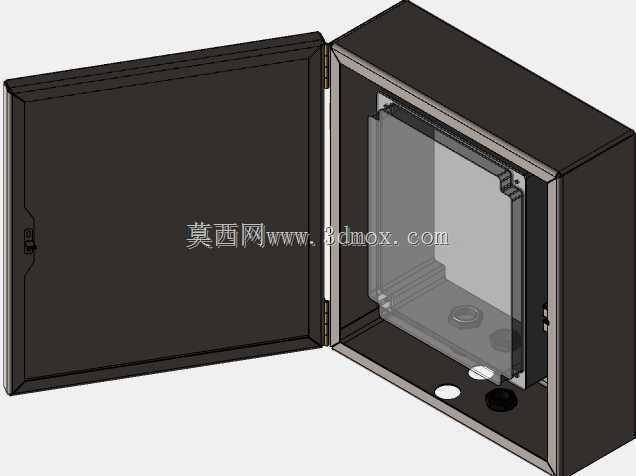

　　这款壁挂式电控空箱体，主要面向工业现场低压控制回路的外设安装需求，常见于车间设备旁的就地控制点位、小型生产线的分线控制节点、楼宇配套机电设备的就近控制端，用来承载继电器、端子排、小型断路器这类低压电控元件，替代传统明装的零散元件排布方式，给内部电气元件提供可靠的物理防护与规整的安装空间。从实际使用场景来看，这类箱体多安装在墙面或者设备支架立面，日常运维时需要频繁开启箱门进行接线、调试、元件更换，所以铰链结构采用了明装侧边合页的设计，箱门开启角度可以满足运维人员伸手操作内部元件的空间需求，不会因为开门角度过小遮挡操作区域。箱体内部预留了通用的元件安装板位，安装板与箱体侧壁之间留出了足够的走线间隙，方便二次回路的线束排布与固定，

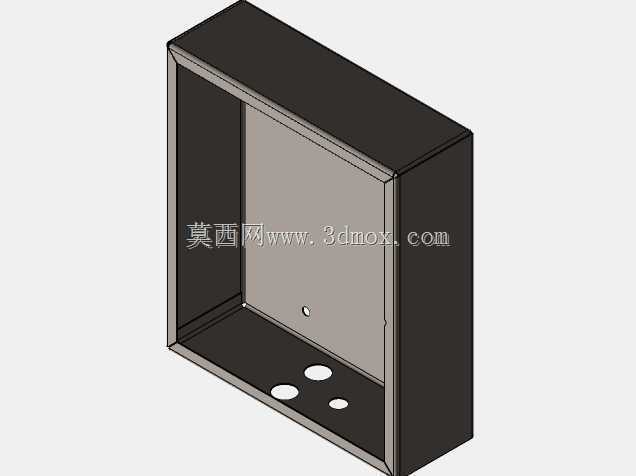

　　箱体底部预留了穿线孔位，适配现场不同规格的电缆格兰头安装，不管是上进线还是下进线的布线方式都能兼容，不需要现场额外开孔破坏箱体的防护结构。设计过程中优先考虑了钣金加工的工艺可行性，箱体主体采用折弯拼焊的钣金结构，折边位置预留了足够的焊接工艺边，减少焊接变形对箱体平面度的影响，箱门与箱体的贴合位置做了翻边结构，既可以提升箱体整体的结构刚度，避免大尺寸薄钣金出现的鼓胀变形问题，也能在贴合位置加装密封胶条，满足常规工业场景的防尘防溅需求。外形尺寸方面，箱体宽度304mm、高度350mm、深度100mm，这个尺寸边界刚好适配单排小型低压元件的排布需求，不会因为箱体过深造成墙面安装时突出过多影响通行，也不会因为尺寸过小导致内部元件排布拥挤、

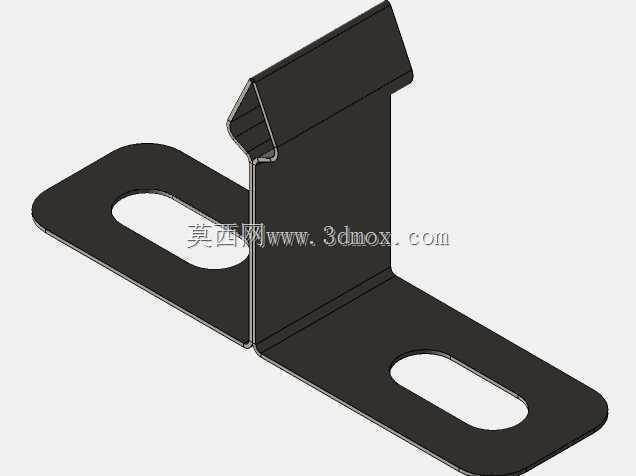

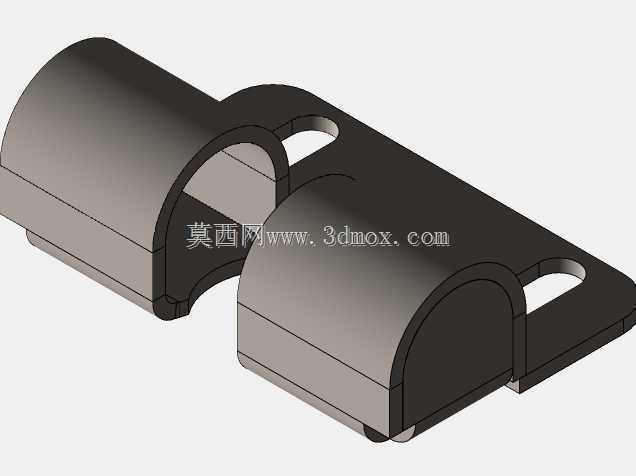

　　线束弯折半径不足影响接线可靠性。安装边界上，箱体背部预留了壁挂安装的固定孔位，孔位间距匹配常规墙面膨胀螺栓的安装尺寸，安装时不需要额外制作过渡支架，直接在墙面打孔固定即可，箱体整体重量控制在合理范围，单人即可完成壁挂安装作业，不需要额外的吊装辅助。从结构细节来看，箱门关闭后可以通过侧边的锁具实现锁紧，避免非运维人员随意开启触碰内部带电元件，内部安装板采用可拆卸的固定方式，前期装配时可以先把元件在安装板上完成接线，再整体推入箱体内部固定，大幅提升现场装配的效率，不需要在狭小的箱体内部进行接线作业。箱体边角位置做了小圆弧过渡处理，避免钣金锐边在安装、运维过程中划伤操作人员，所有钣金切口位置都做了去毛刺处理，

　　符合电气设备壳体的安全设计要求。这类空箱体本身不集成任何电气元件，只提供标准化的安装承载空间，设计时充分考虑了不同品牌、不同规格低压元件的安装兼容性，安装板上的预留孔位可以适配通用的导轨安装与螺丝固定两种元件安装方式，不管是导轨式安装的小型断路器、端子排，还是螺丝直接固定的继电器模组、隔离变压器，都能在内部找到合适的安装位置。针对现场可能出现的凝露问题，箱体底部预留的穿线孔在完成电缆固定后可以配合密封胶圈实现密封，减少外部潮湿空气进入箱体内部的概率，同时箱体内部预留了加装温湿度控制器与小型加热模块的空间，在高湿环境下使用时可以自行拓展防凝露功能，不需要更换更大尺寸的箱体。
