工业厂房用波纹压型金属屋面板结构

　　这类波纹压型金属板材，最早是从工业厂房的围护系统需求里迭代出来的，早年的厂房屋面多用预制混凝土板，自重太大，对下部承重结构的荷载要求高，遇到大跨度的生产车间，梁柱截面得做的非常大，土建成本居高不下，后来薄壁金属压型板普及之后，直接把屋面围护的自重降到了原来的十分之一都不到，而且现场安装不需要大型吊装设备配合，人工就能抬运铺装，施工效率翻了好几倍。

　　从结构设计逻辑上看，这个板型的波纹不是随便压出来的，每一道波峰波谷的高度、间距，都是经过截面惯性矩核算的，平直段的宽度和斜段的倾角匹配，既能保证板材在承受屋面活荷载、雪荷载的时候不会出现过大的下挠变形，又能让落在板面上的雨水顺着波谷快速排走，不会在板面积水造成渗漏隐患。板与板之间的搭接边做了同向的弯折咬合结构，铺装的时候相邻两块板的侧边直接扣合，不需要额外打太多密封胶，靠结构本身的弯折缝隙就能实现挡水，比早期的平搭板防水可靠性高很多，哪怕遇到暴雨天气，雨水顺着波谷流的时候也不会从搭接缝渗到室内。

　　实际应用场景里，除了常规的钢结构工业厂房，这类板型还会用在物流仓储库的屋面、大型农贸市场的顶棚、临时搭建的生产加工车间围护，甚至一些老旧小区的平改坡屋面改造也会选这类板材，毕竟它的自重轻，不需要对原有建筑的屋面结构做加固处理就能直接铺装。不同的使用场景对板的厚度要求不一样，常规厂房用0.5到0.8毫米厚度的镀锌或者镀铝锌基板就足够，要是沿海高腐蚀区域，还会在基板表面增加氟碳涂层，提升抗盐雾腐蚀的能力，延长板材的使用寿命。

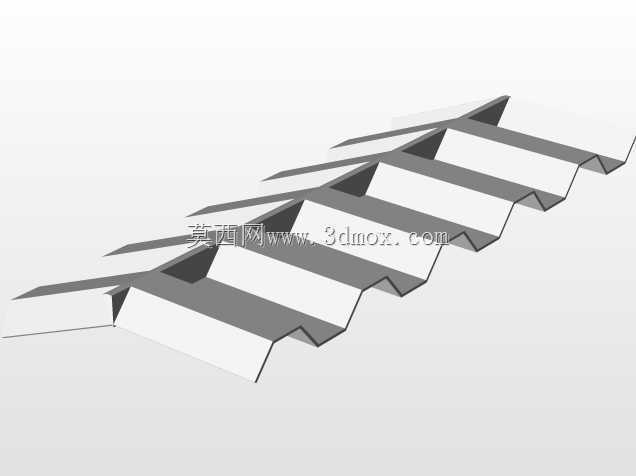

　　做三维建模的时候，首先要确定单块板的有效覆盖宽度，也就是铺装完成后两块板搭接完成后的实际净宽，这个尺寸直接决定了屋面檩条布置的时候，横向的排版模数，要是模数没算对，最后一块板要么太宽裁掉浪费，要么太窄搭接长度不够留下漏水隐患。波高的尺寸要和配套的防水堵头、屋脊盖板、檐口收边件的尺寸匹配，不然现场安装的时候收边件和板型贴合不上，缝隙太大还要额外做密封处理。建模的时候不能只做单板的外观，还要把搭接边的咬合结构做出来，因为做施工模拟的时候，需要验证板材从檐口往屋脊方向铺装的顺序，以及和檩条连接的自攻螺钉的固定位置——螺钉必须打在波峰位置，要是打在波谷，时间长了螺钉孔位置容易积水锈蚀，出现渗漏点。

　　安装边界的处理上，檐口位置的板要伸出檐口檩条外侧10到15厘米，保证雨水能直接滴落到檐沟里，不会顺着板底回流到墙面；屋脊位置的板要向上弯折起挡水边，和屋脊盖板配合挡住雨水倒灌；山墙位置的板要和山墙收边件咬合，防止大风把板边掀起来。另外板材的纵向长度最好是根据屋面的坡面长度定制，尽量减少纵向搭接，因为纵向搭接是防水的薄弱点，要是必须搭接的话，搭接长度要满足20厘米以上，而且搭接位置要打密封胶再加一排固定螺钉，保证连接强度和防水性能。

　　很多新手设计的时候容易忽略板材的热胀冷缩量，金属板材的线膨胀系数比较大，要是单块板的长度太长，夏天高温暴晒的时候板会伸长，冬天低温的时候会收缩，要是固定的时候把所有螺钉都拧的太紧，没有留伸缩余量，板材很容易出现鼓包变形，甚至把固定螺钉拉松，所以在建模的时候就要考虑好，靠近屋脊位置的一排螺钉做固定铰，其他位置的螺钉孔可以稍微做长圆孔，给板材留出伸缩的空间，避免温度应力造成的结构损坏。还有板底的冷凝水问题，要是厂房内部有恒温恒湿要求，或者冬季室内外温差大，板底容易结露，建模的时候还要考虑在板底贴合保温棉和隔汽层，隔汽层要完整铺设，不能有缝隙，不然水汽进到保温棉里会降低保温效果，还会滴到室内的生产设备或者产品上，影响正常生产。
