双排2mm间距板对板母座连接器设计

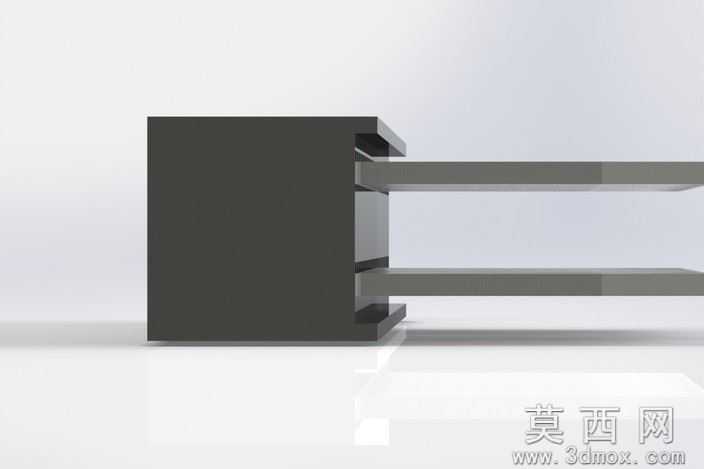

本模型为双排2mm间距板对板母座连接器，采用三维参数化建模方式完成全结构设计，建模过程中优先以公制标准尺寸为基准，对绝缘基座、接触端子腔、定位卡扣结构进行全特征还原。首先搭建绝缘本体的基础基体，按照2mm标准间距排布两排共16个方形接触腔，每个腔体的内壁预留端子过盈配合的公差余量，腔体边缘做0.1mm的倒角处理，避免实际生产中插合时出现毛刺刮伤公座端子的问题。绝缘基座的外壁做均匀的壁厚设计，整体壁厚控制在1.2mm，既满足注塑成型的工艺要求，也保证基座整体的结构强度，不会在多次插拔后出现开裂变形。基座两端设计有定位导向结构，插合面做15度的导入斜角，能够在公母座对接时自动校正位置，降低插合难度同时避免端子错位弯折。建模过程中对每个接触腔的中心距做参数化关联，可通过修改总针数参数快速生成不同pin数的同系列母座模型，适配不同的电路连接需求。材质配置上，绝缘基座选用黑色耐高温工程塑料材质，渲染时调整材质粗糙度为0.8，还原塑胶件哑光磨砂的真实质感，接触端子腔体内部默认配置磷青铜镀锡的金属材质，可根据需求切换镀金等不同镀层的材质效果。结构设计上充分考虑SMT回流焊的工艺要求，基座底部的焊盘定位面做平面度约束，保证贴装时能够和PCB板面完全贴合，避免出现虚焊偏移的问题。整体模型完成后做干涉检查，确认所有相邻腔体、基座结构之间无重叠干涉，插拔行程范围内无结构冲突，完全符合实际连接器的生产和使用标准，可直接用于产品结构验证、PCB布局适配以及装配演示使用。
