工业框架式过滤机结构三维设计

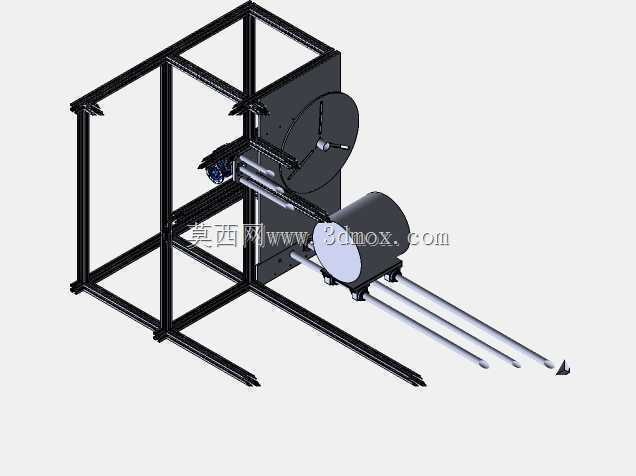

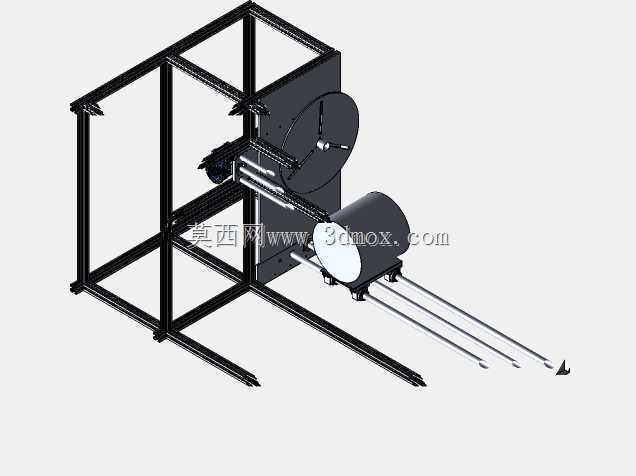

　　这套过滤设备的结构设计，首先围绕中小产能工况的固液分离需求展开，常见应用在机加工切削液循环、小型化工料液粗滤、食品加工浆料除杂这类场景，设备整体采用铝型材拼接的框架式承载结构，没有采用厚重的焊接钢板机架，核心是考虑到这类中小处理量设备经常需要根据产线布局调整位置，铝型材框架的自重更轻，同时型材本身的T型槽结构可以灵活调整各功能部件的安装位置，后期维护更换滤芯或者调整管路走向时不需要重新焊接打孔，适配性更强。

　　从功能布局来看，框架左侧预留了充足的操作维护空间，核心过滤转鼓组件安装在框架中部的承载立板上，立板采用加厚钢板加工，通过角件与铝型材框架锁紧，保证过滤组件高速运转时的结构刚性，避免出现共振偏移。动力单元布置在过滤组件的侧下方，通过联轴器与过滤主轴直连，相比皮带传动的结构，直连传动的传动效率更高，同时减少了皮带张紧维护的工作量，动力单元下方设置了可调节的安装座，可以在安装时微调电机与主轴的同轴度，降低运转时的轴承磨损。

　　设备的出料管路从过滤组件侧方延伸出框架边界，管路采用快装卡箍接口设计，现场安装时不需要焊接管路，直接对接现场的收集容器或者下游输送管路即可，管路的布置角度经过计算，过滤后的清液可以依靠自重流出，不需要额外增加输送泵，降低了整套设备的能耗与故障点。框架底部预留了脚轮安装位，也可以根据用户需求更换为可调支撑脚，固定安装时通过可调支撑脚调平设备，避免运转时出现晃动，需要移位时安装脚轮即可推动，适配不同车间的布置需求。

　　设计过程中重点考虑了过滤组件的拆装便利性，过滤转鼓的端盖采用快拆式锁紧结构，不需要专用工具即可打开端盖更换过滤介质，日常清理滤渣时的操作时间可以缩短60%以上。框架的型材选型经过受力校核，主承载梁采用4040系列重型铝型材，辅助支撑采用3030系列铝型材，在保证整体结构刚性的前提下尽可能控制自重，整体设备的安装边界控制在长1200mm、宽800mm、高1100mm范围内，可以直接放置在标准车间的过道旁或者设备间隙中，不需要额外预留过大的安装空间。

　　在安全防护设计上，动力单元的旋转部位全部设置了可拆卸的防护罩，防护罩采用透明亚克力板制作，既可以防止操作人员误触旋转部件，也可以随时观察动力单元的运转状态，不需要频繁拆卸防护罩检查。过滤组件的外围没有设置全封闭外壳，一方面是考虑到过滤过程中如果出现漏液可以及时发现处理，另一方面也可以降低设备的整体制造成本，对于有防爆要求的工况，也可以在现有框架基础上加装全封闭防爆外罩，不需要改动核心的过滤与动力结构。

　　这套结构的设计没有追求过高的自动化程度，核心是平衡实用性与成本，针对中小规模生产场景的过滤需求，去掉了冗余的自动排渣、在线检测等功能，保留核心的过滤、动力输送、快装维护功能，设备的故障率更低，同时操作门槛更低，一线操作人员不需要经过复杂培训即可上手使用，维护时也只需要定期更换过滤介质、检查轴承润滑状态即可，不需要专业的售后人员到场维护，非常适合小型加工厂、车间循环系统这类对成本敏感、维护能力有限的使用场景。

　　管路的设计上充分考虑了不同介质的适配性，所有与料液接触的管路和过滤组件过流部件都采用耐腐蚀材质设计，可以适配水性、弱酸碱类的料液过滤，不需要针对常规工况更换过流部件，如果需要过滤强腐蚀性介质，只需要更换对应材质的密封件和过滤介质即可，主体框架和动力单元都可以通用，进一步降低了不同工况下的改造成本。设备的进料口设置在过滤组件的上方，采用敞口快接设计，既可以对接管路自动进料，也可以人工倒入料液进行间歇式过滤，适配连续生产和间歇生产两种不同的作业模式，使用灵活性更强。
