Rotax发动机用1/4厚多孔支柱压碎板

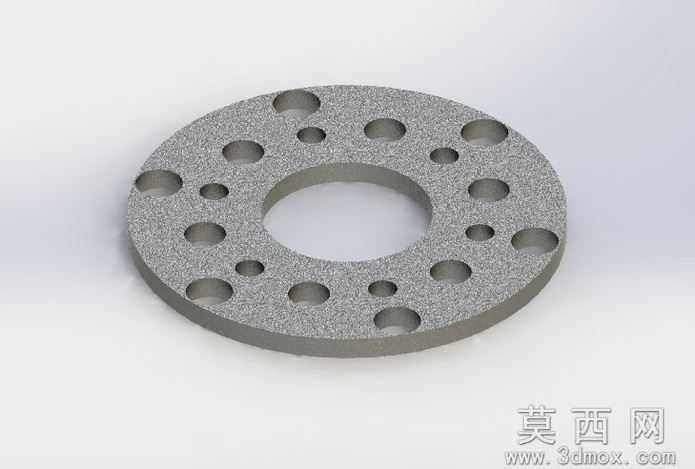

本作品为适配Rotax系列动力装置设计的1/4厚度支柱压碎板，采用三维参数化建模方式完成全结构构建，建模阶段先以中心基准轴为定位核心，绘制环形基体的内外轮廓草图，通过拉伸特征生成指定厚度的基础板体，严格控制板厚尺寸匹配1/4规格的装配公差要求。板体表面的多孔结构采用阵列特征完成排布，建模时先确定不同孔径的基准孔位，按照圆周均布与径向错位结合的排布规则，完成大小两类通孔的阵列生成，所有孔位的中心距、边距均经过干涉校验，确保装配时螺栓、定位销可顺利穿入，同时保证孔位排布不会破坏板体的结构强度。材质渲染阶段选用磨砂金属材质，还原金属板材经机加工后的粗糙表面质感，调整材质的粗糙度、金属度参数，模拟铸铁或高强度铝合金板材的真实表面效果，渲染时采用柔和的侧方打光，凸显板体的厚度层次与孔位的立体轮廓，避免反光过强掩盖结构细节。结构设计上，环形中空的基体可适配支柱的轴类装配结构，外圈的大小孔组分别承担连接固定、定位限位、应力分散的作用，厚板的设计可在压碎作业时承受更大的冲击载荷，避免板体受挤压发生形变断裂，孔位的错位排布可分散压碎作业时的集中应力，延长零件的使用寿命。建模过程中对所有锐边做了微小的倒角处理，既符合实际机加工的工艺要求，也避免应力集中导致的零件开裂，整体模型的尺寸精度控制在装配公差允许范围内，可直接导出用于工程图生成或数控加工编程。
