工业流体输送计量集成撬装装置

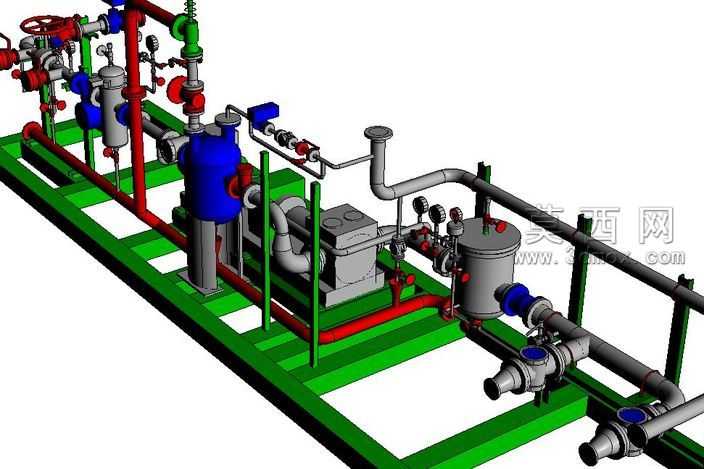

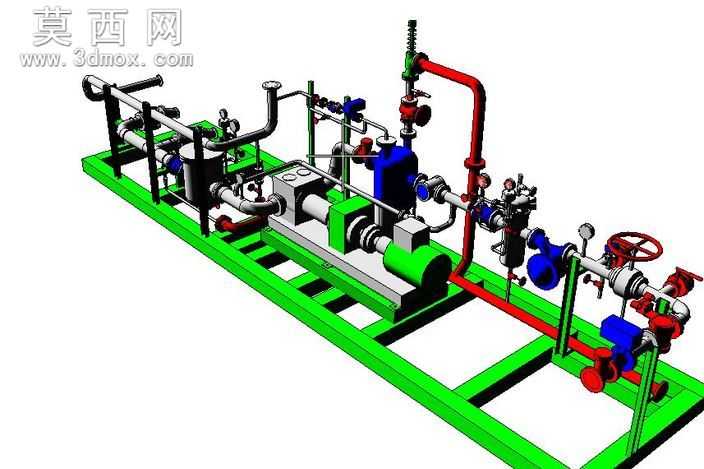

本套三维模型采用参数化建模方式完成整体撬装结构的搭建，首先以绿色撬装底座为装配基准，完成底座框架的型材结构建模，预留出各设备的安装定位点位，保证整体结构的刚性与安装适配性。管路系统建模阶段区分不同介质通路，以红、绿、灰三色区分不同功能的管线，分别对应不同的流体输送路径，每段管路都严格按照工业管路设计规范设置弯折半径、连接法兰点位，同时在管路对应位置预留了阀门、仪表的安装接口。设备单元建模涵盖了过滤罐体、计量腔体、动力泵组、缓冲容器等核心部件，每个部件都还原了真实工业设备的外形结构与安装接口，罐体上的液位计接口、压力表接口、排污口都做了精细化建模，动力泵组还原了泵体与驱动电机的装配关系，泵体的进出口管路对接位置做了同轴度约束，保证装配逻辑符合实际生产要求。阀门组件包含手动球阀、调节阀、止回阀等不同类型，分别布置在管路的控制节点上，手轮、阀杆、阀体的结构都做了细节还原，可直观展示阀门的操作位置与控制逻辑。仪表单元包含压力表、温度传感器等检测元件，布置在管路的关键检测点位，可直观呈现流体参数的监测位置。整体装配过程采用自底向上的装配逻辑，所有部件都添加了正确的装配约束，不存在干涉问题，可直接用于生成工程图纸、装配指导文件，也可用于方案展示、工艺模拟。材质渲染阶段，底座采用工业绿色漆面材质，管路分别对应不同的工业涂装色彩，金属部件采用不锈钢、铸钢等不同的金属质感材质，密封件采用橡胶材质，透明视窗部位采用玻璃材质，整体渲染效果贴近真实工业设备的视觉表现，可直观区分不同部件的材质属性与功能分区。设计过程中充分考虑了撬装设备的集成化优势，将所有功能单元集成在统一底座上，减少现场安装的管路对接工作量，同时优化了管路走向，减少不必要的弯折，降低流体输送的阻力损失，各操作部件都预留了足够的操作空间，方便后期的维护与检修。
