汽车悬架用多片式钢板弹簧结构设计

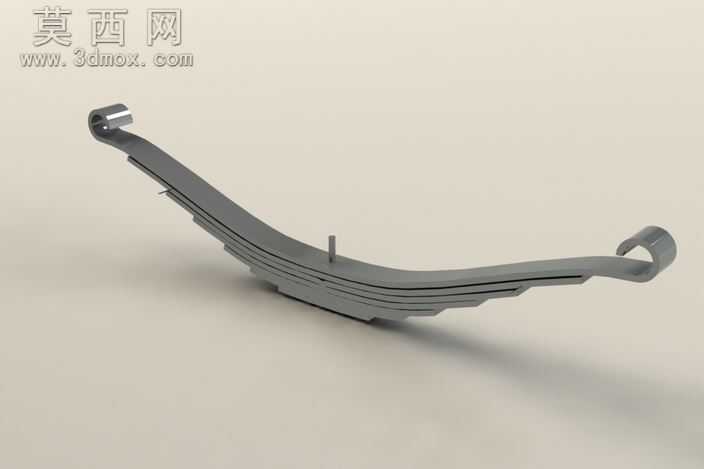

本模型为汽车悬架系统核心承重缓冲部件多片式钢板弹簧，采用三维参数化建模方式完成整体结构搭建，建模过程中严格参照商用车悬架钢板弹簧的实际尺寸比例，对每一片簧片的曲率、厚度渐变、端部卷耳结构、中心定位销以及侧部限位结构都做了精准还原。建模阶段先通过草图绘制单片簧片的轮廓曲线，利用扫掠、拉伸等特征命令生成单片簧体，再按照装配层级依次叠放各片簧片，通过配合约束完成中心定位销的装配，保证各簧片之间的贴合间隙符合实际装配公差要求，两端的卷耳结构单独建模后与主簧片做布尔合并，还原卷耳的铰接安装结构。材质渲染阶段，针对钢板弹簧的金属材质特性，调配了哑光深灰金属材质，添加细微的表面磨砂纹理与边缘磨损质感，模拟实际钢板弹簧经喷丸处理后的表面状态，背景采用浅米色哑光地面，搭配柔和的三点布光方案，主光从侧上方投射以凸显簧片叠层的结构层次，补光弱化阴影死区，轮廓光勾勒弹簧整体的弧形轮廓，最终渲染图清晰呈现出多片簧的叠层结构、端部卷耳形态以及中心定位销的装配位置。设计思路上，该多片式钢板弹簧采用不等长簧片叠合结构，主簧片最长且两端设置卷耳用于铰接安装在车架与车桥之上，后续各片簧片长度依次递减，工作时利用各簧片的弯曲变形吸收路面冲击载荷，中心定位销用于固定各簧片的相对位置，防止簧片受力时发生横向窜动，整体结构兼顾承重能力与缓冲减震性能，可用于商用车悬架系统的结构展示、装配模拟以及力学仿真分析参考，模型完整还原了钢板弹簧的所有关键结构特征，无多余冗余特征，结构逻辑清晰，可直接导入各类三维软件进行后续的工程分析或装配调用。
