自动化设备用22毫米直装式开关结构设计

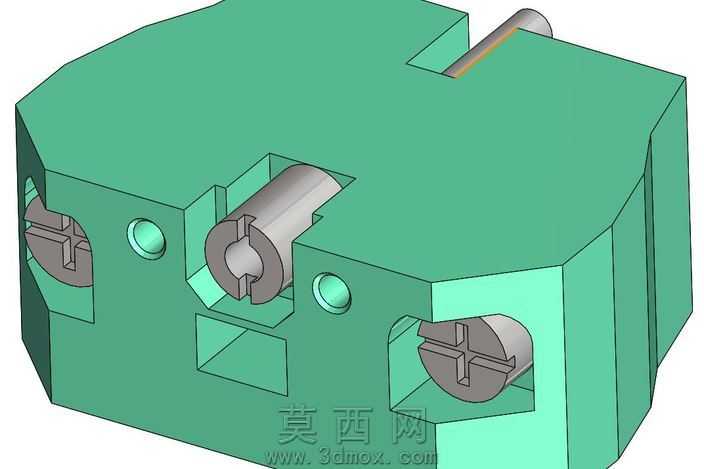

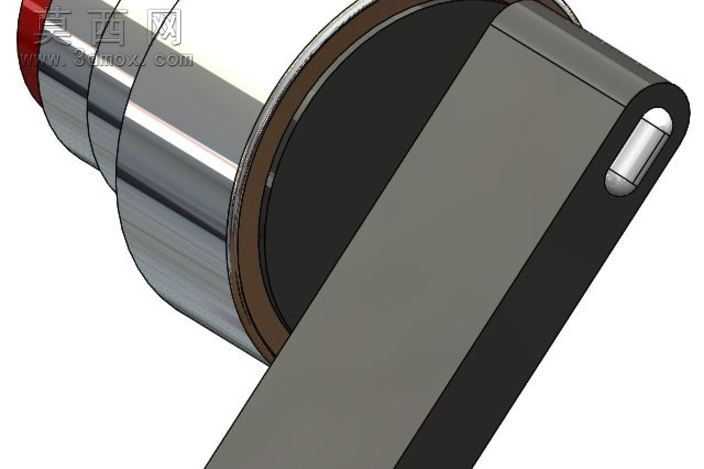

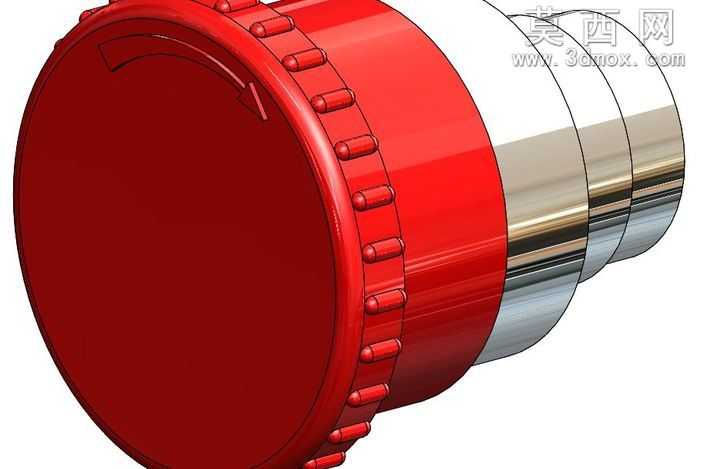

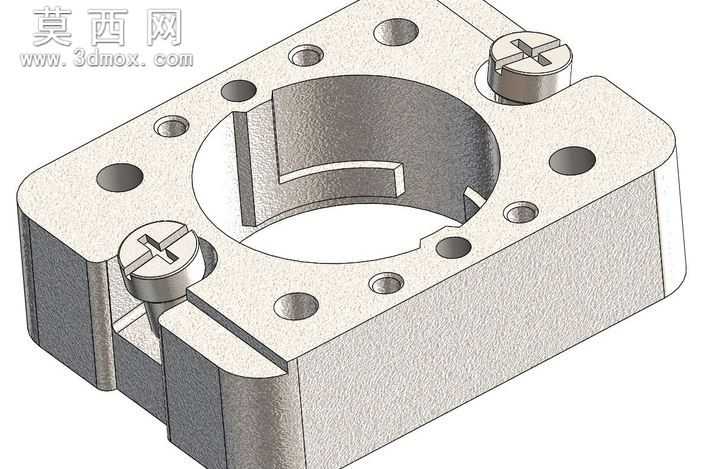

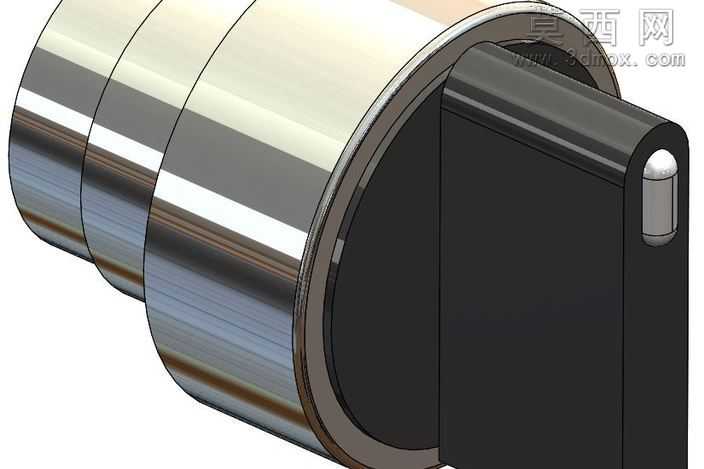

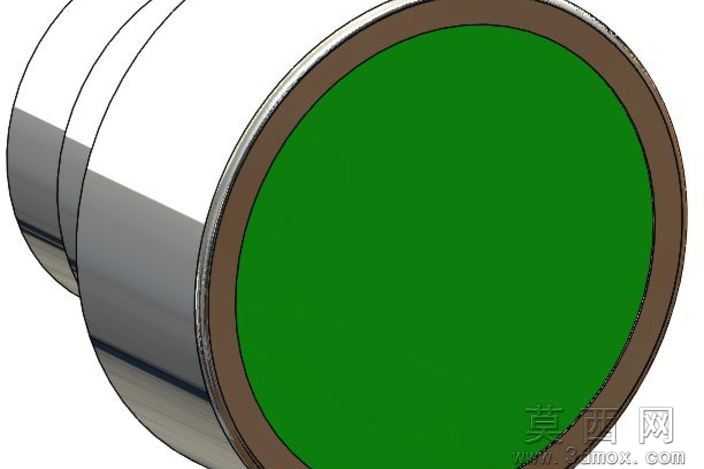

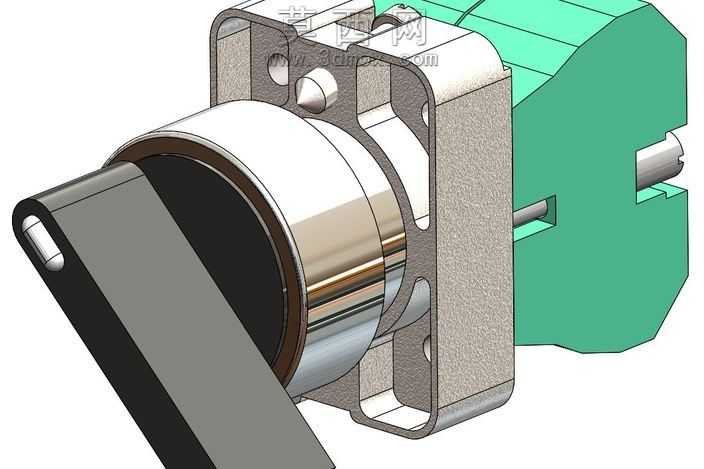

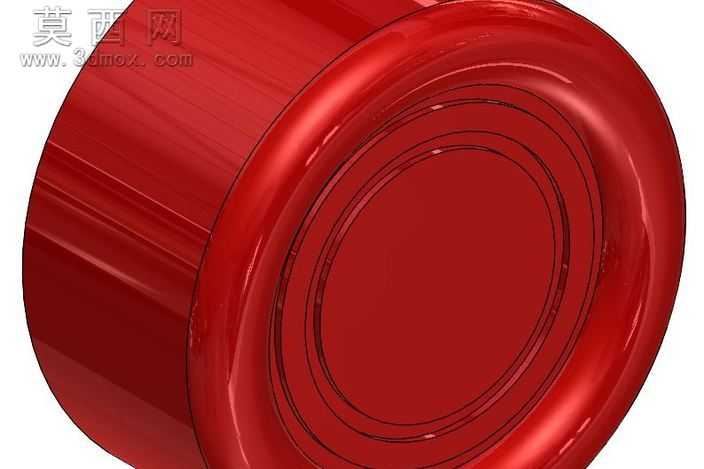

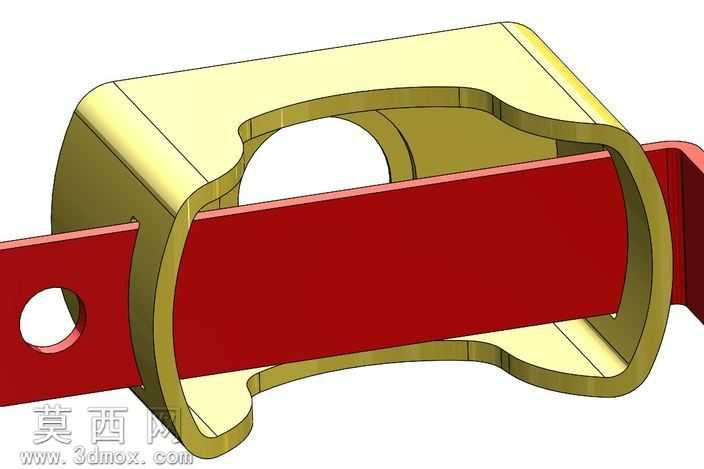

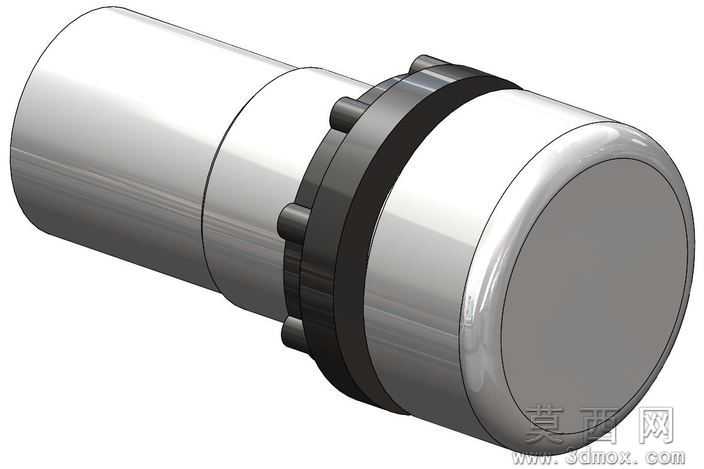

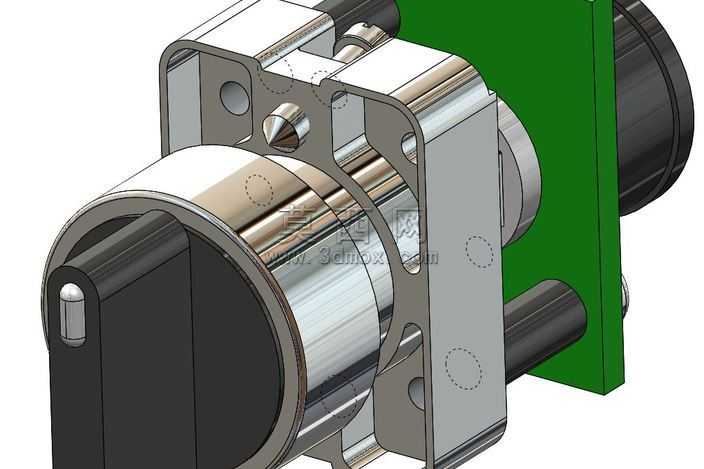

本模型为适配自动化设备安装场景的22毫米直装式开关，建模过程以实际工业安装需求为核心导向，首先基于标准22毫米面板开孔尺寸确定主体外轮廓参数，保证开关可直接嵌入常规设备面板的预留安装位，无需额外定制开孔。建模阶段优先还原开关的分层装配结构：前端操作端采用哑光硬质塑料材质，设置防滑按压凸起与定位销结构，保证操作时的触感反馈与安装对位精度；中段金属壳体采用不锈钢材质建模，还原表面拉丝纹理与安装法兰的固定孔位，法兰处的四个沉头孔严格对应标准安装孔距，可直接通过螺丝固定在设备面板上；后端接线端与传动结构做了简化但精准的还原，内部的触点支撑结构、复位弹簧的安装位都做了预留，同时还原了开关与安装背板的配合结构，绿色安装背板的定位槽与开关壳体的凸台完全契合，保证装配后无晃动。渲染阶段针对不同部件赋予对应材质：金属壳体调整反射率与粗糙度参数，还原不锈钢的哑光金属质感，塑料操作端调整漫反射参数呈现细腻的磨砂质感，安装背板采用工业常用的环氧板材质，还原其哑光深绿的表面特性。设计过程中重点考量了开关的安装兼容性，所有外部尺寸严格遵循工业开关的通用安装规范，既可以适配自动化控制柜的面板安装，也可直接集成在小型自动化设备的操作端，结构上做了模块化拆分，各部件可单独导出用于装配验证，也可根据实际需求调整操作端的造型或者接线端的结构，方便后续衍生不同功能的开关型号。建模时特意规避了非必要的细小特征，在保证结构完整性的前提下控制模型面数，既可以用于产品展示渲染，也能直接导入工程软件做装配干涉检查，为后续的实物生产或者设备集成提供精准的三维参考。
