三轴燃油运输半挂罐体承载结构设计

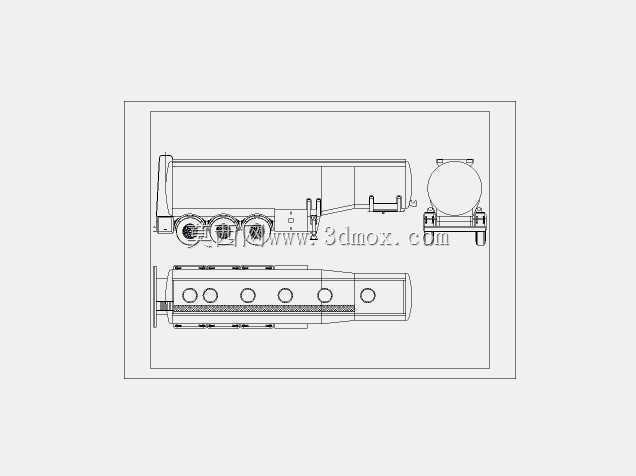

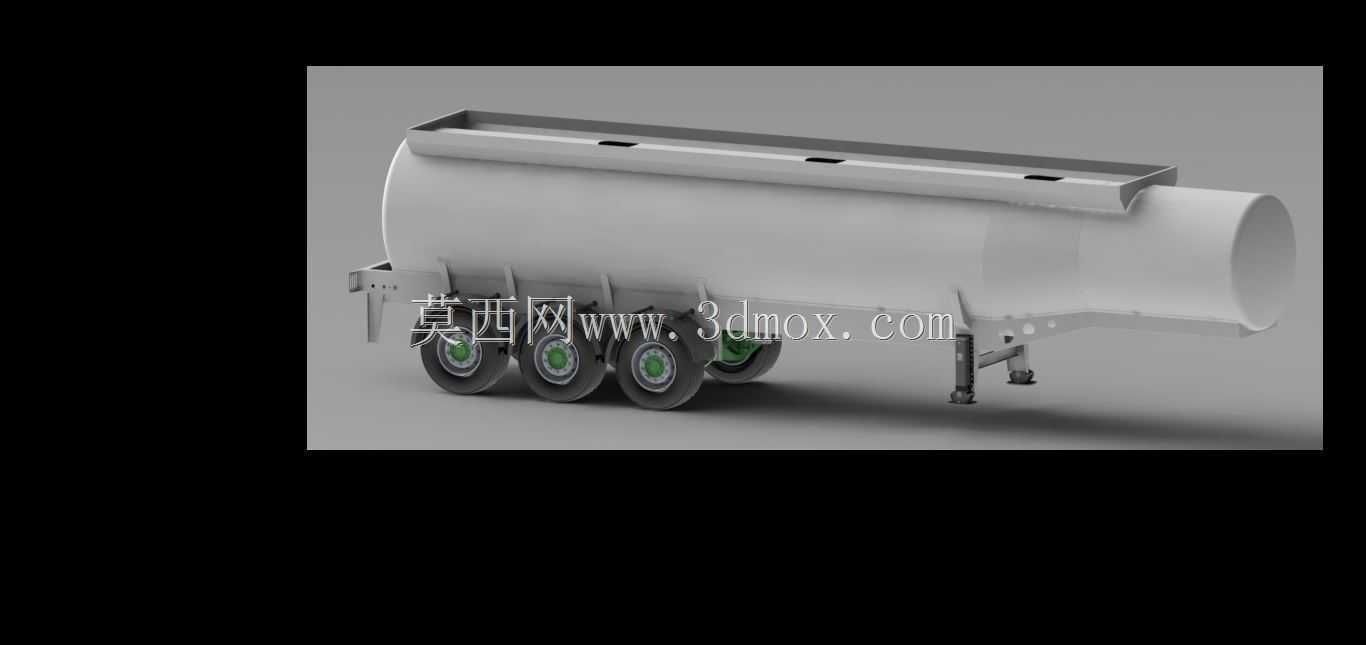

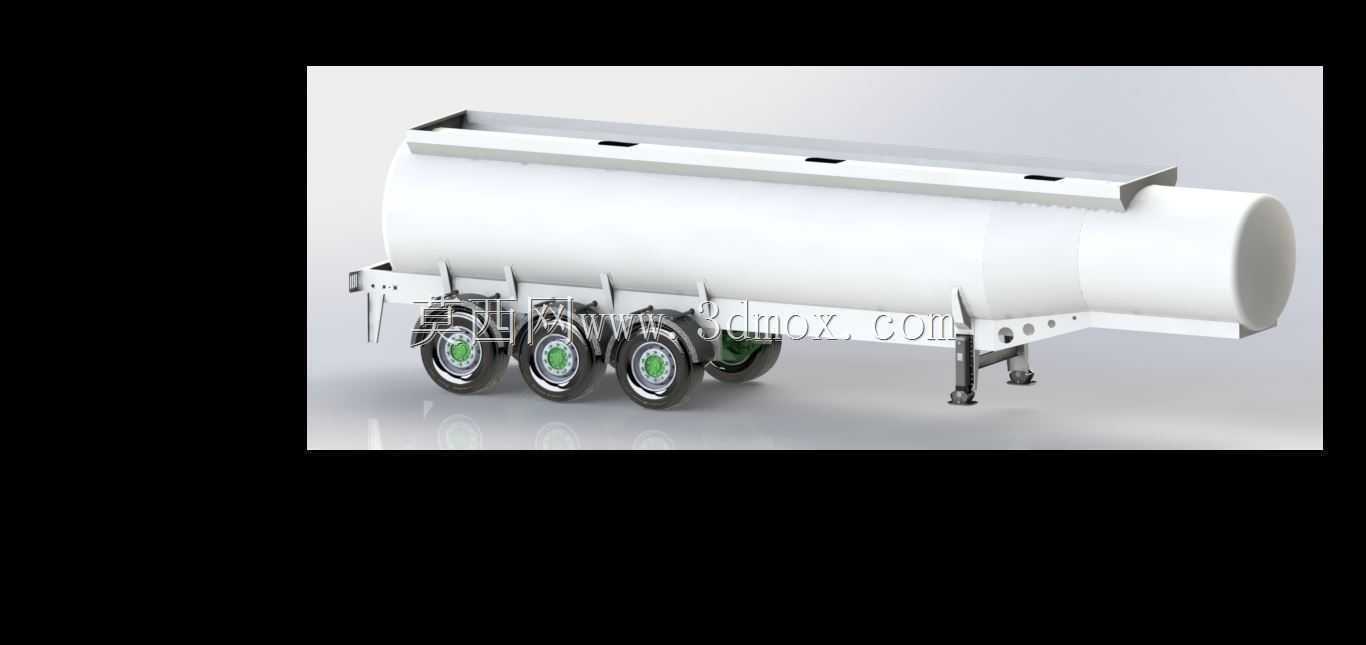

　　该模型对应的燃油运输半挂结构，主要面向公路液态燃油中转配送场景，适配成品油从油库到终端加油站、工矿企业内部储油点的中短途转运需求，也可兼容部分非腐蚀性轻质液态化工品的运输作业，是道路危化品运输领域的核心承载装备。从实际使用场景出发，这类罐体半挂在设计时首先要考虑道路通行的边界限制，整体外廓宽度控制在公路货运车辆限宽范围内，长度匹配常规三轴半挂的轴距布局，空载状态下的支撑腿可在脱离牵引车时独立承载整备重量，停靠时无需额外辅助支撑即可保持稳定，支腿的调节行程适配不同高度的牵引鞍座，能在各类硬化铺装场地完成挂接与脱卸操作。罐体部分采用卧式圆柱筒体结构，相比方形储液结构，圆柱形态可在同等壁厚下承受更大的内部液体静压力，

　　减少运输过程中液体晃动对结构的冲击载荷，筒体顶部设置的人孔与呼吸阀安装位，可满足日常检修、介质装卸时的气压平衡需求，顶部的防护栏结构可避免人员登顶作业时发生坠落风险，筒体底部的出料口位置靠近车尾侧，配合重力卸料或泵卸系统可快速完成介质卸载，减少残留量。行走机构采用三轴布局，每根车桥匹配双轮胎配置，轴荷分配经过平衡设计，可满足公路货运的轴荷限值要求，板簧悬挂结构可过滤路面颠簸带来的振动，避免罐体长期受交变载荷出现焊缝疲劳开裂，每轴配套的制动气室安装位、管路排布空间都在模型中做了预留，可直接适配常规鼓刹或盘刹制动总成的安装。设计过程中优先考虑了结构的工艺可行性，筒体的分段环焊缝位置避开了应力集中区域，

　　底部的纵梁承托结构与罐体采用贴合式焊接，增大接触面积分散载荷，避免局部应力过大导致罐体变形，侧部的防护栏安装位、尾部的保险杠安装接口都做了标准化设计，可直接匹配通用的道路车辆防护配件，无需额外改制。在安装边界上，牵引销的位置符合通用半挂牵引鞍座的标准尺寸，可与市面上主流的牵引车鞍座完成匹配，整车的离去角、接近角参数满足等级公路的通行要求，不会在坡道、减速带位置发生托底磕碰，罐体底部的离地间隙预留了足够的管路安装空间，可布置卸料管路、紧急切断阀等配套组件，同时不会影响车辆的通过性能。模型还原了实际产品的结构细节，包括车桥的轮毂形态、支腿的伸缩结构、罐体顶部的附件安装位、底部承托梁的排布方式，可作为结构设计参考，用于同类罐车的方案选型、结构校核，也可用于三维场景中的物流装备可视化搭建，帮助设计人员快速理解燃油半挂的整体布局与各部件的装配关系，在做同类产品改型设计时，可直接参考其轴荷分配思路、罐体与车架的连接方式，减少前期方案摸索的时间。
