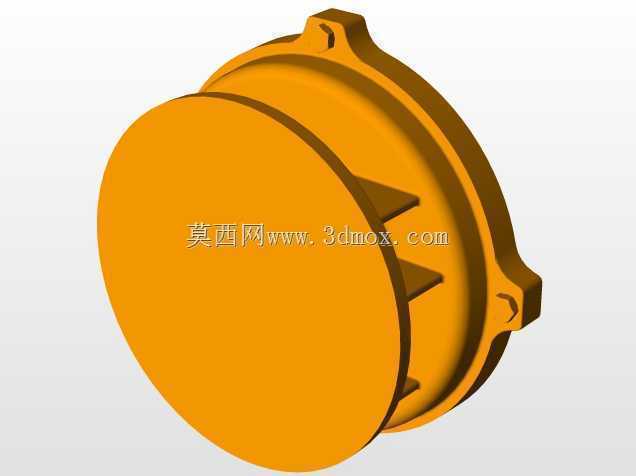

船用壳类焊接装配端盖结构

　　在船舶舱内管路与壳体类部件的装配作业场景中，这类端盖结构是壳-壳焊接对接环节里的核心承压密封部件，主要用于封闭壳体端部开口，同时为相邻壳体段的焊接装配提供定位基准与结构支撑，适配船舶内部流体输送舱段、设备防护壳体的端部连接需求，能在舱内潮湿、带一定振动的工况下维持连接部位的结构强度与密封可靠性。从实际使用的角度看，这类端盖不需要额外做复杂的快拆结构，因为对应位置的壳体装配完成后，除非进行大修否则不会频繁拆卸，所以设计上优先考虑焊接适配性与长期使用的结构稳定性，边缘带的三个凸耳结构是安装定位用的，在焊接作业前可以通过临时紧固件穿过凸耳上的孔位，将端盖与待对接的壳体端口预固定，调整好同轴度之后再进行环缝焊接，

　　避免焊接过程中端盖移位导致的错边、焊偏问题。设计思路上首先考虑的是焊接作业的工艺便利性，端盖的止口结构做了适配壳体壁厚的台阶设计，台阶的外径与待对接壳体的内径保持小间隙配合，装配时可以直接将止口插入壳体端口，快速完成径向定位，不需要额外做工装找正，能大幅提升现场焊接装配的效率。端盖内侧的三角加强筋是针对船舶工况的振动特性设计的，端盖本身为了控制整体重量没有做过厚的实体结构，通过在盖体内侧均匀布置径向三角筋，在不显著增加整体重量的前提下提升端盖的刚性，避免船舶运行过程中持续振动导致端盖部位产生形变，破坏焊缝的密封性能。外形尺寸上，端盖的主体圆盘直径匹配对应规格的壳体通径，边缘凸耳的外伸长度控制在不超出壳体外廓过多的范围，

　　避免安装后与周边的管路、支架产生干涉，凸耳上的安装孔位做了倒角处理，方便临时固定螺栓的穿入，同时也能减少孔位边缘的应力集中。安装边界方面，端盖与壳体对接的端面预留了焊接坡口，坡口角度适配现场常用的手工电弧焊、气体保护焊的作业要求，焊接时焊料可以充分填充坡口，保证环缝的焊接强度，止口的插入深度经过核算，既能保证定位的稳定性，又不会因为插入过深导致壳体内腔的通流面积被过度占用，影响内部介质的正常输送。端盖外表面的圆弧过渡处理是为了减少应力集中，所有的棱角位置都做了圆角处理，避免在长期振动工况下棱角位置产生疲劳裂纹，同时也能减少涂装时的积液问题，提升漆面的附着效果，适配船舶舱内的防腐蚀涂装要求。在实际选型适配时，

　　只需要核对待对接壳体的外径、内径尺寸，以及端盖的额定承压能力是否匹配管路或壳体的工作压力，就可以直接适配使用，不需要对端盖结构做二次修改，三个凸耳的位置是沿圆周均匀分布的，不管是水平安装还是垂直安装的壳体，都能找到合适的预固定位置，不会因为安装角度的问题导致凸耳与周边结构干涉。这类结构的建模过程中，需要重点关注止口与壳体的配合公差、加强筋的布置位置与焊接坡口的尺寸一致性，因为这些参数直接影响现场装配的顺畅度与最终焊接后的结构强度，如果止口的配合间隙过大，会导致焊接时端盖容易偏移，间隙过小则会导致装配困难，尤其是在现场施工存在一定尺寸误差的情况下，合理的公差带设计能大幅降低现场施工的难度。另外端盖的整体厚度设计需要结合承压需求核算，过薄会导致刚性不足，焊接后容易产生焊接变形，过厚则会增加不必要的重量，对于船舶这类对重量控制有要求的场景，合理的壁厚搭配加强筋的结构，是兼顾强度、重量与成本的最优方案。
