带中心孔圆盘类机械零件结构设计

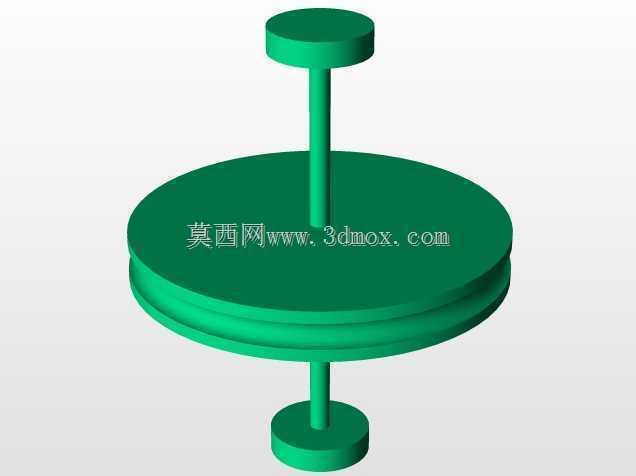

　　这类带中心定位孔的圆盘类零件，在各类回转传动、物料承托、端面定位的工业场景中应用十分广泛，小到轻工输送线的端盖挡片，大到重型设备的法兰转接盘，都能看到同结构逻辑的构件身影。从实际使用场景来看，这类零件常作为轴向定位的基准件使用，中心孔的作用是穿装定位轴或者紧固螺栓，保证圆盘与安装轴的同轴度，避免运转过程中出现偏心晃动的问题，圆盘的大端面则可以用来承托片状物料、贴合密封垫片或者作为其他小零件的安装基准面。

　　设计这类零件的时候，首先要明确安装边界的约束条件：中心孔的直径公差需要和配合的轴径做匹配，如果是间隙配合用于穿装螺栓，孔的公差可以选H12级的宽松公差，降低加工难度；如果是和定位轴做过渡配合用于回转传动，孔的公差就要提升到H7级，同时要标注同轴度形位公差，保证圆盘外圆和中心孔的同轴误差控制在0.02mm以内，避免高速转动时产生动不平衡量。圆盘的厚度设计要结合实际受力情况来定，如果只是作为静态的挡片或者承托板，厚度满足结构刚度不发生形变即可，一般取外圆直径的1/20到1/15；如果是要传递扭矩的传动盘，厚度就要适当增加，同时要在中心孔位置设计键槽或者顶丝孔，保证扭矩传递的可靠性，避免轴和盘之间出现相对滑动。

　　从外形结构来看，这类圆盘的外圆边缘一般会做小尺寸的倒角处理，一方面是去除加工产生的毛刺，避免安装时划伤操作人员或者配合零件的表面，另一方面也能在装配时起到导向作用，方便圆盘快速嵌入安装位。中心孔的两端同样要做倒角，尤其是穿装螺栓的孔，倒角可以引导螺栓顺利穿入，避免螺栓螺纹和孔口发生磕碰损伤。如果零件用于有密封要求的场景，圆盘的贴合端面需要标注平面度要求，表面粗糙度要控制在Ra1.6以下，保证和密封件贴合时不会出现泄漏缝隙；如果只是普通的结构承托件，端面粗糙度达到Ra6.3就可以满足使用要求，不需要过高的加工精度，能有效控制加工成本。

　　在实际选型和建模过程中，要注意这类零件的安装空间预留：圆盘的外圆直径要比安装位的内腔尺寸小0.5到1mm，预留出安装调整的间隙，避免装配时出现卡滞；中心孔的深度要和穿入的轴段长度匹配，保证轴端不会突出圆盘端面过多，影响其他零件的安装。如果圆盘需要在转动工况下使用，还要做动平衡校核，尤其是外圆直径超过200mm、转速超过300rpm的使用场景，要在设计阶段就预留动平衡去重的位置，一般是在圆盘的非安装端面预留均匀的去重槽，方便后续动平衡调整时去除多余重量，降低运转时的振动和噪音。

　　这类零件的材料选择也和使用场景直接相关，普通工况下用Q235碳素结构钢就可以满足强度要求，加工成本低，焊接和切削性能都比较好；如果是有耐腐蚀要求的场景，可以选用304不锈钢材质，或者在碳钢表面做镀锌、喷塑处理；如果是需要减轻自重的轻量化场景，也可以选用铝合金材质，通过阳极氧化处理提升表面硬度和耐磨性能。建模的时候要注意特征的简化，不需要把加工产生的微小刀痕、倒角的微小误差都建入模型，只需要把核心的配合尺寸、安装特征表达清楚即可，保证模型在装配时不会出现干涉问题，同时也能减少后续工程图导出、仿真分析时的计算量。
