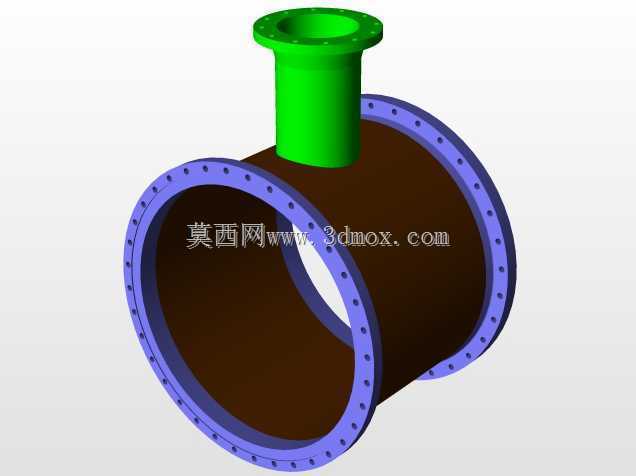

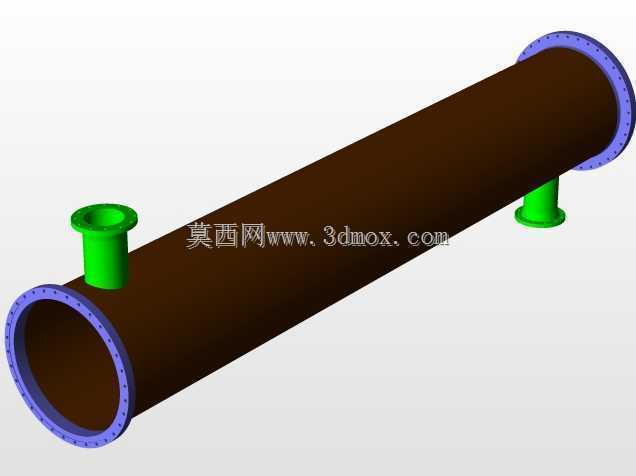

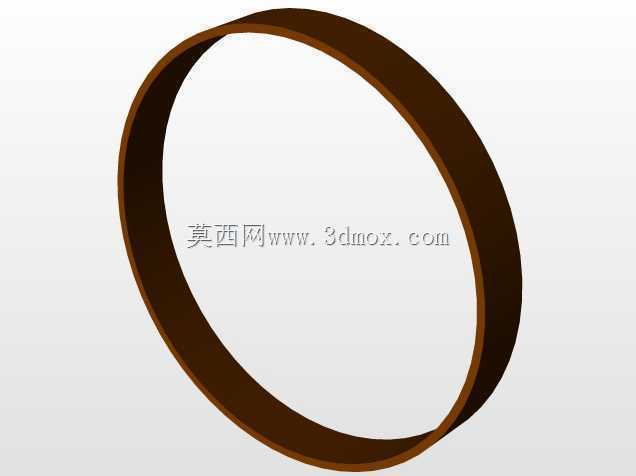

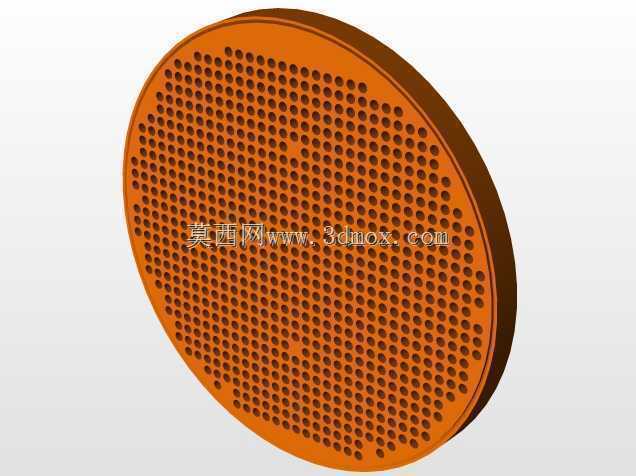

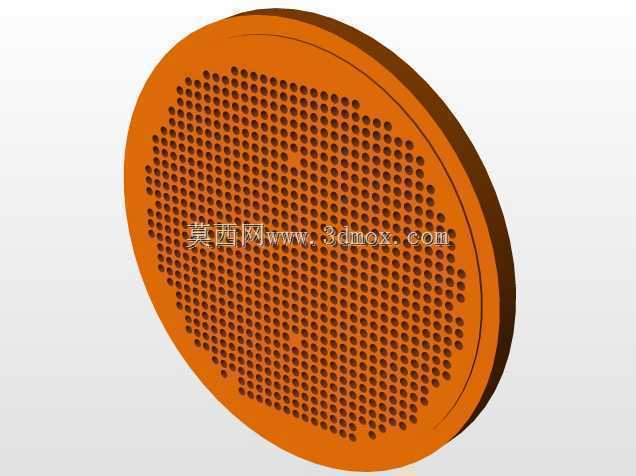

带法兰连接端的卧式长筒型工业罐体结构

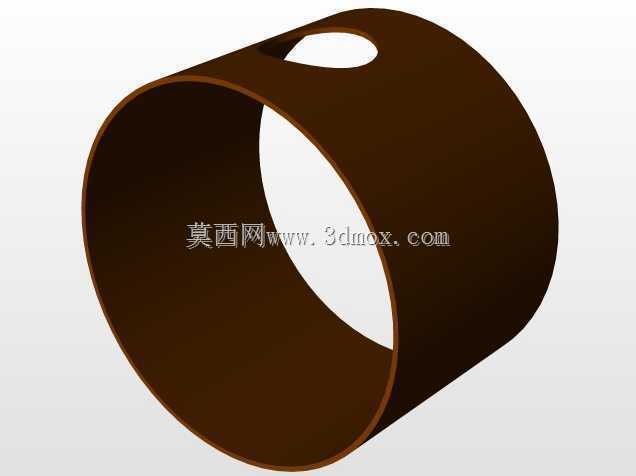

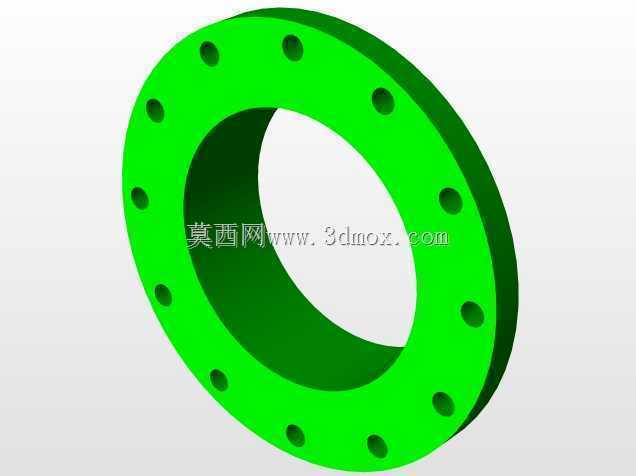

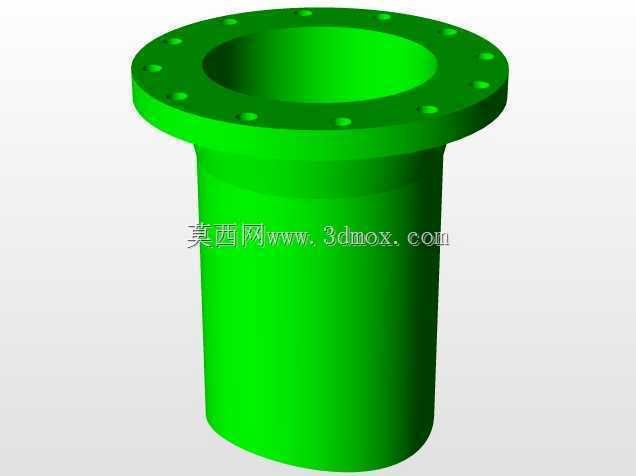

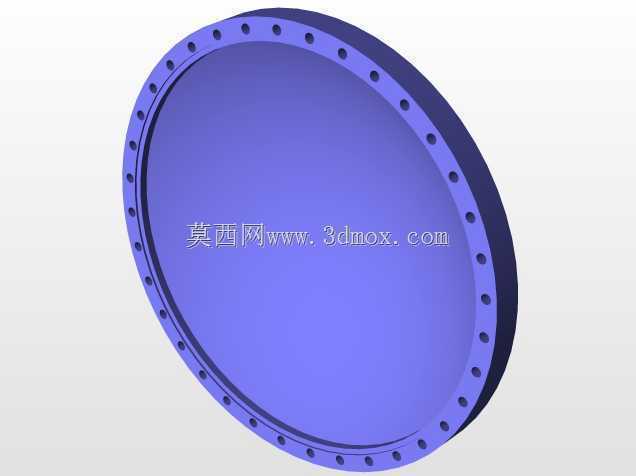

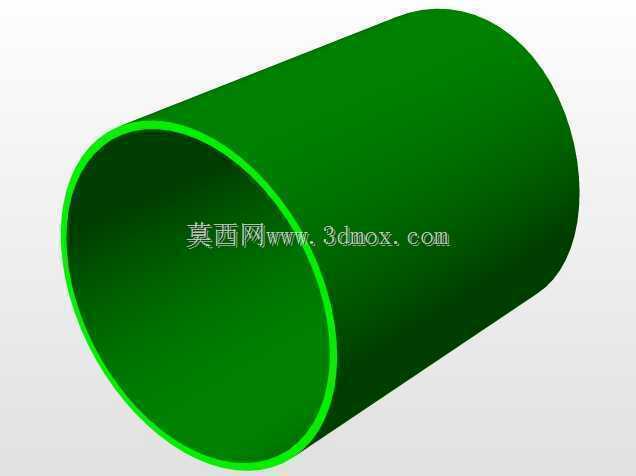

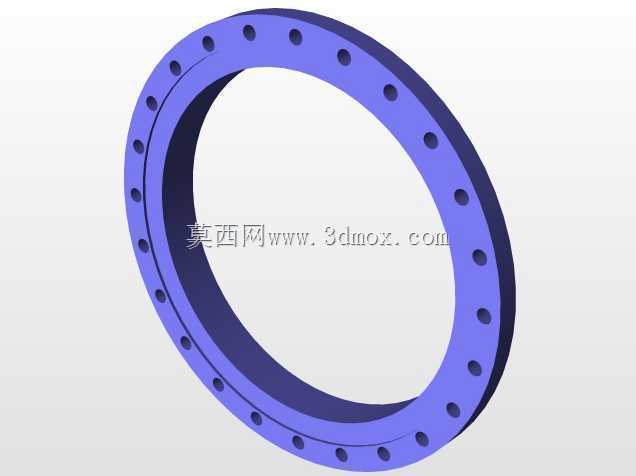

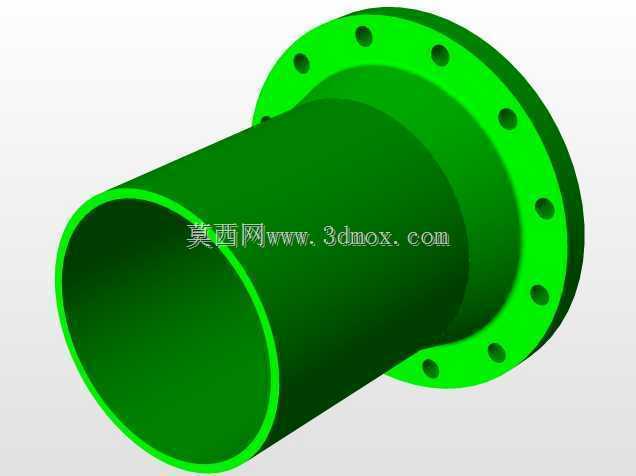

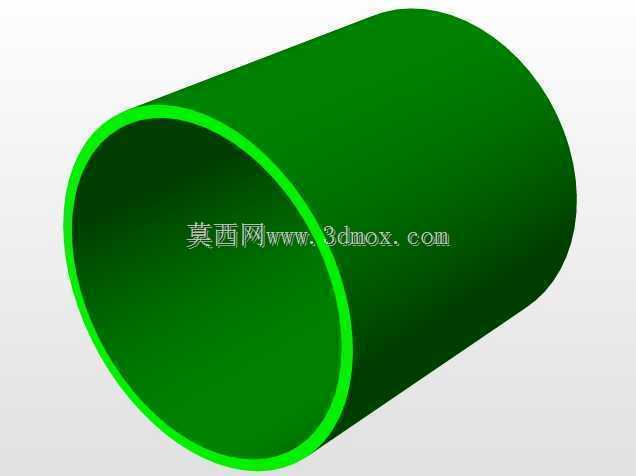

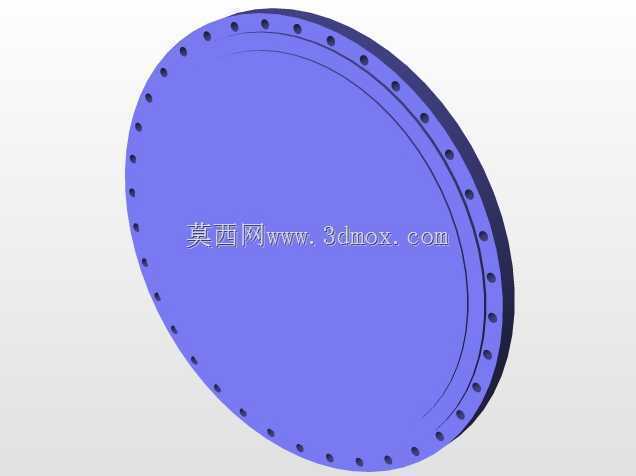

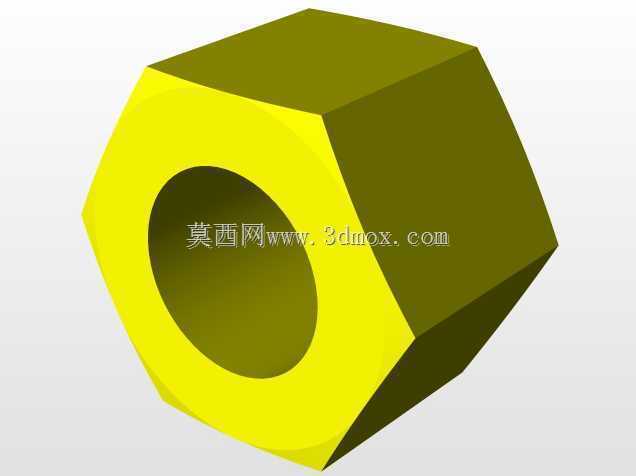

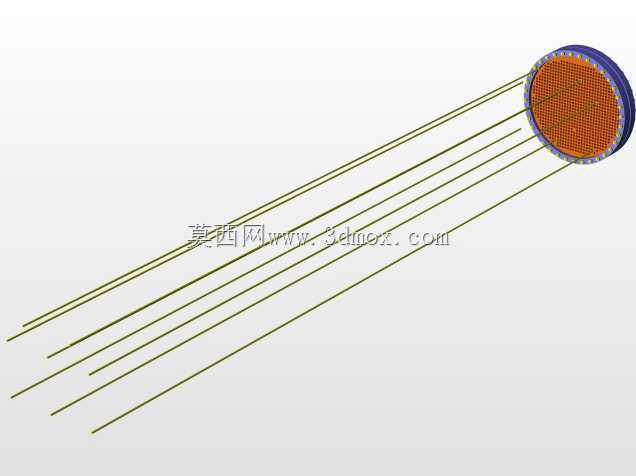

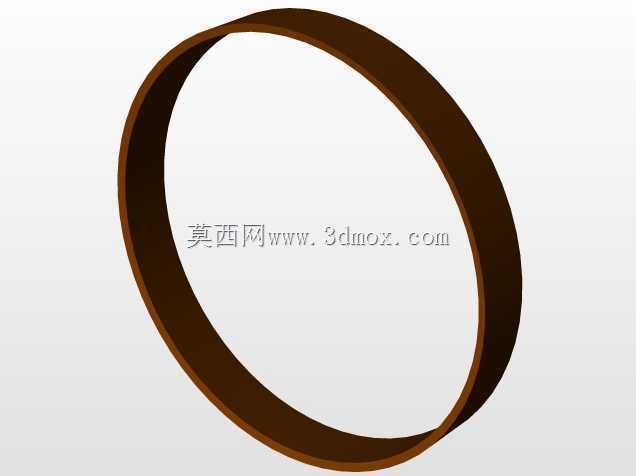

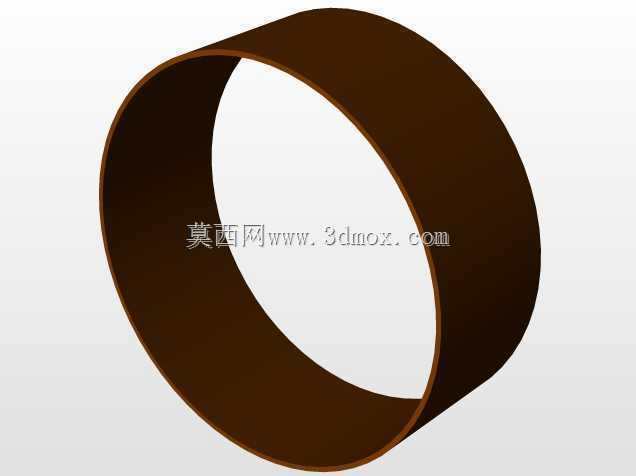

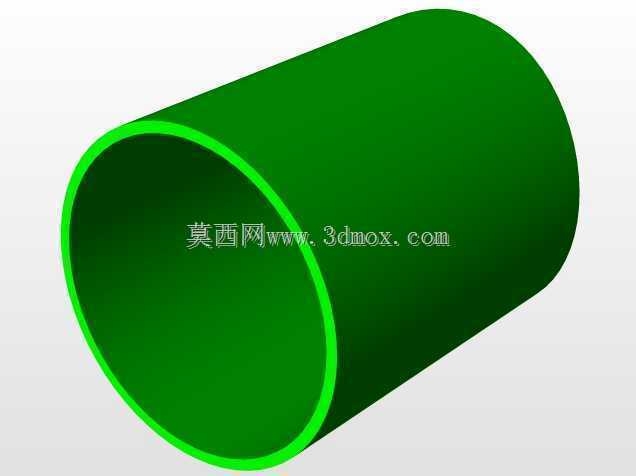

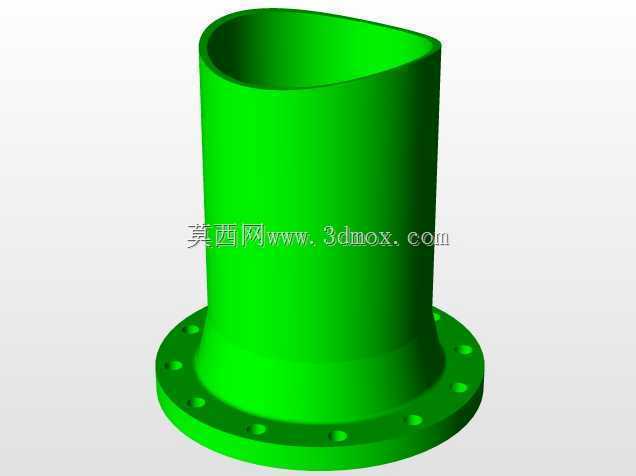

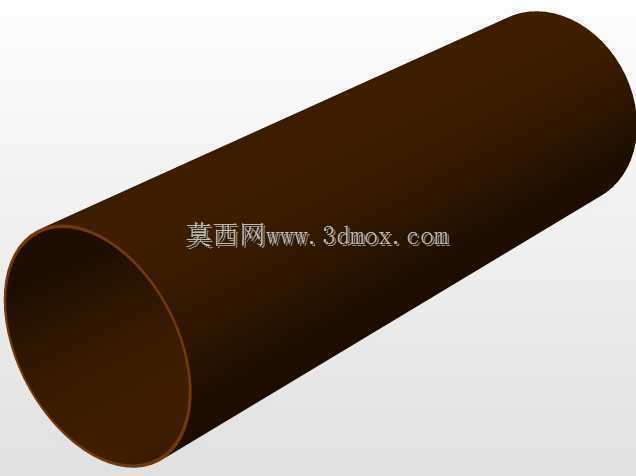

　　在化工流体输送、市政给排水管线以及中小型物料暂存的工程场景中，这类带法兰连接端的卧式长筒结构是管线系统里的核心承压衔接部件，既可以作为短距离管线的缓冲稳压段，也可适配小流量工况下的物料暂存单元，实际安装时多布置在管线转角或者泵组出口的稳压区段，通过端部的法兰结构和上下游管线、阀组实现刚性密封连接。从结构设计逻辑来看，长筒主体采用等径直筒段设计，筒壁厚度根据常规1.6MPa公称压力的工况要求做了等强度校核，避免筒壁在长期承压下出现径向形变；靠近连接端的位置设置了带螺栓孔的凸缘法兰，法兰端面预留了密封垫片的安装槽位，安装时可根据输送介质的腐蚀性、温度特性选配橡胶、四氟或者金属缠绕垫片，配合均匀锁紧的螺栓实现端面静密封，杜绝介质跑冒滴漏。

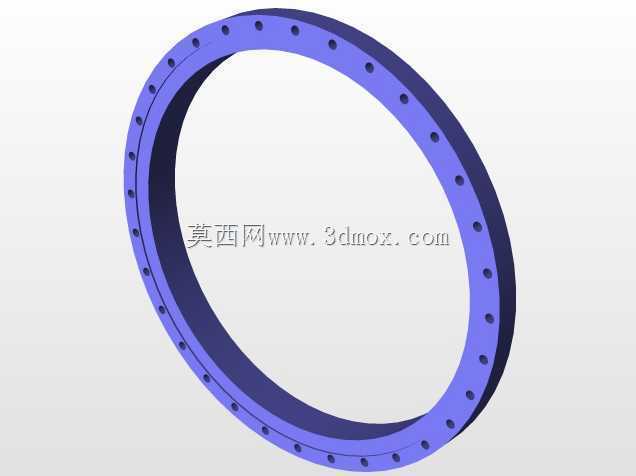

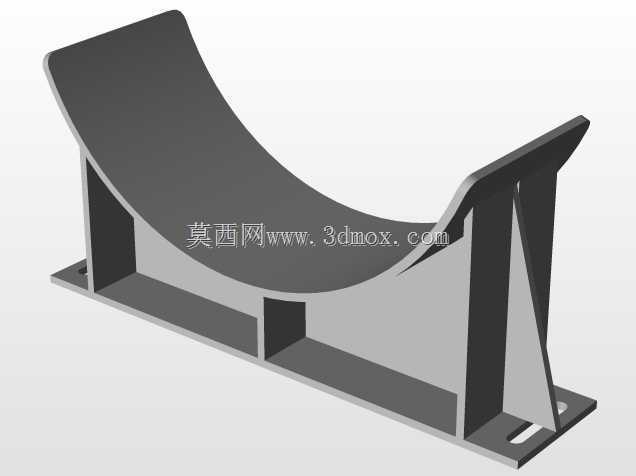

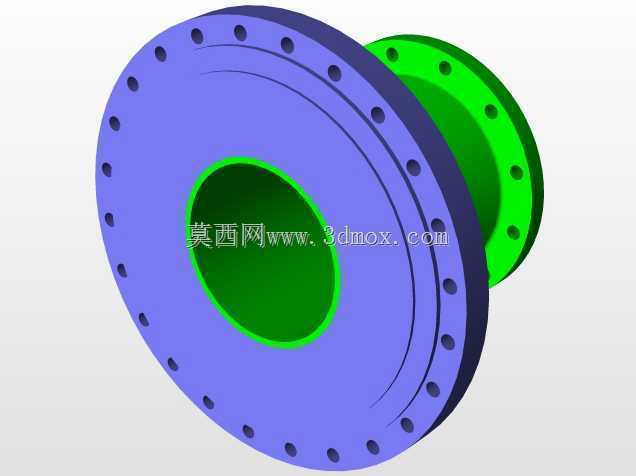

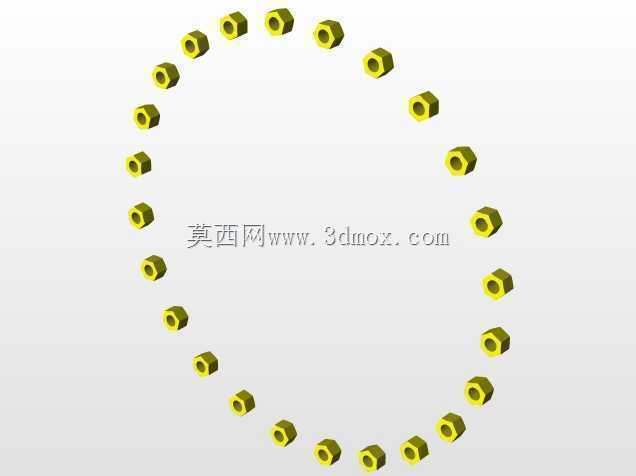

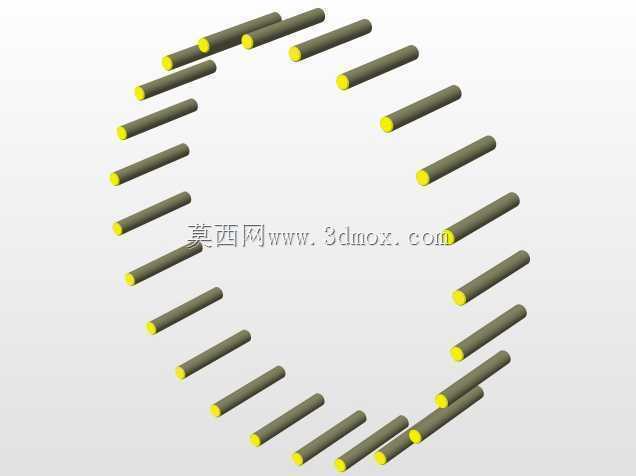

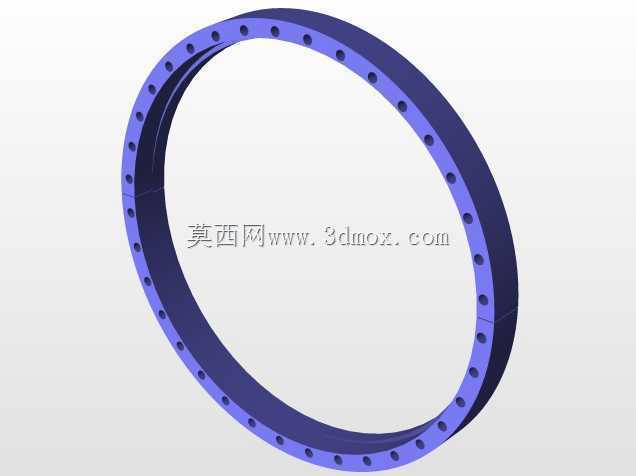

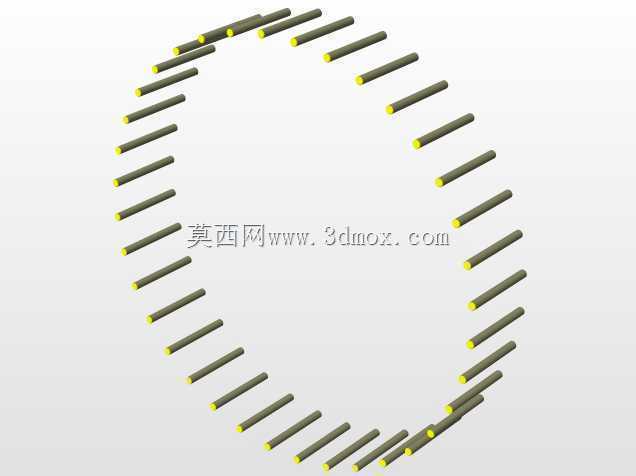

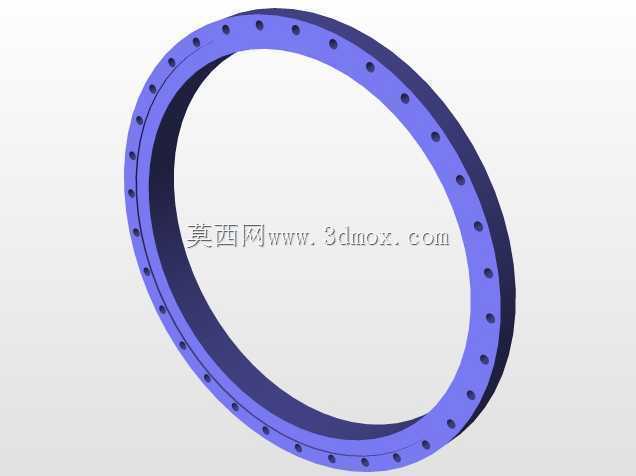

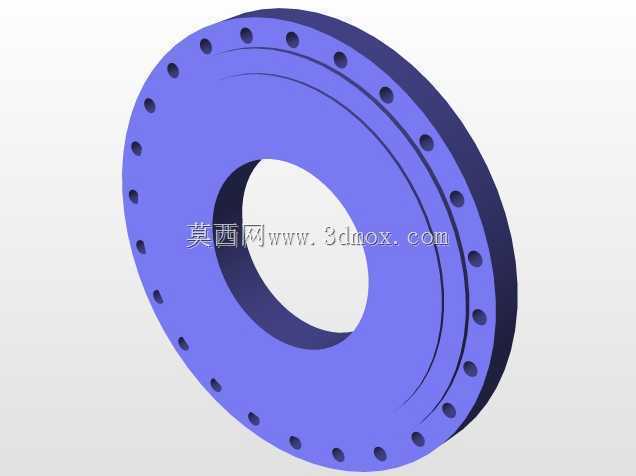

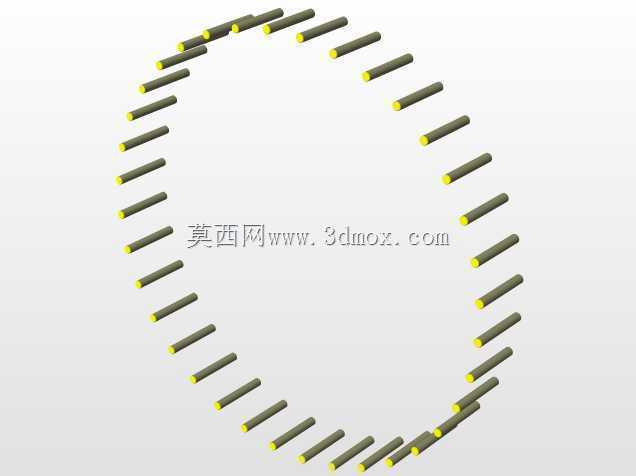

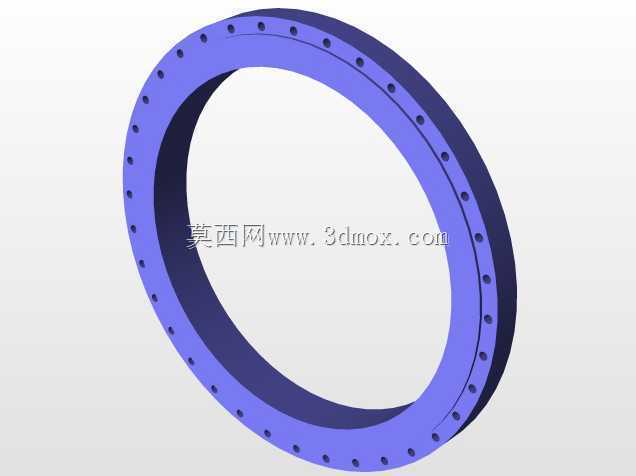

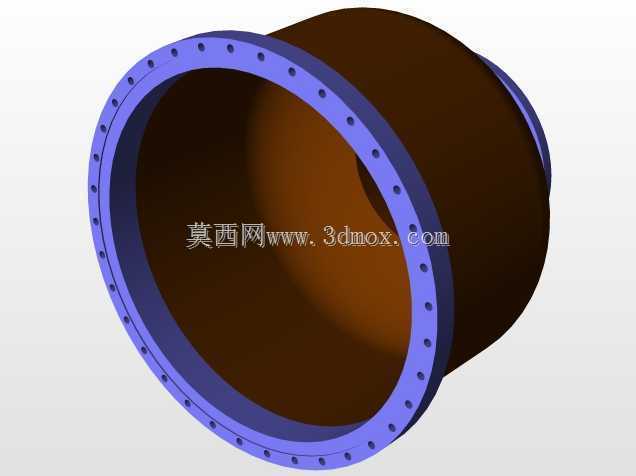

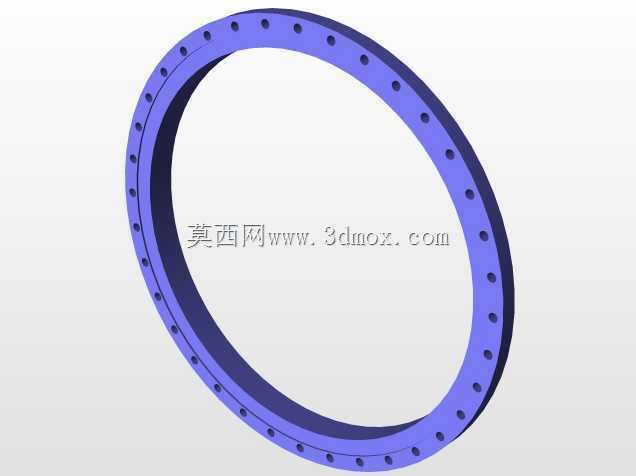

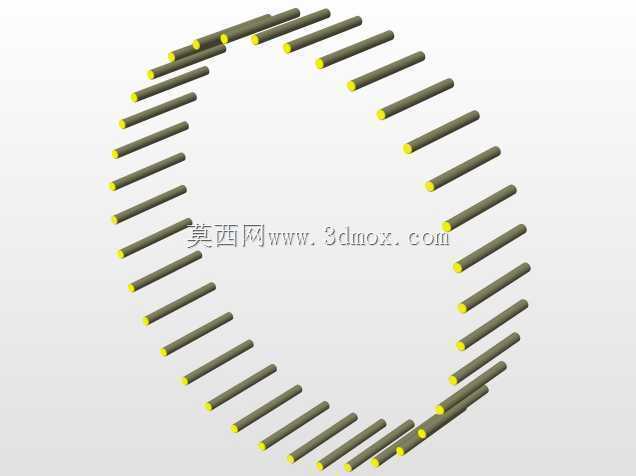

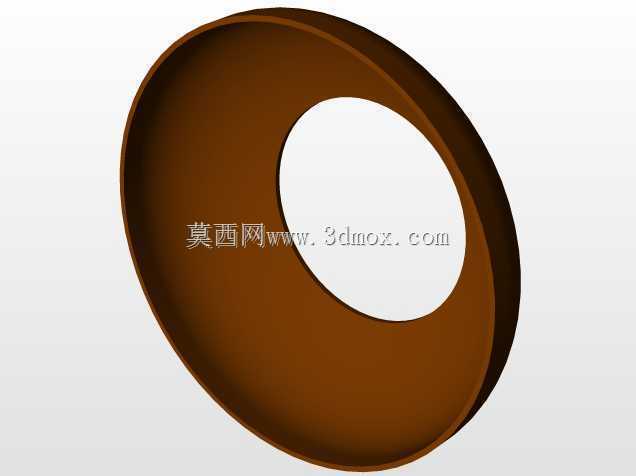

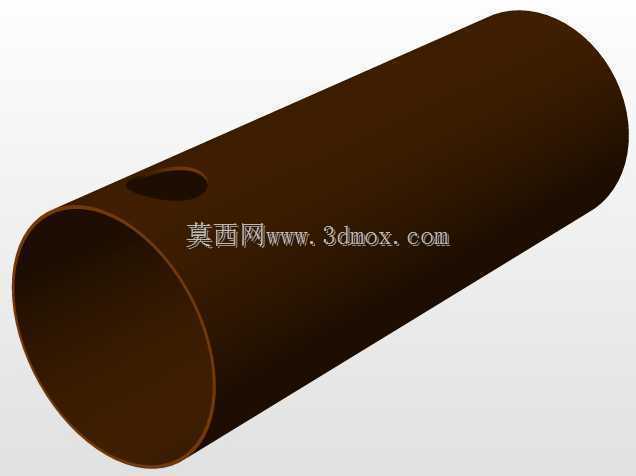

　　筒体下部设置的鞍式支撑结构是设计时重点考量的安装边界部分，支撑脚的开孔位置匹配常规工业管廊的预埋螺栓间距，支撑面和筒体接触的位置做了圆弧贴合处理，避免局部应力集中导致筒壁磨损，支撑高度预留了底部排污接口的安装空间，日常运维时可在筒体最低点安装排污阀，定期排空筒内沉积的杂质。筒体另一端的缩径结构是为了适配不同管径的管线对接需求，缩径段的锥角按照流体阻力最小的原则做了平滑过渡设计，减少介质流经时的局部压损，避免出现湍流导致的管线振动。建模过程中对法兰的螺栓孔做了阵列特征处理，孔位公差按照GB/T 9119的板式平焊法兰标准做了参数化设置，可直接导出工程图用于生产下料；筒体和法兰、支撑脚的连接位置都做了焊接坡口的结构预留，

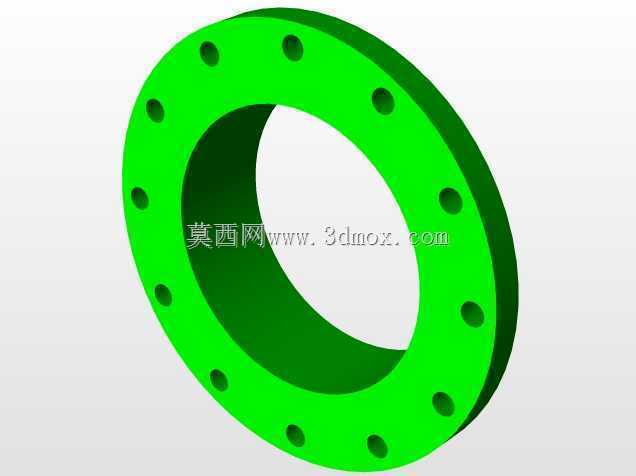

　　方便生产环节制定焊接工艺，减少现场加工的工作量。实际选型时，可根据现场管线的通径、承压等级调整筒身长度和法兰规格，支撑结构的高度也可根据现场安装空间做适应性调整，整个结构的外形尺寸控制在常规管线安装的净空要求范围内，不需要额外扩大管廊的安装空间，适配多数工业厂区的现有管线改造场景。
