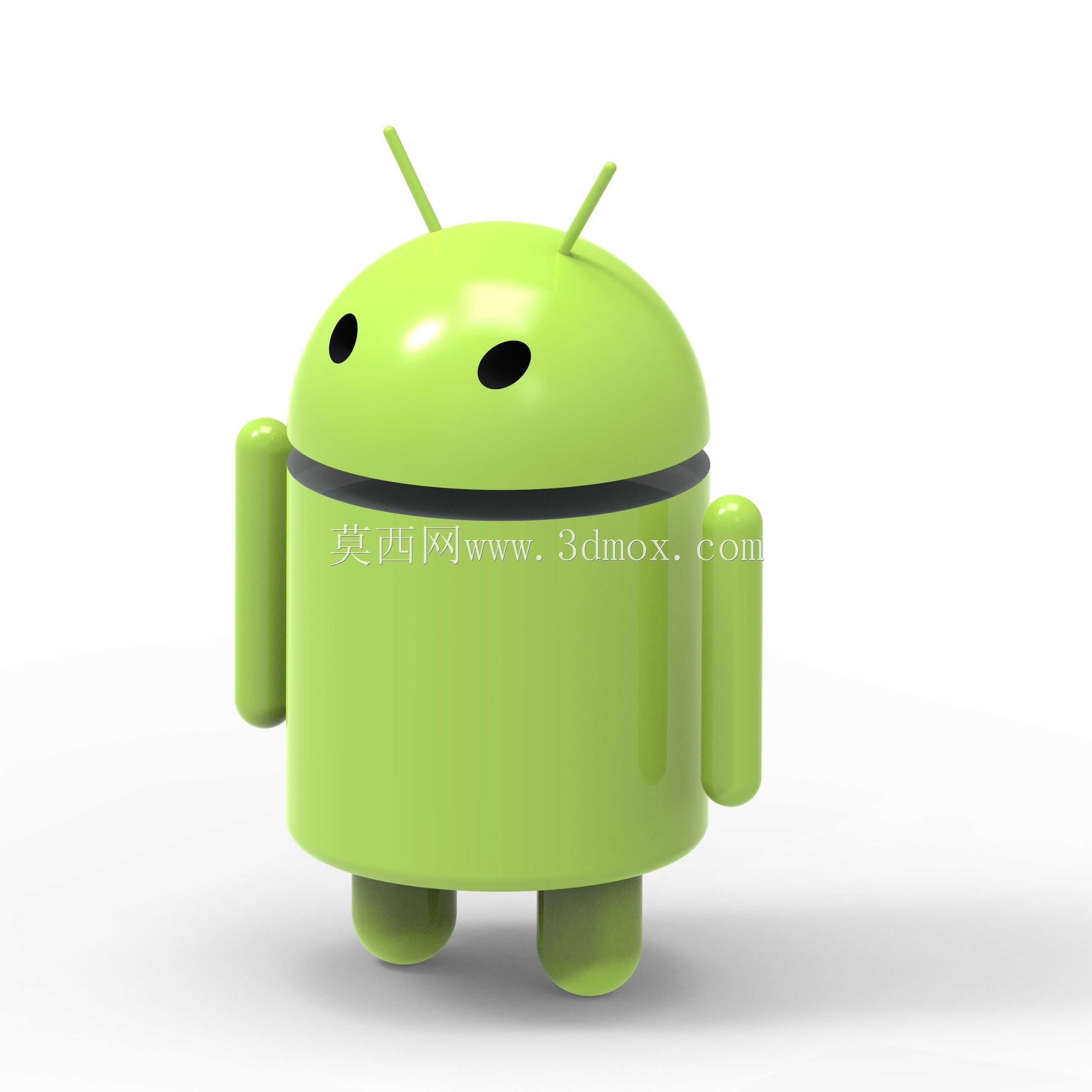

安卓形象卡通机器人立体结构设计

　　这款仿生卡通机器人的三维结构设计，最初的需求场景来自数码周边展示道具、科技主题美陈摆件以及编程启蒙教学演示载体三个方向，在做结构拆解前先梳理了不同场景下的使用边界：作为桌面展示摆件时，整体高度控制在120mm左右，底部支撑面直径不超过80mm，可直接放置在常规工位隔板、展会展台层板上，不会占用过多陈列空间；作为少儿编程教学的演示载体时，外壳预留了2mm的均匀壁厚，内部空腔可容纳直径50mm以内的控制电路板、小型舵机与纽扣电池组，不需要额外破坏外观结构就能完成功能拓展；作为线下活动的互动道具时，外壳的所有棱边都做了R3以上的圆角过渡，没有尖锐凸起，避免人员接触时产生磕碰划伤。

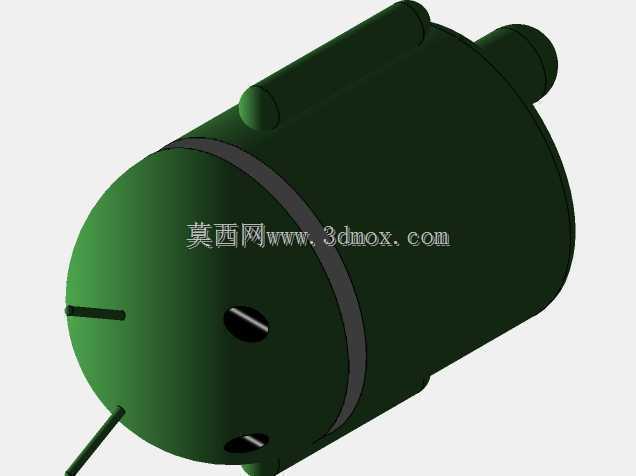

　　设计过程中没有采用复杂的曲面拼接思路，主体躯干部分用回转体结构做基础形态，保证外壳壁厚均匀，后续如果做注塑开模或者3D打印加工，都能避免壁厚不均导致的缩痕、打印翘曲问题。头部的两根天线采用直径4mm的圆柱结构，与头部顶面采用插接配合，配合深度控制在6mm，既保证安装后的结构强度，不会因为轻微触碰就脱落，也方便后期拆卸更换不同配色的天线配件。手臂部分采用独立的圆柱直臂结构，与躯干侧面的连接位预留了0.2mm的转动间隙，不需要额外添加转轴零件，就能实现手臂小角度的手动转动，满足不同展示姿态的调整需求，同时简化了装配步骤，不需要额外的紧固件就能完成手臂与躯干的组合。

　　底部的两个支撑脚采用对称分布的半圆柱结构，与躯干底部为一体化设计，两个支撑脚的中心距控制在45mm，支撑脚的底面做了0.5mm的内凹处理，粘贴防滑硅胶垫后不会出现放置不稳的晃动问题，同时整个模型的重心落在两个支撑脚连线的中心位置，即使手臂调整到单侧最大转动角度，整体重心偏移量也不会超出支撑面边界，不会出现侧翻问题。眼部的两个黑色区域采用下沉0.3mm的凹槽设计，后续加工时可以直接填充黑色油墨或者粘贴黑色亚克力片，不需要额外做凸起结构，避免运输过程中眼部凸起被刮花磨损。躯干中部的黑色装饰带采用环形凹槽结构，凹槽深度0.8mm，宽度8mm，装配时可以直接嵌入同尺寸的黑色橡胶圈或者喷涂黑色涂层，既还原了形象的识别特征，也让上下两部分外壳的拼接缝隐藏在装饰带位置，提升外观的整体整洁度。

　　在结构细节处理上，所有的配合面都做了0.1mm的拔模斜度，不管是采用3D打印FDM工艺做小批量样件，还是开模做注塑量产，都能顺利脱模，不需要额外做后期的打磨修整。内部空腔的加强筋采用1.5mm厚度的十字筋布局，筋位与外壳内壁的连接位做了R1的圆角过渡，避免应力集中导致的外壳开裂，同时加强筋的高度比外壳内壁低1mm，不会影响内部电子元件的安装空间。如果作为静态摆件使用，整个模型可以拆分为头部、躯干、两个手臂、两个天线共五个零件，所有零件都采用卡扣式连接，不需要胶水或者螺丝就能完成装配，降低了普通用户的组装门槛；如果作为功能拓展载体，头部与躯干的连接位预留了走线孔，孔径3mm，可以穿过舵机控制线、电源线等线材，不会因为走线破坏外观的完整性。

　　从实际应用的适配性来看，这个结构设计既满足了静态展示的外观还原度要求，也预留了足够的功能拓展空间，不需要对整体结构做大幅修改，就能适配不同场景的使用需求：做桌面摆件时可以直接采用PLA材料整体打印，表面做哑光绿色喷涂，还原卡通形象的质感；做教学演示载体时，可以在手臂连接位加装微型舵机，配合内部的控制板实现手臂的简单摆动，作为少儿编程入门的实操载体；做大型美陈道具时，可以按照比例等比放大尺寸，外壳采用玻璃钢材质制作，内部预留钢结构安装位，满足户外展示的结构强度要求。整个设计过程没有冗余的结构零件，所有的造型特征都同时兼顾了外观识别性与结构实用性，避免了为追求外观效果而牺牲加工便利性与结构可靠性的问题。
