精密多腔注塑模具整体结构设计

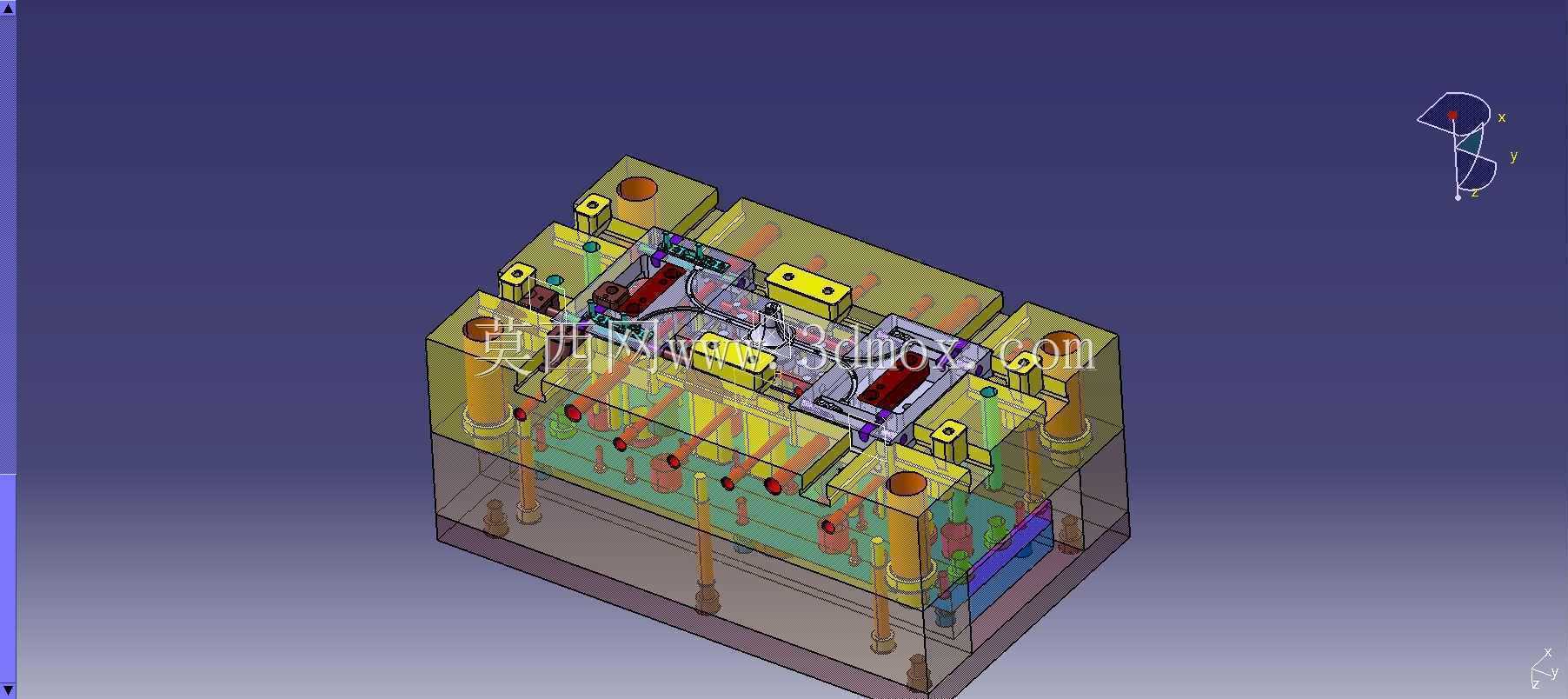

　　这套模具结构针对中小型精密塑胶件量产场景开发，适配卧式注塑机安装使用，核心解决多腔注塑过程中填充不均、冷却效率不足、顶出变形等常见量产问题。从整体布局来看，模架采用标准龙记模胚规格，定模侧与动模侧的导柱导套配合间隙控制在0.02mm以内，合模过程中可实现精准导向，避免型腔错位导致的产品飞边问题。

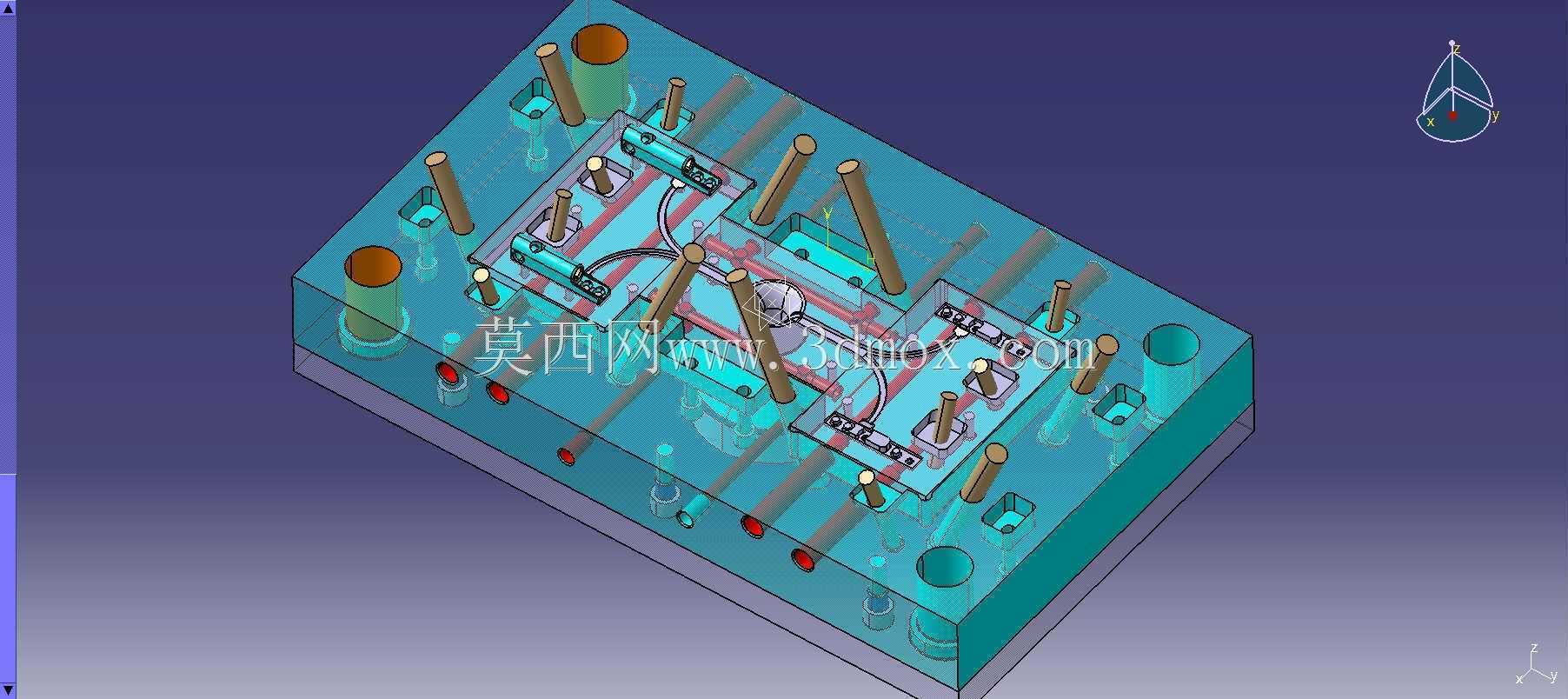

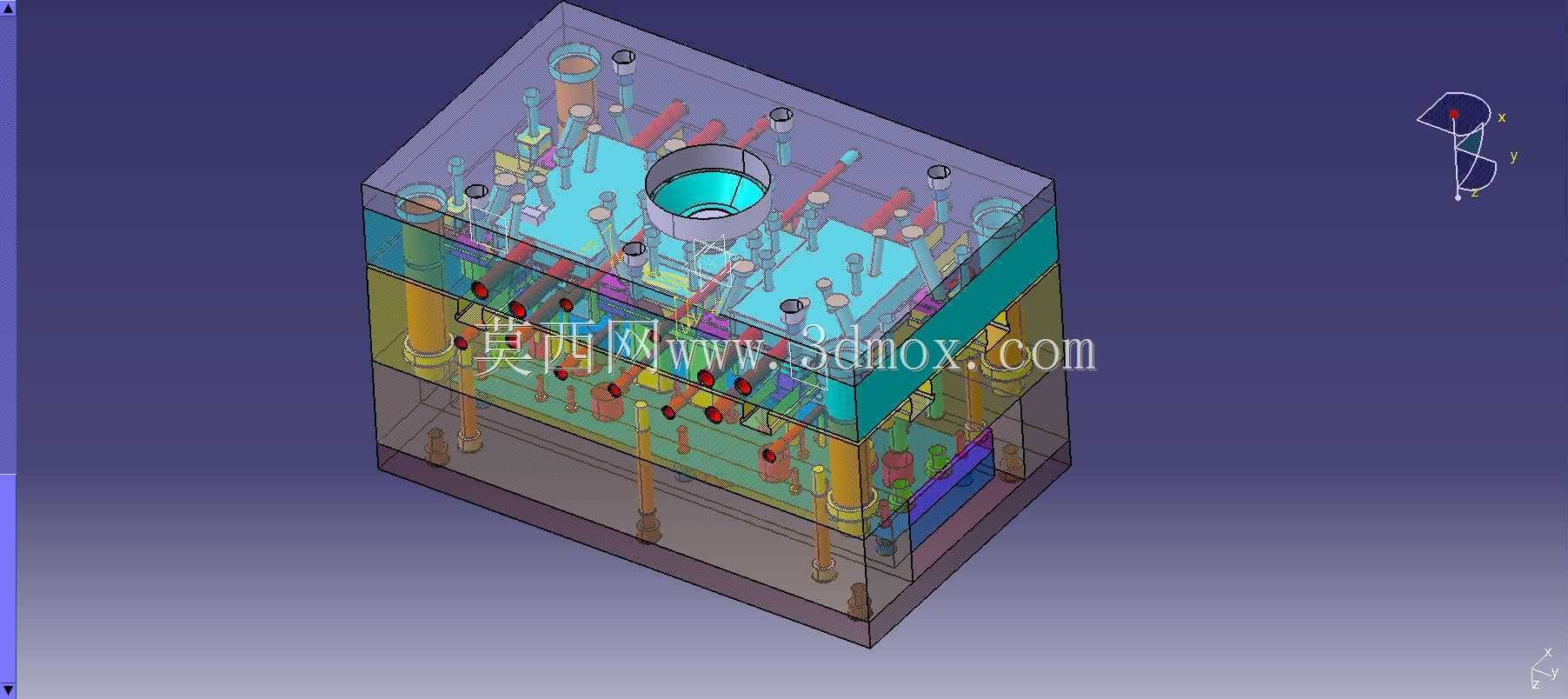

　　型腔部分采用一模多腔对称排布，流道设计采用平衡式布局，熔融塑胶从主浇道进入后，通过分流道均匀分配至各个型腔，分流道截面采用梯形设计，相比圆形截面加工难度更低，同时能保证塑胶流动过程中的压力损失控制在合理范围，各型腔填充时间差不超过0.1s，有效降低不同型腔产品的尺寸差异。冷却水路围绕型腔与分流道周边环形布置，水路直径设置为8mm，水路距离型腔壁的距离保持在15mm左右，既保证冷却效率，又避免距离过近导致的型腔壁强度不足问题，进出水接头采用标准PT1/4规格，可直接对接工厂现有冷却水循环系统，量产过程中模温可稳定控制在60±5℃，产品成型周期可缩短15%左右。

　　顶出机构采用圆顶针与扁顶针组合排布，针对产品内部深筋位置搭配扁顶针，避免顶出过程中筋位断裂或顶白，顶针排布位置避开产品外观面，保证成型后产品外观无顶针痕迹。顶出板与复位杆配合精度控制在0.03mm，合模过程中复位杆可带动顶出板精准回位，避免顶针与型腔碰撞损坏。模具四周设置有独立的支撑柱，支撑柱排布在注塑机注射压力集中区域，可有效降低模架在注射过程中的变形量，支撑柱高度比模脚高出0.05mm，合模后可提供足够的支撑力，减少长期量产导致的模架疲劳变形。

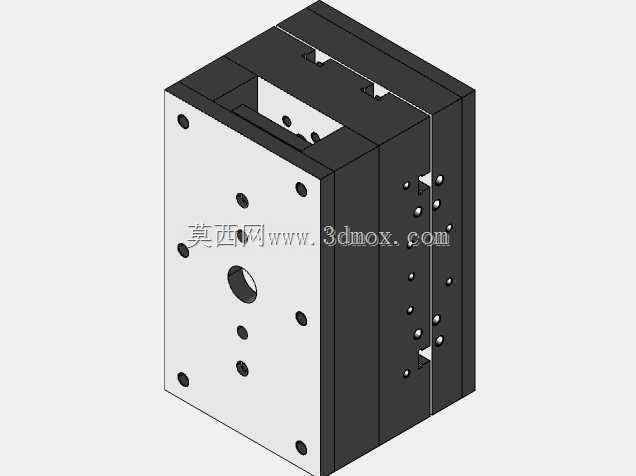

　　安装边界方面，模具整体长宽尺寸适配200T卧式注塑机的哥林柱间距，定位圈采用标准100mm直径规格，可直接与注塑机定位孔配合，浇口套球面半径匹配注塑机喷嘴尺寸，注射过程中不会出现漏胶问题。模具动定模侧均设置有吊环孔，可配合吊环实现模具的吊装与拆装，日常维护过程中可快速拆分动定模，清理型腔残留塑胶或更换损坏的顶针配件。排气槽开设在型腔填充末端，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，避免产品出现烧焦、缺胶问题，又不会导致熔融塑胶溢出形成飞边。整套结构在设计过程中充分考虑量产维护需求，易损件均采用标准件规格，无需单独定制加工，出现磨损后可直接采购标准配件更换，大幅降低模具维护成本与停机时间。
