V型六缸汽车动力总成结构设计

项目分类:发动机 发布时间:2022-01-29 ID:528975
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计
  • V型六缸汽车动力总成结构设计

  在乘用车动力系统的开发流程里,V型六缸动力单元的结构匹配一直是兼顾动力输出平顺性与机舱布置紧凑性的核心方案,这类动力装置多用于中高端乘用车、轻型商用车辆以及小型特种作业设备的动力源,能够在较宽的转速区间内输出稳定扭矩,相比直列六缸结构,V型布局的纵向尺寸更短,能够适配前置前驱、前置后驱以及四驱等多种驱动形式的机舱安装边界,降低整车传动系统的布置难度。

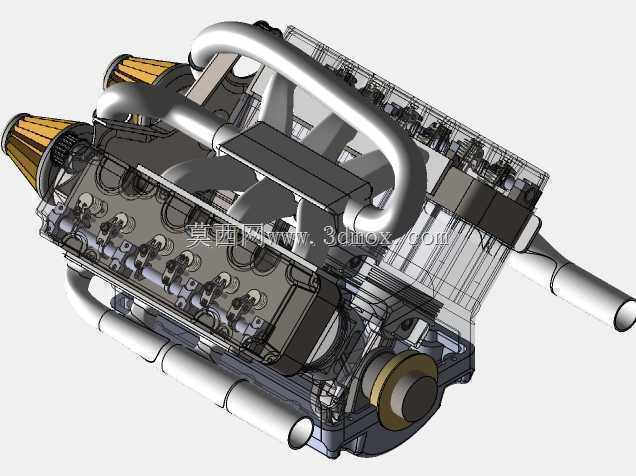

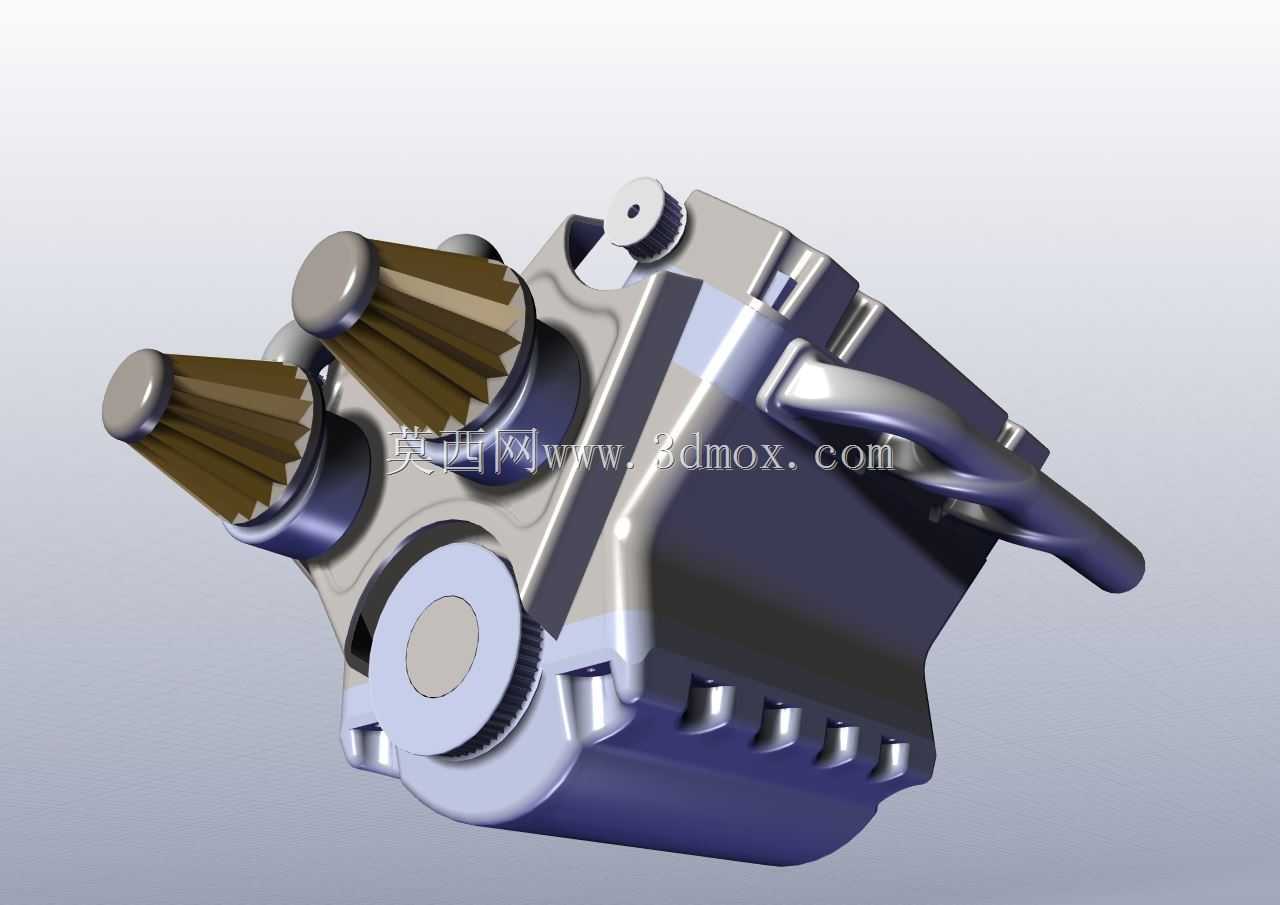

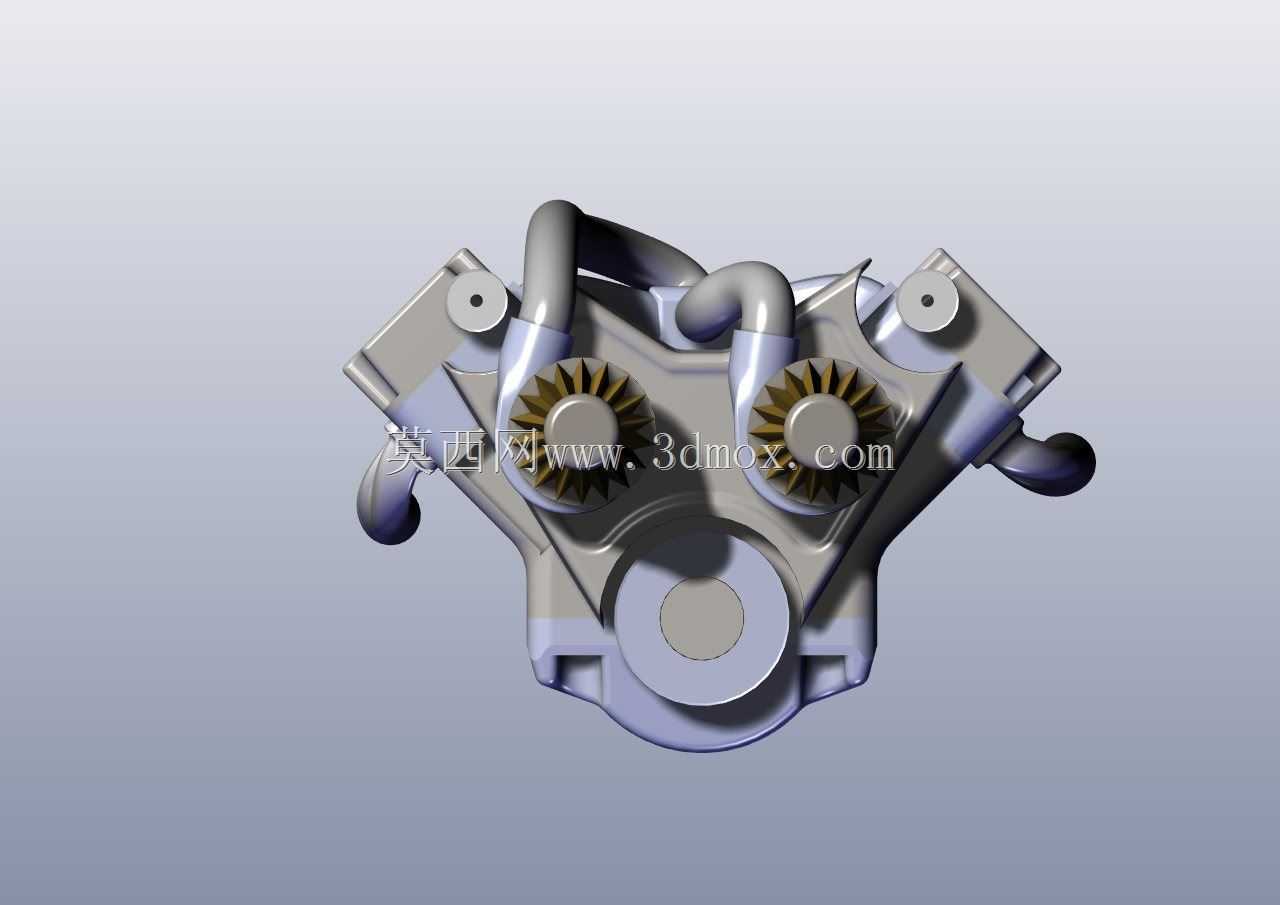

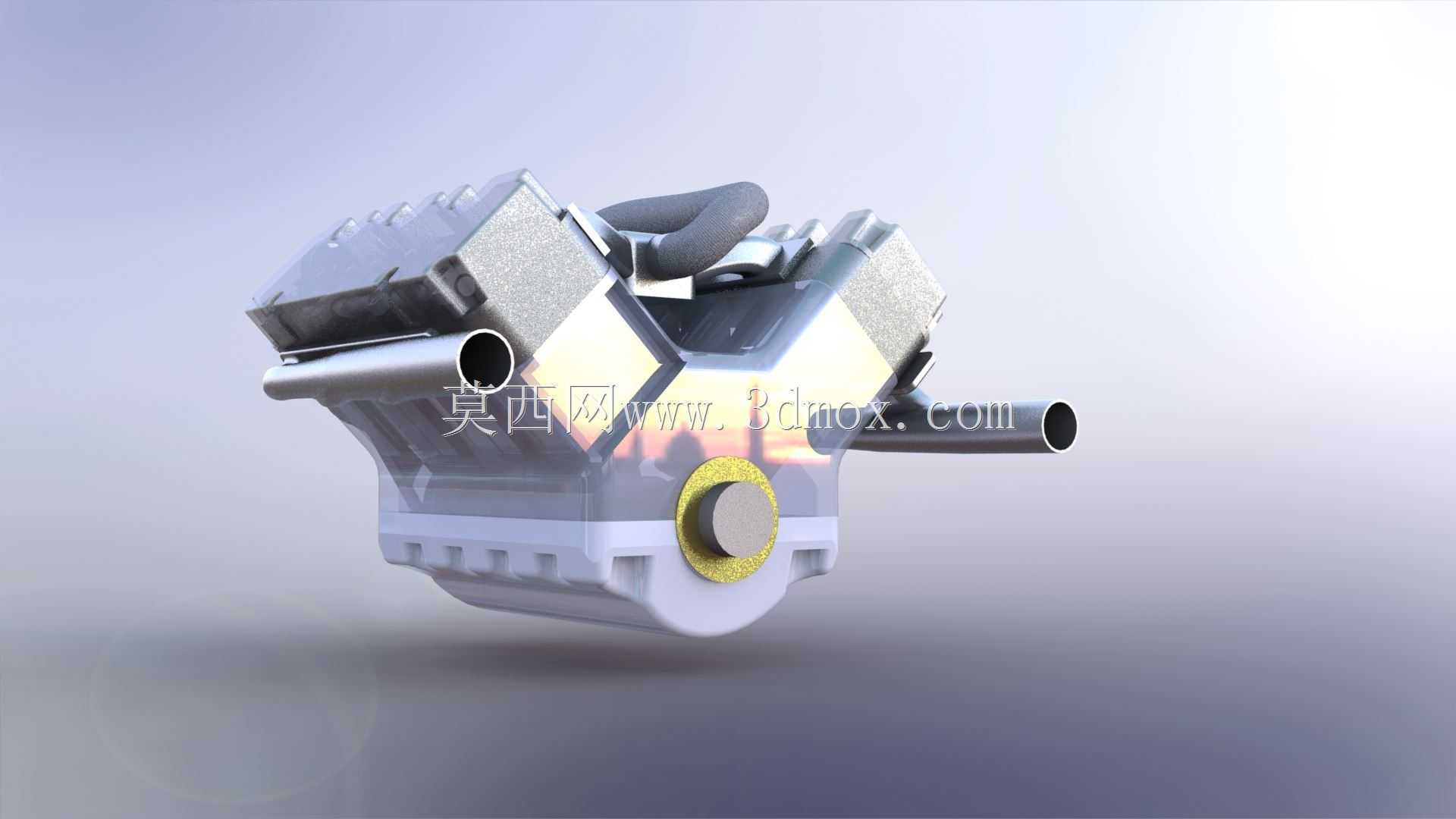

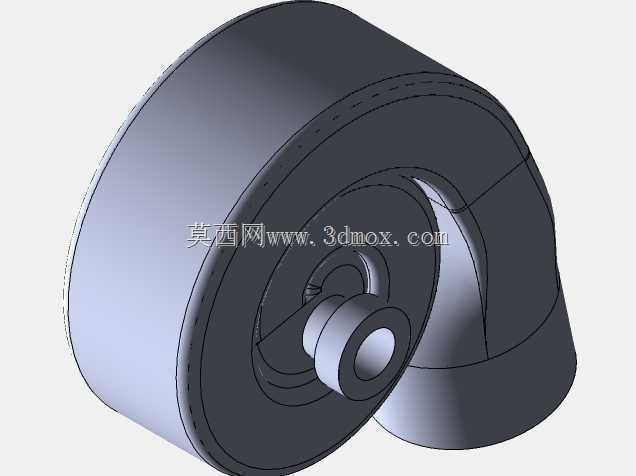

  从实际功能特性来看,这套V6动力结构采用两列气缸夹角布置的形式,每列三个气缸,曲轴的曲柄销按照特定相位角排布,能够让各气缸的做功行程均匀错开,大幅降低运转过程中的一阶、二阶振动,减少额外的平衡轴配置需求,同时V型结构的缸体整体刚度更高,能够承受更高的爆发压力,适配涡轮增压、自然吸气等不同进气形式的动力调校需求。进排气通路分别布置在两列气缸的外侧与内侧区域,能够缩短进气管路长度,提升进气响应速度,同时排气歧管的布置更靠近涡轮增压器的安装位,能够减少排气能量损耗,提升增压系统的工作效率。

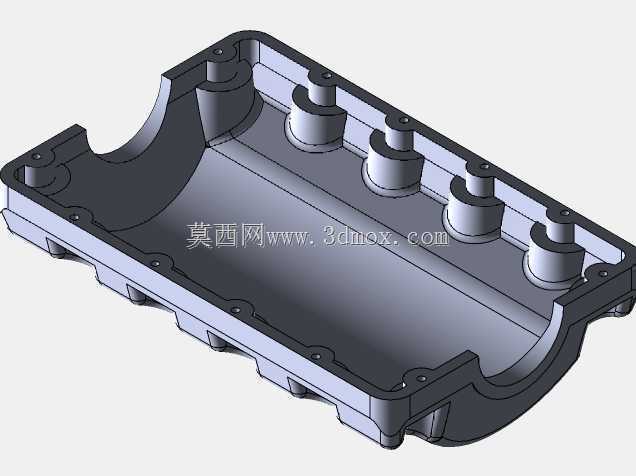

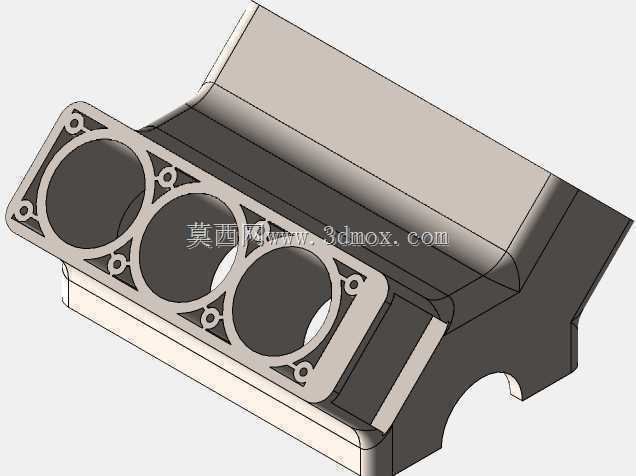

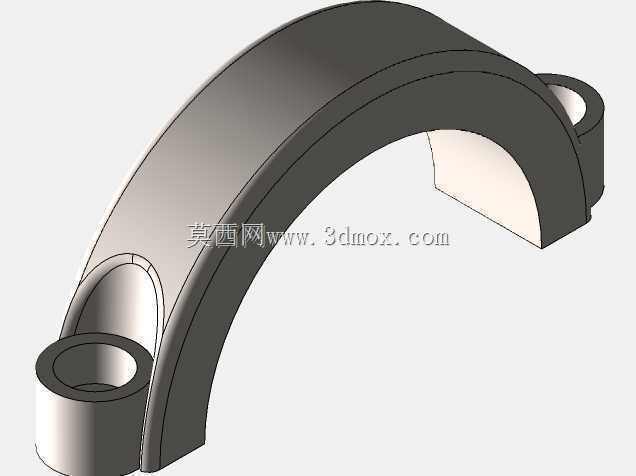

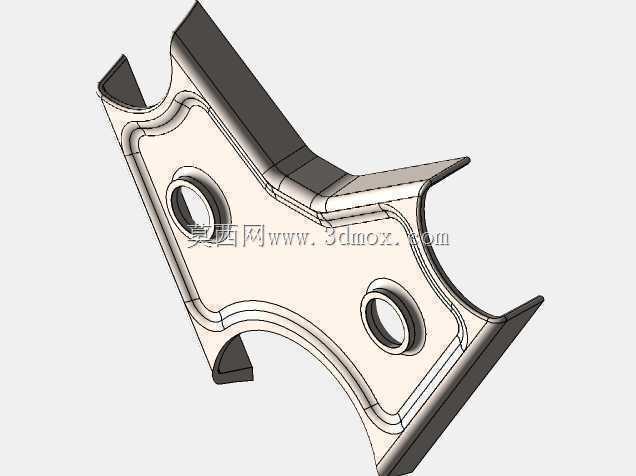

  在结构设计的思路上,首先要确定的是两列气缸的夹角参数,常规V6动力的夹角多采用60度设计,这个角度下各缸的点火间隔能够均匀分布在120度曲轴转角,运转平顺性最优,同时缸体的整体宽度不会过大,能够适配多数乘用车的机舱横向安装空间。缸体部分采用上下分体式设计,上缸体集成气缸套安装位、冷却水套以及主润滑油道,下缸体也就是曲轴箱部分集成主轴承座、回油通道以及油底壳安装法兰,这种分体式设计能够提升缸体的加工工艺性,同时在主轴承座位置采用加强筋结构,提升曲轴支撑位置的结构强度,避免高转速下主轴承座出现变形导致的轴瓦异常磨损。

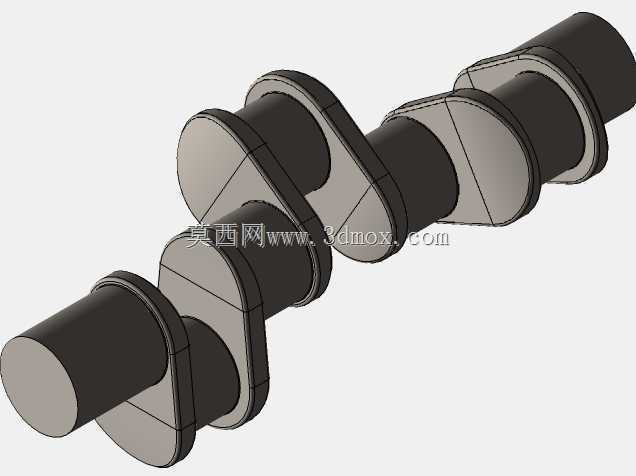

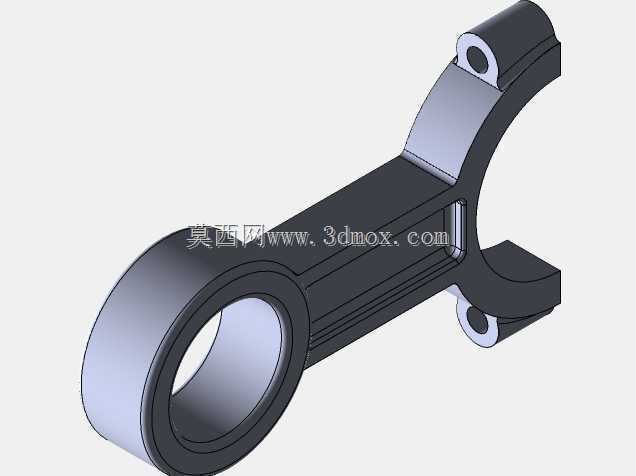

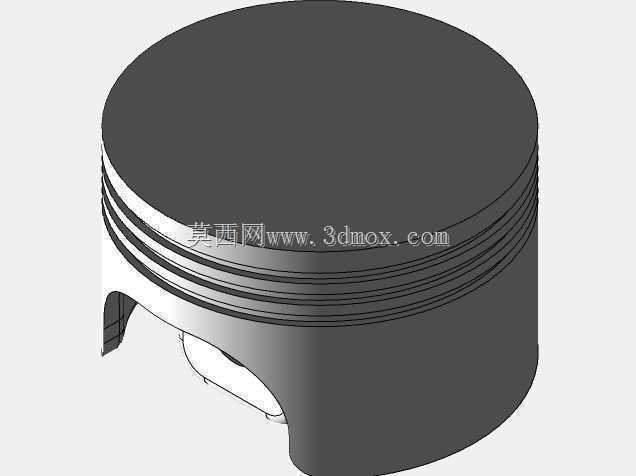

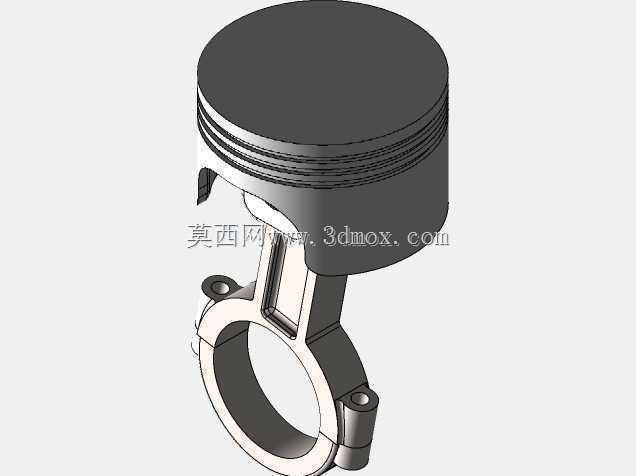

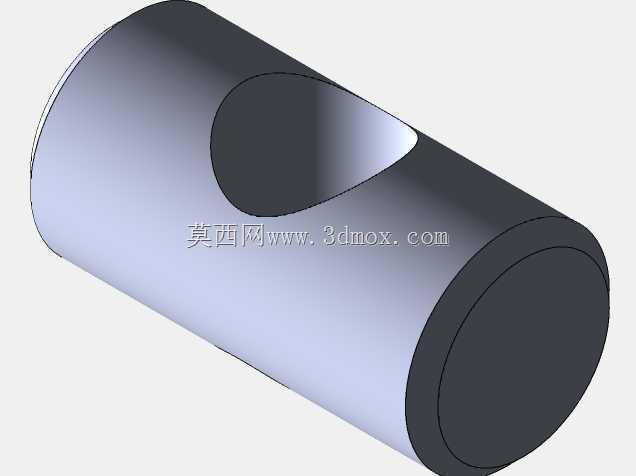

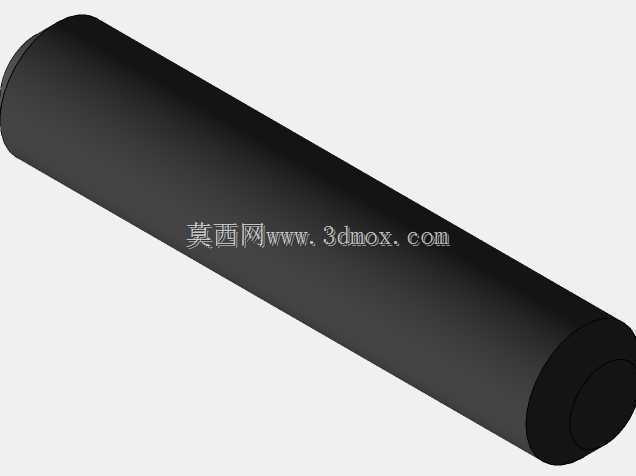

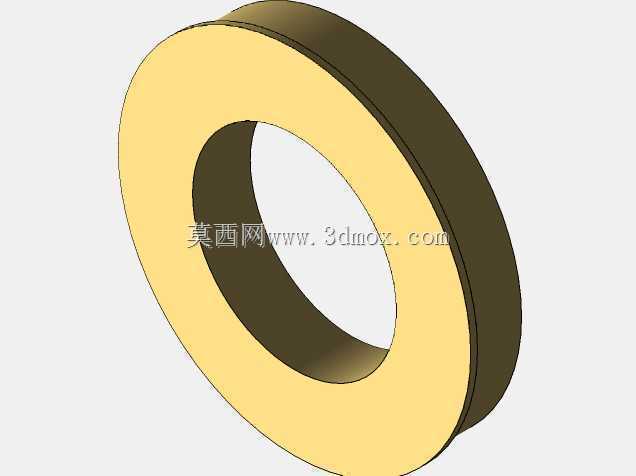

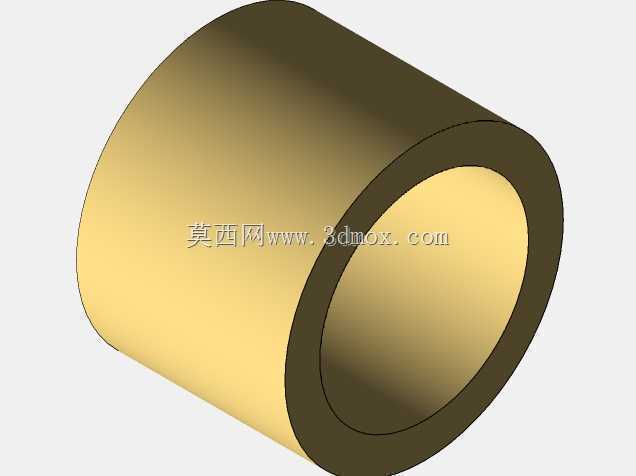

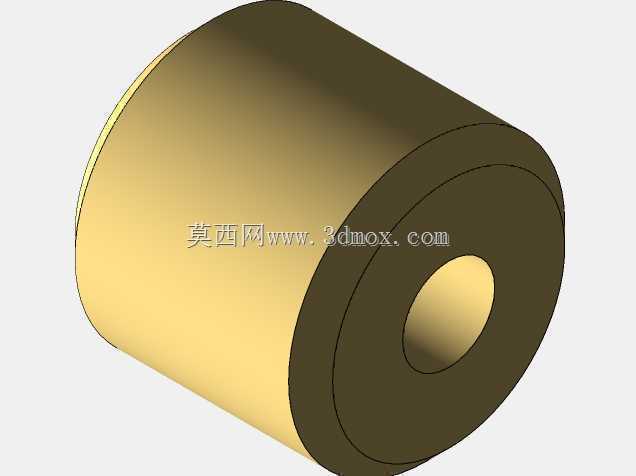

  曲柄连杆机构的设计是整个动力单元的核心,曲轴采用全支撑结构,每个曲柄销两侧都设置主轴颈支撑,能够大幅提升曲轴的抗弯刚度,曲轴前端集成正时齿轮、皮带轮以及扭转减振器的安装位,后端集成飞轮与离合器的连接法兰,扭转减振器的选型需要匹配曲轴的固有振动频率,避免在常用转速区间出现共振问题。活塞采用铝合金材质,裙部设置石墨涂层降低摩擦阻力,活塞环采用三道环设计,分别承担气密封、油刮除的功能,连杆采用锻钢材质,大头采用分体式设计,方便与曲轴曲柄销的装配,连杆小头通过活塞销与活塞连接,配合浮动式活塞销结构能够降低运转过程中的磨损。

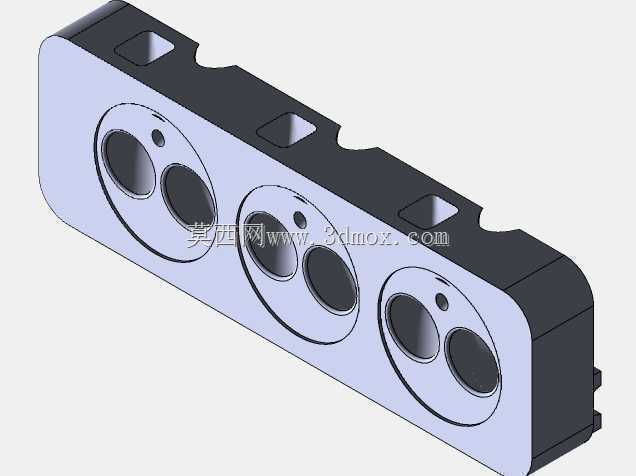

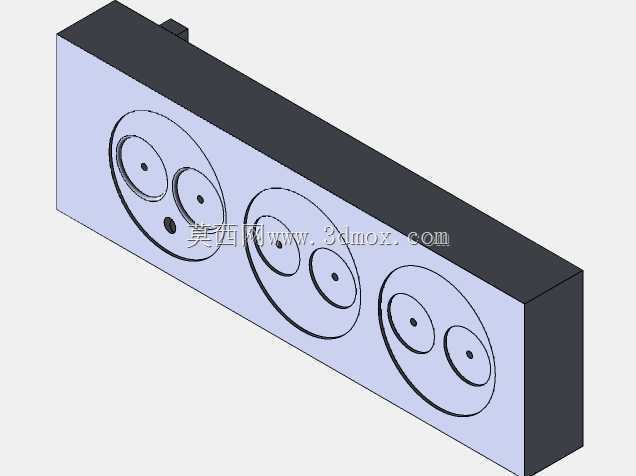

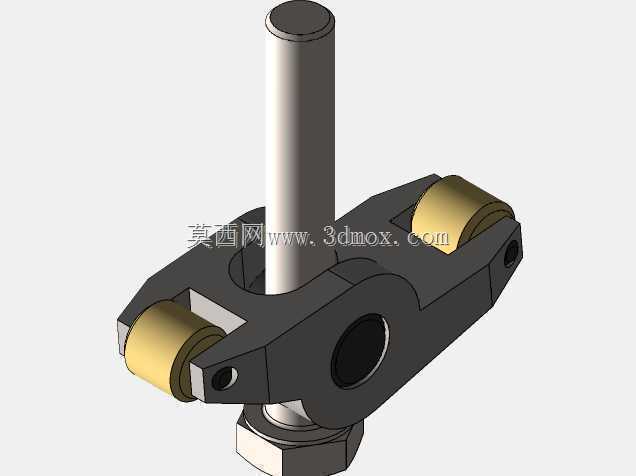

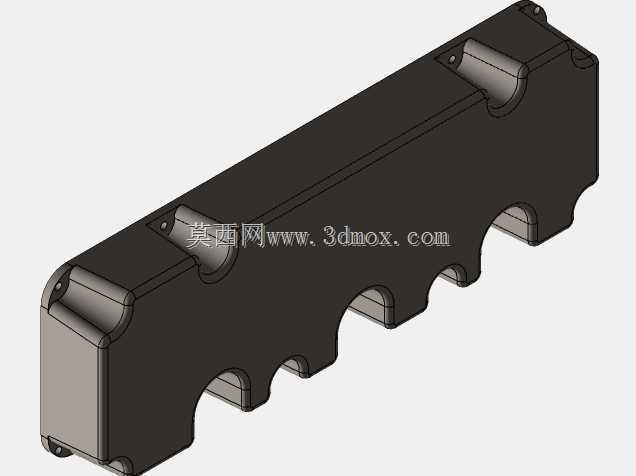

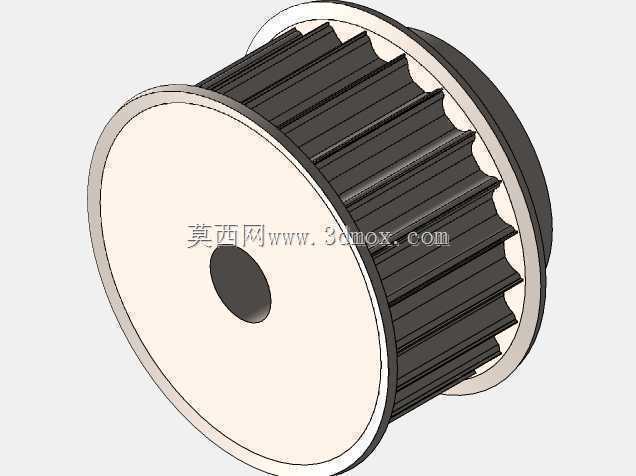

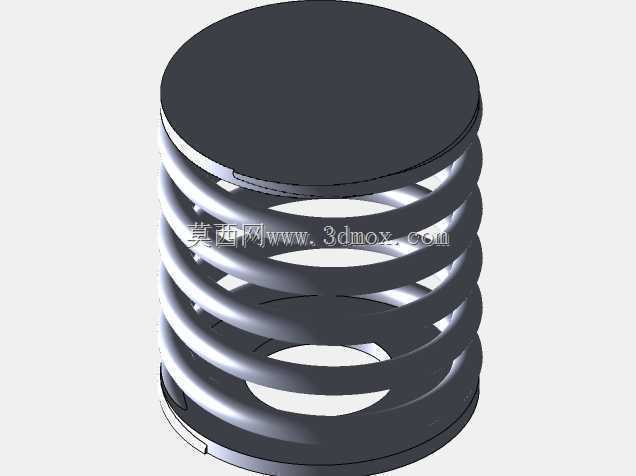

  配气机构的布置采用顶置凸轮轴设计,每列气缸配置两根凸轮轴,分别控制进气门与排气门的开闭,凸轮轴通过正时链条或者正时皮带与曲轴前端连接,保证配气相位与曲轴转角的精准匹配,气门驱动采用液压挺柱结构,能够自动补偿气门间隙,减少运转过程中的气门异响,同时降低维护成本。缸盖部分集成进排气道、燃烧室、火花塞安装位以及凸轮轴轴承座,冷却水套采用分层设计,能够优先冷却燃烧室、气门座圈等高温区域,避免出现局部过热导致的爆震问题。

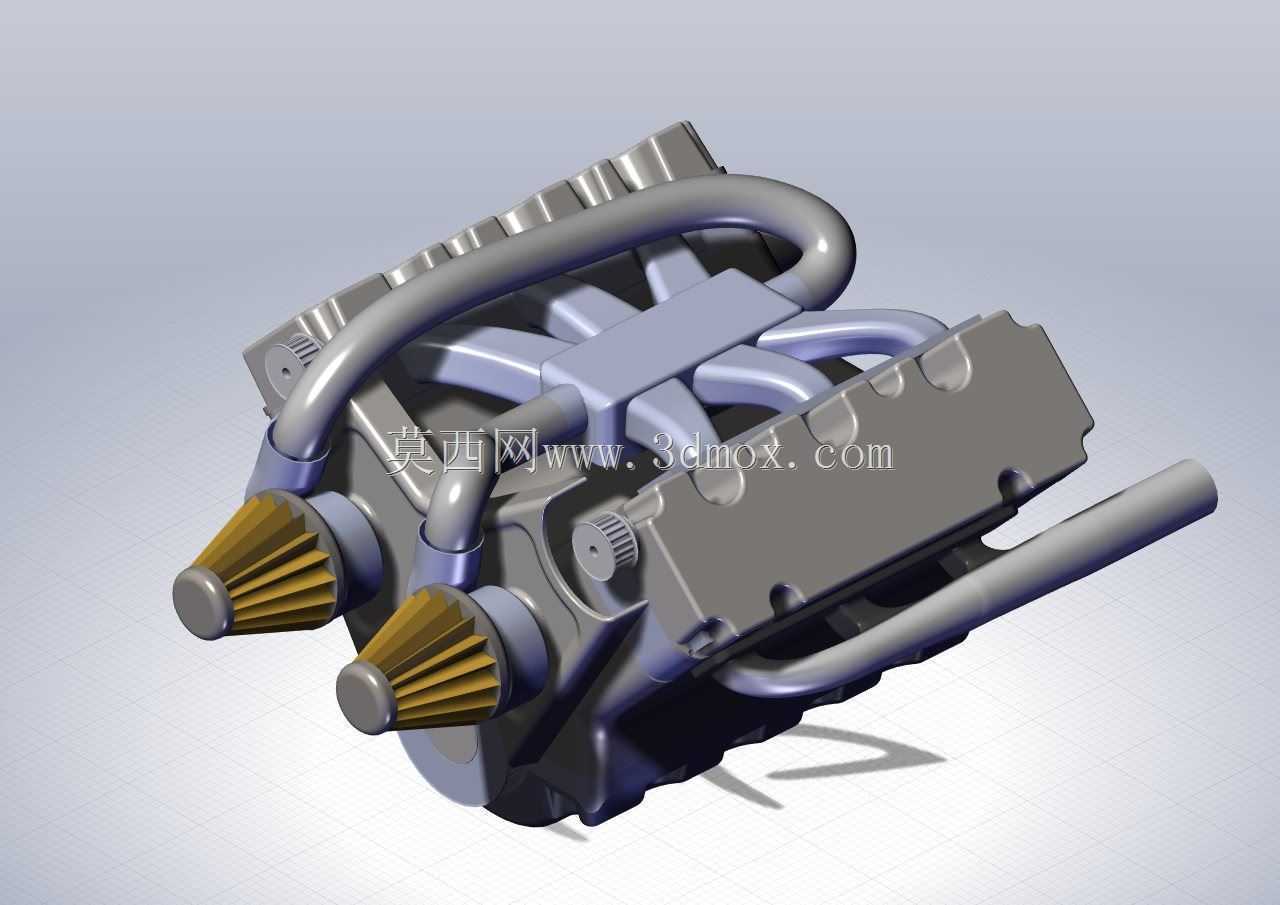

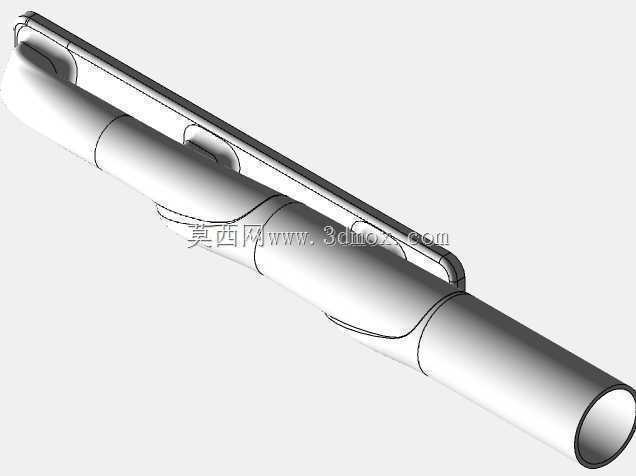

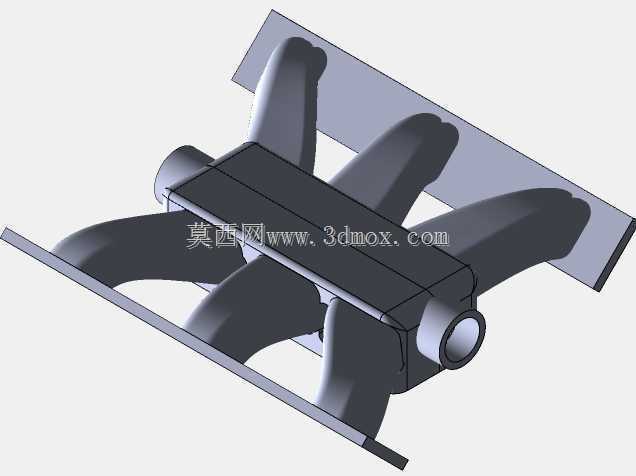

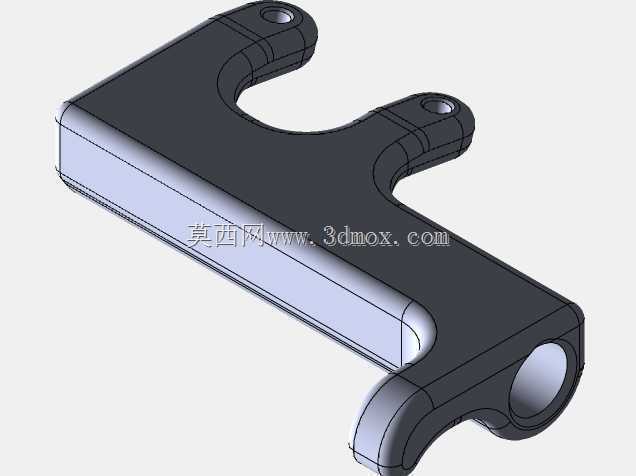

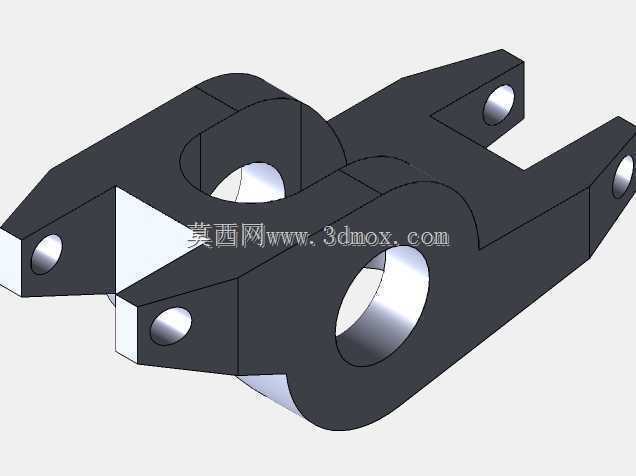

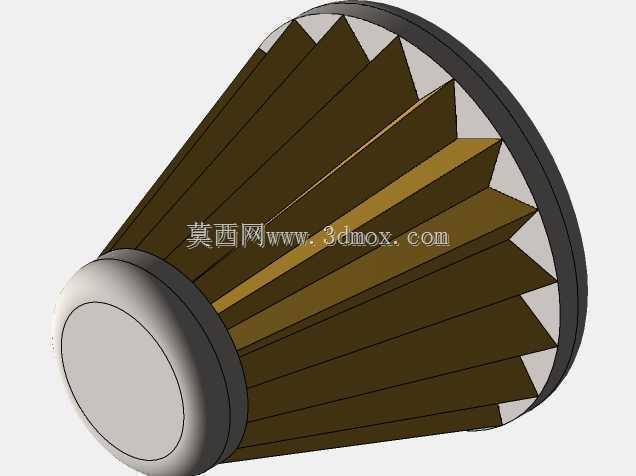

  从安装边界的尺寸来看,这套V6动力单元的整体长度控制在500毫米左右,宽度在650毫米左右,高度在700毫米左右,能够适配多数B级及以上乘用车的前机舱安装空间,安装悬置点分别布置在缸体两侧以及变速箱连接端,三个悬置点的位置经过重心匹配,能够有效过滤动力单元运转过程中的振动传递到车身。进气系统的安装位预留在V型夹角的上方区域,能够缩短进气通路,排气系统的安装法兰分别布置在两列气缸的外侧,方便连接三元催化器与排气中段,前端轮系的布置预留了发电机、空调压缩机、水泵以及转向助力泵的安装位,能够通过一根多楔带驱动所有附件,减少附件传动系统的复杂度。

  在实际的工程应用中,这类V6动力结构的三维建模需要重点关注各运动部件的间隙校核,比如活塞在上止点、下止点位置时与气门的间隙,曲轴运转过程中曲柄与缸体、油底壳的间隙,正时链条运转过程中与链条张紧器、导轨的间隙,避免出现运动干涉问题。同时冷却系统与润滑系统的油路、水路布置需要保证流动阻力在合理区间,冷却水的流量要能够满足全负荷工况下的散热需求,润滑油道的直径要保证各润滑点的机油压力足够,避免出现轴瓦、凸轮轴等部件的润滑不足问题。

  另外,在结构设计阶段还要考虑零部件的装配工艺性,比如缸盖螺栓的拧紧顺序、活塞连杆组的装配空间、正时系统的安装定位结构,这些细节都会直接影响后续的生产装配效率以及后期的维护便利性。油底壳采用冲压钢或者铝合金材质,内部设置挡油板,避免车辆在急加速、急减速或者转弯工况下出现机油液面倾斜导致的机油泵吸空问题,机油集滤器的安装位置要保证在各种行驶工况下都能浸入机油液面以下,保证润滑系统的供油稳定。
