无喉蜗轮蜗杆精密传动组件结构

项目分类:齿轮 发布时间:2022-01-29 ID:528961
  • 无喉蜗轮蜗杆精密传动组件结构
  • 无喉蜗轮蜗杆精密传动组件结构
  • 无喉蜗轮蜗杆精密传动组件结构
  • 无喉蜗轮蜗杆精密传动组件结构
  • 无喉蜗轮蜗杆精密传动组件结构

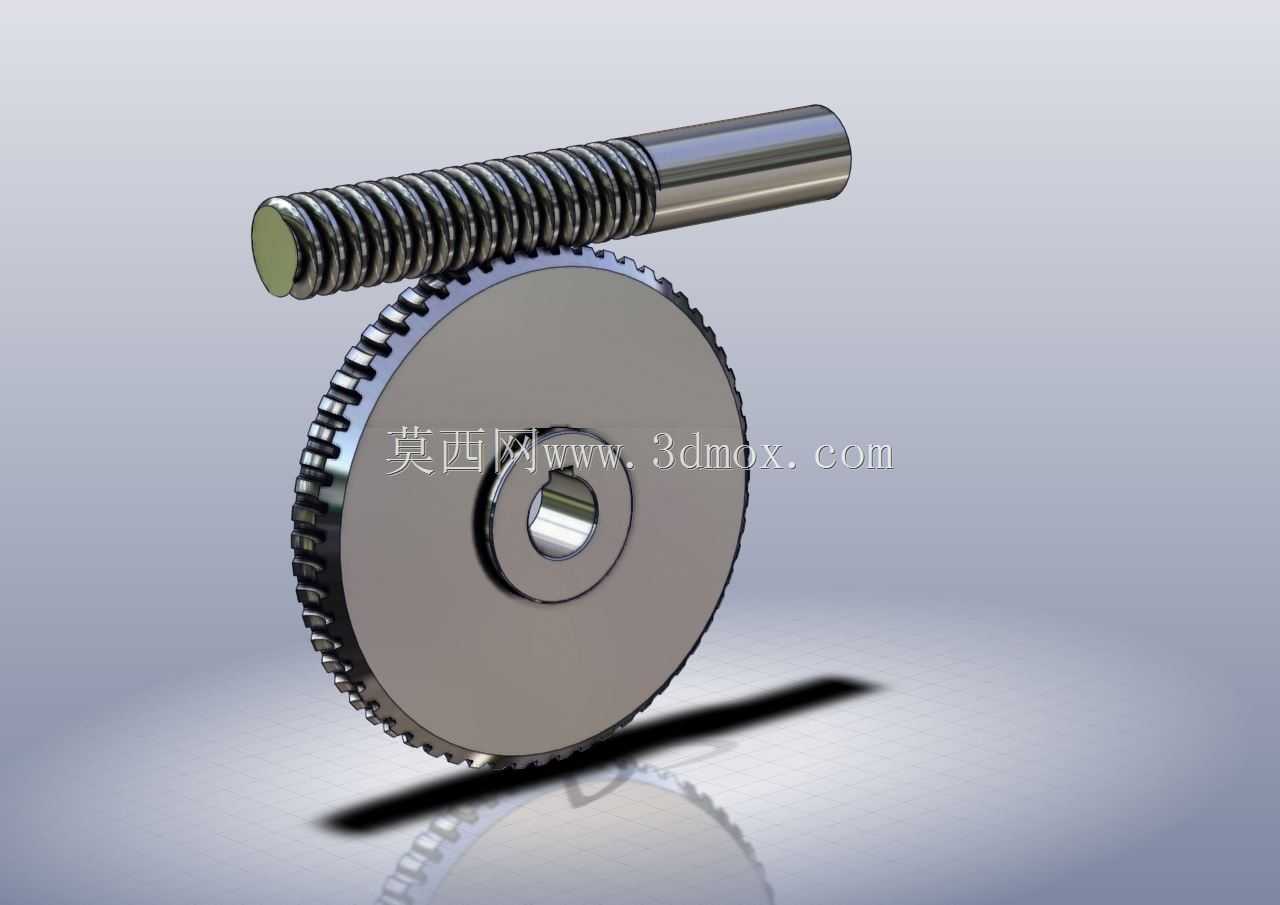

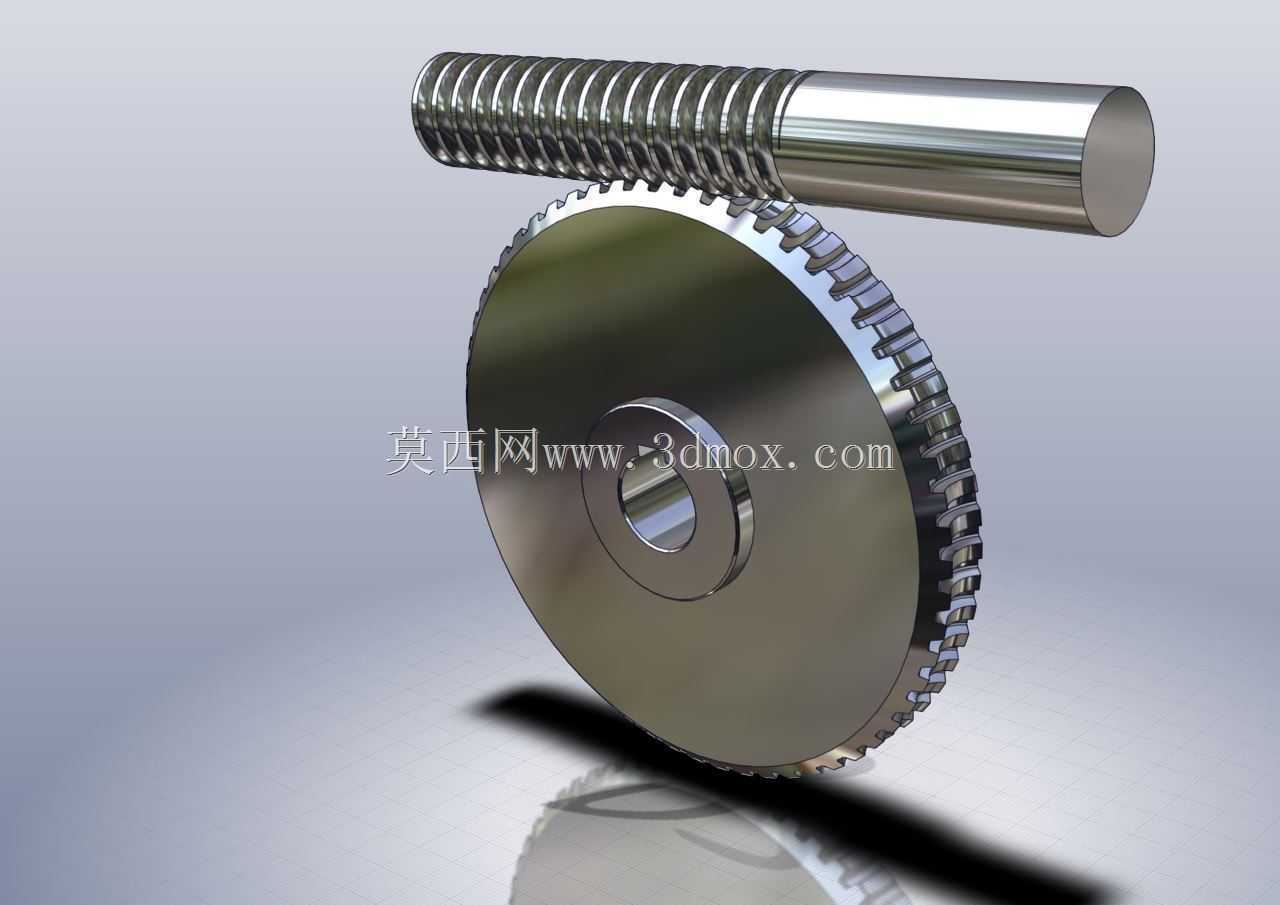

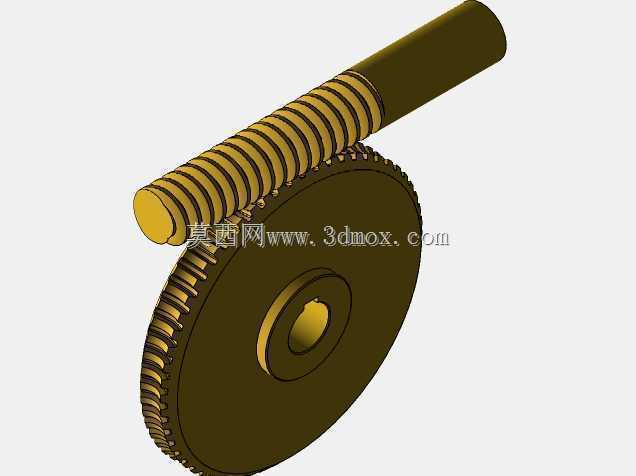

  这套无喉蜗轮蜗杆传动结构,是交错轴传动场景下的典型执行部件,核心适配空间垂直交错的两轴间动力传递需求,在中小功率传动、需要大减速比的设备布局里应用极广。从实际工程落地的角度看,这类结构最常出现在输送线的分度驱动单元、小型自动化设备的进给机构、轻工机械的转速调节模块里,核心优势是单级传动就能实现10到60之间的大减速比,相比多级圆柱齿轮减速结构,能大幅压缩传动链路的占用空间,同时啮合过程是多齿连续接触,传动平稳性远高于交错轴斜齿轮结构,运行时的冲击、振动和噪声都能控制在较低水平,适合对传动平稳性有要求的工位。

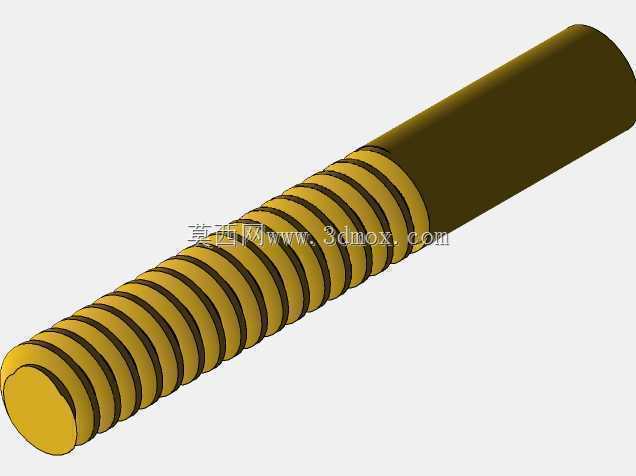

  设计层面首先要考虑的是啮合侧隙的控制,无喉结构的蜗轮齿面没有传统蜗轮的喉径凹面,加工时不需要专用的滚刀成型切削,普通数控铣床配合分度头就能完成齿形加工,对中小批量定制化生产的适配性更好,不过对应的设计阶段就要调整蜗杆的轴向安装位置公差,避免因为齿面接触位置偏移导致的啮合应力集中。蜗杆部分采用的是圆柱梯形齿廓,齿向螺旋升角根据传动比匹配设计,和蜗轮啮合时的接触线长度经过反复校核,确保额定载荷下齿面接触应力在材料许用范围内,不会出现早期点蚀或者胶合失效。

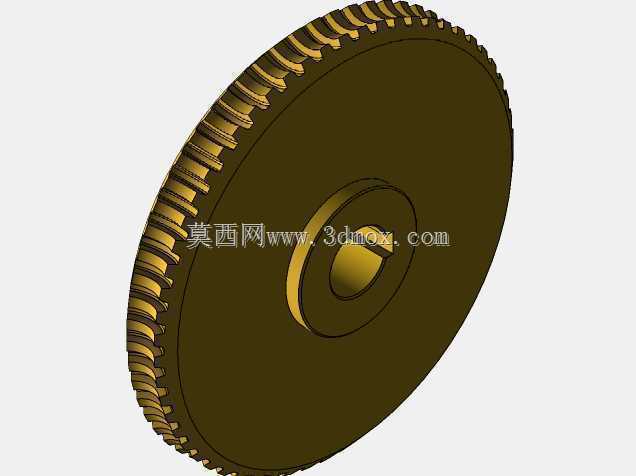

  从安装边界来看,这套组件的蜗轮中心孔为标准通孔设计,可直接适配平键连接的输出轴,安装时需要保证蜗杆轴线和蜗轮轴线的空间垂直度误差控制在0.02mm/m以内,两轴的中心距公差要控制在IT7级精度范围内,否则会大幅降低啮合效率,甚至出现卡滞。蜗杆的两端预留了轴承安装轴颈,可直接搭配深沟球轴承或者角接触轴承做支撑,轴向定位靠轴肩和锁紧螺母实现,安装时要调整好蜗杆的轴向窜动量,保证啮合齿面的接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%,这样才能保证额定载荷下的传动效率稳定在80%以上。

  实际使用场景中,这类无喉蜗轮结构因为没有喉径的结构限制,蜗轮的齿宽可以根据载荷需求做灵活调整,不需要受蜗杆外径的约束,在一些安装空间轴向受限、但径向有一定余量的设备里,反而比传统环面蜗轮有更好的适配性。需要注意的是,这类结构的传动具备反向自锁特性,也就是只能由蜗杆驱动蜗轮,无法通过蜗轮反向驱动蜗杆,这个特性在起重类设备、垂直输送机构里可以起到额外的安全防护作用,避免动力中断后负载反向滑落,但在需要反向传动的场景里就不适用,选型时需要提前明确传动链路的动力流向。

  齿形设计上,蜗轮的齿顶圆和齿根圆都做了倒角处理,避免装配时齿边磕碰损伤啮合面,蜗杆的齿端也做了倒圆,方便安装时顺利导入啮合位置。润滑方面,因为啮合过程中齿面存在相对滑动,设计时预留了油池润滑的空间,蜗轮箱体的油位高度刚好浸没蜗轮齿根1到2个齿高,运行时可以通过蜗轮的转动带起润滑油覆盖整个啮合面,降低齿面磨损,延长部件使用寿命。和普通圆柱齿轮传动相比,这套蜗轮蜗杆组件的输入轴和输出轴呈90度垂直布局,非常适合设备内部动力方向需要转向的布局场景,不需要额外增加锥齿轮转向单元,进一步简化了设备的整体结构,减少了传动链路的零件数量,降低了装配和后期维护的复杂度。
