异形曲面流体造型创意摆件结构设计

　　本次设计的异形曲面流体造型构件，最初的应用场景定位在工业产品外观展示的概念样件、文创类机械艺术装置以及工业设计教学的曲面建模演示载体上，区别于常规标准化机械零部件，这类构件没有明确的传动、承载类强制功能，核心作用是通过连续顺滑的曲面过渡，展现三维建模中自由曲面的构建逻辑，同时可作为桌面陈设、展会展示的实体样件使用。从实际用途来看，该构件可直接通过3D打印、五轴铣削加工制作成实体样件，放置在工业设计展厅、机械实验室作为曲面建模成果展示件，也可经过表面抛光、金属镀层处理后，作为高端文创摆件适配办公空间、工业主题展馆的陈设需求，部分场景下还可作为流体力学演示的简化参照模型，用来直观展示类流体凝固形态的曲面连续性特征。在功能特性层面，

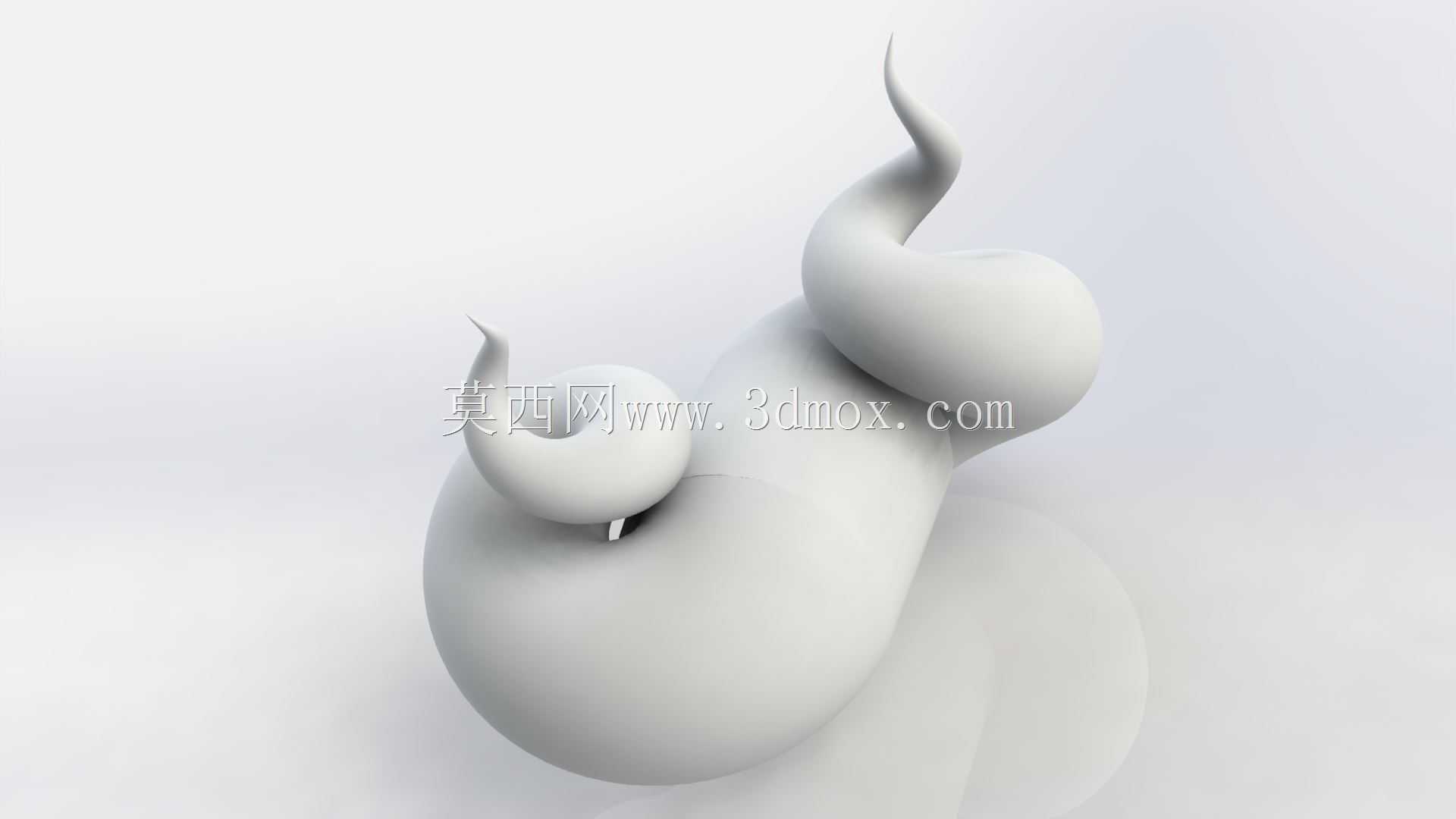

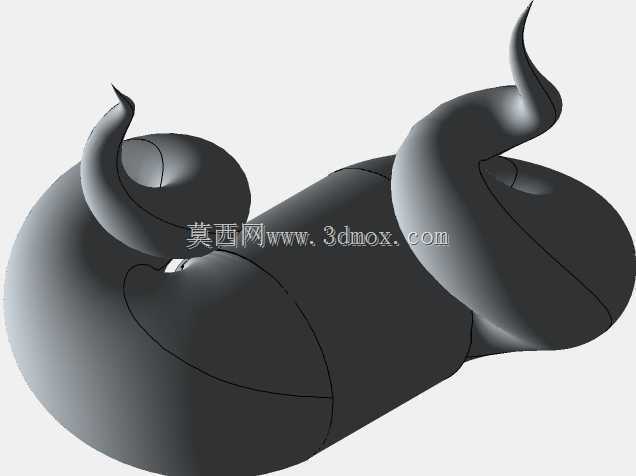

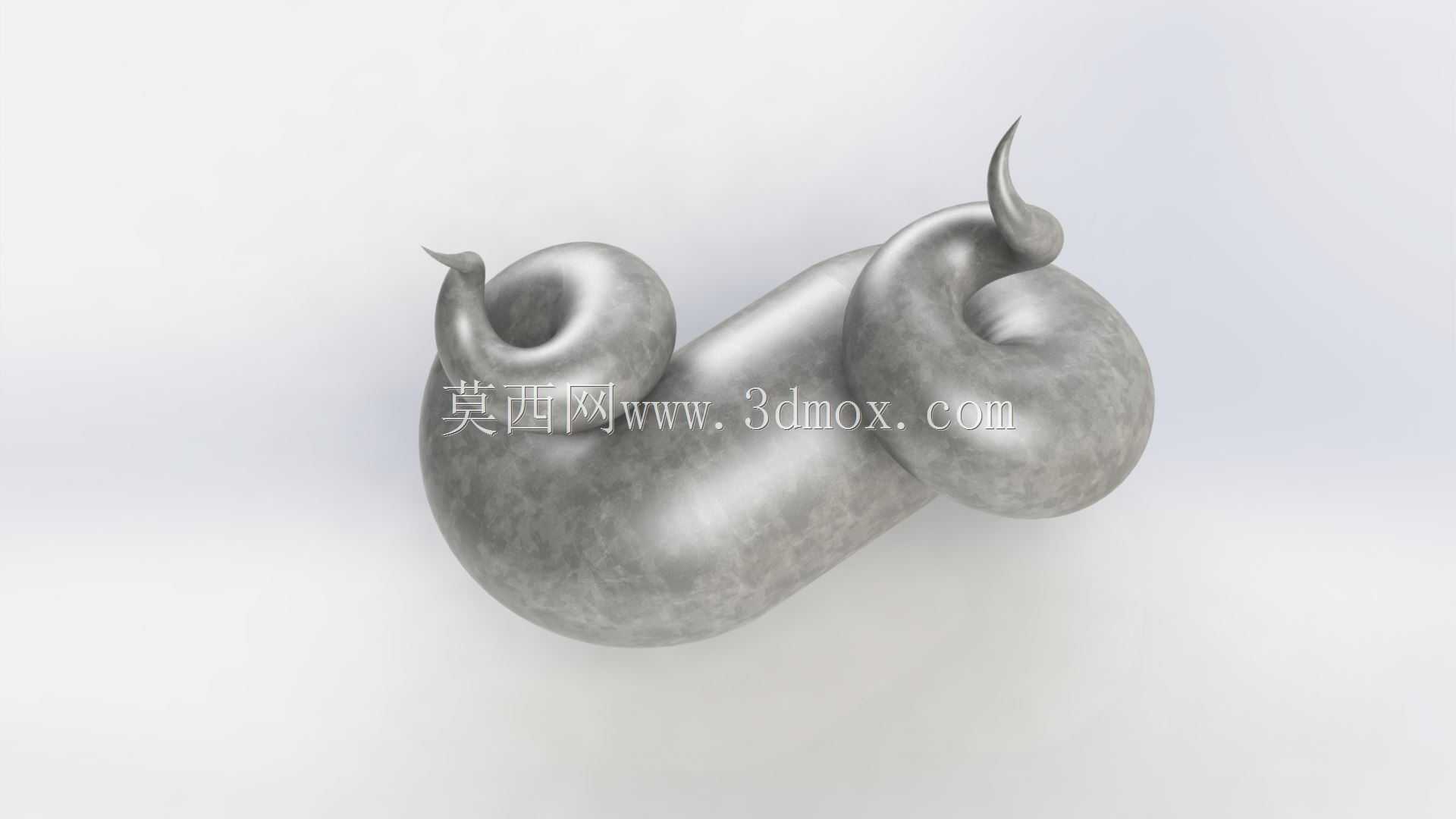

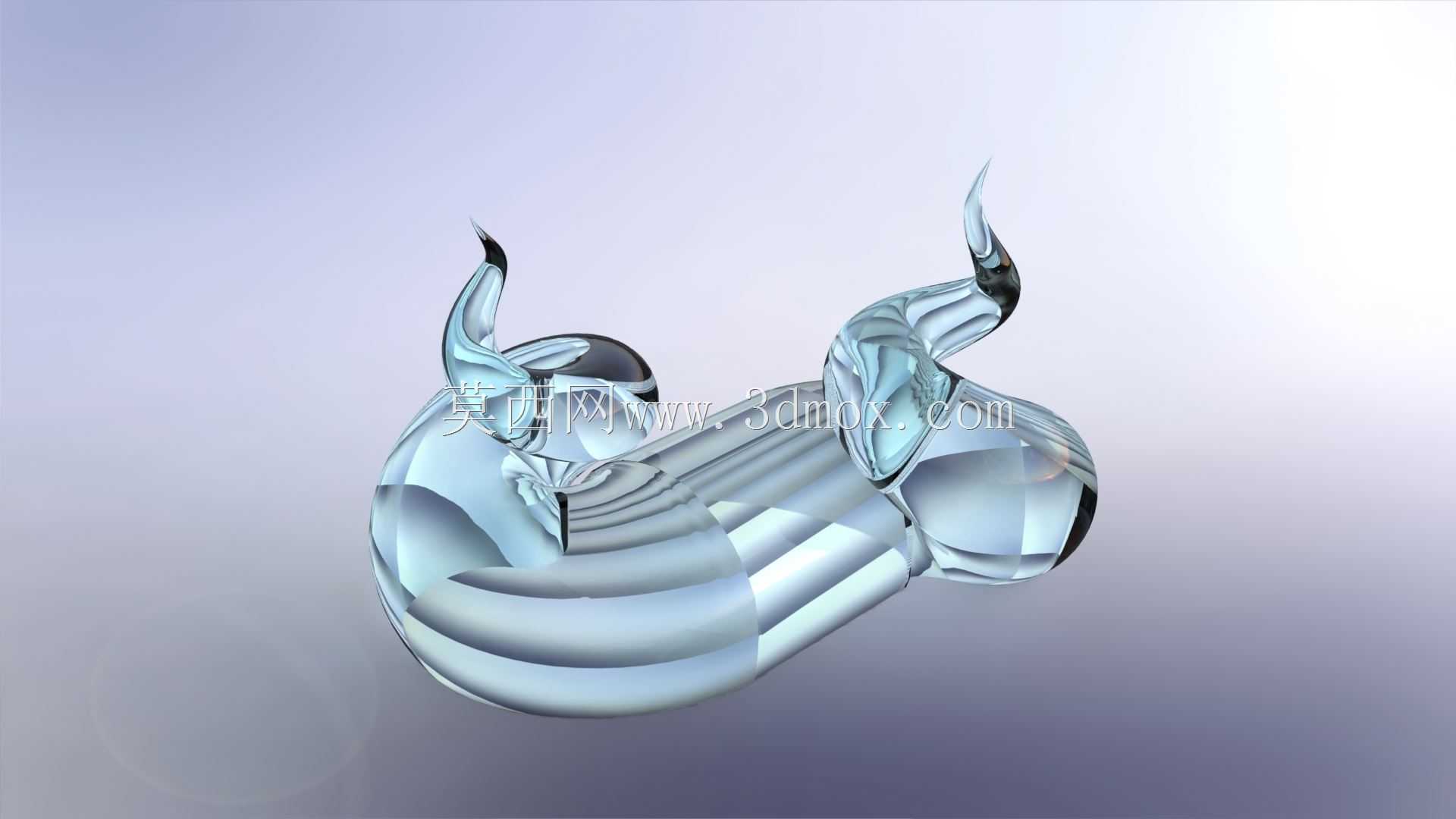

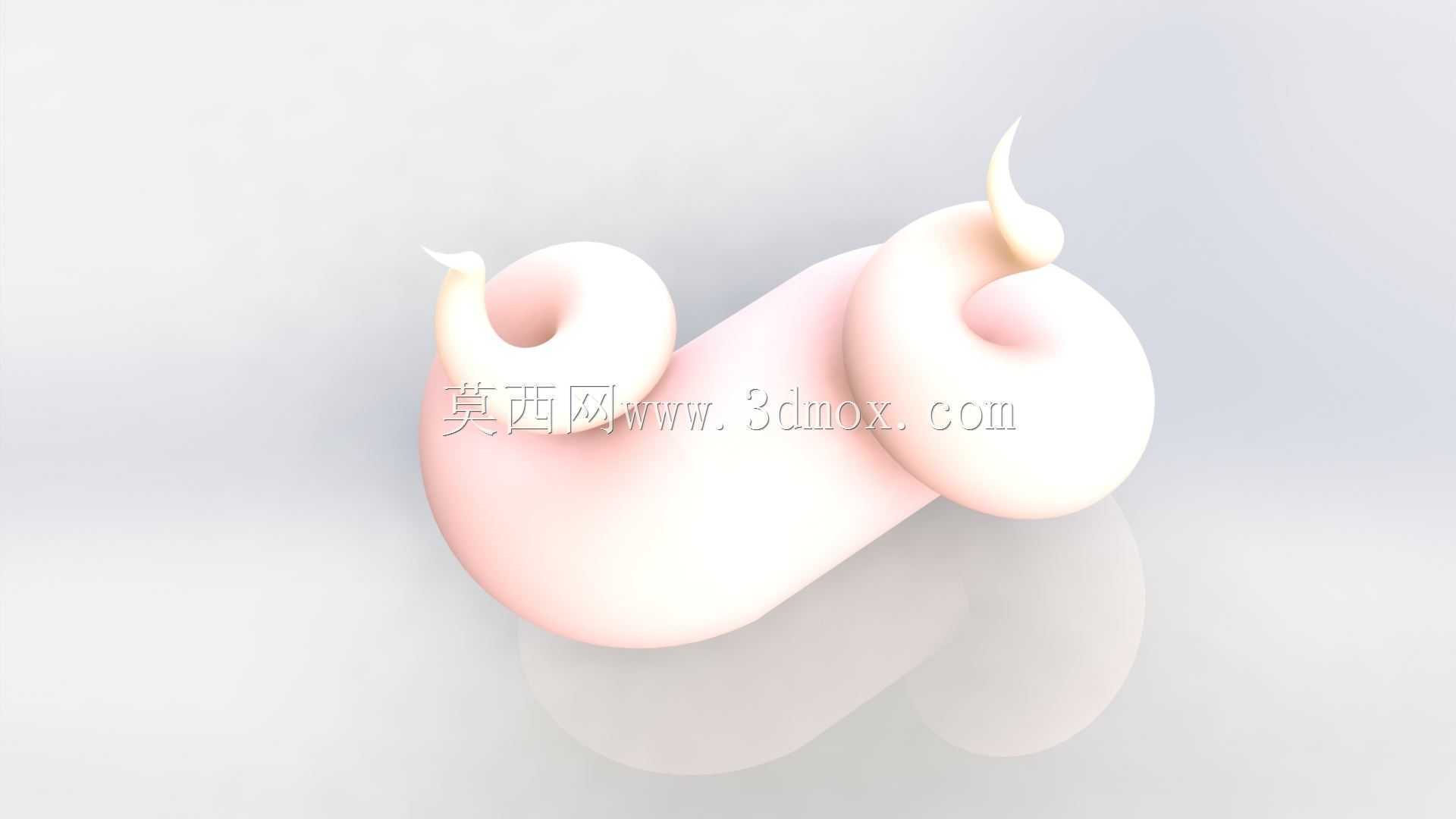

　　整个构件采用一体化无拼接结构设计，所有曲面之间均达到G2连续标准，不存在尖锐棱角、曲面折痕等加工易出现缺陷的结构，三个卷曲的端部结构各自形成独立的闭环曲面，中间连接段采用变径顺滑过渡，整体壁厚均匀控制在3mm，既满足3D打印过程中不出现翘曲、塌陷的工艺要求，也适配五轴加工时的刀具走刀路径规划，不会出现刀具干涉的加工死角。设计思路上，没有采用常规的草图拉伸、旋转等基础建模逻辑，而是先通过三维草绘勾勒出整体的流体走向中心线，再沿着中心线布置多个不同截面形状的控制轮廓，通过放样生成基础曲面后，对三个端部的卷曲结构单独进行曲面扭转、曲率调整，反复校验每个曲面段的曲率梳分布，避免出现局部曲率突变导致的反光断层，

　　同时在曲面衔接处进行了曲率匹配优化，确保实体化之后整个外表面的光影过渡自然，不会出现肉眼可见的拼接痕迹。外形尺寸方面，整体最大外轮廓控制在150mm×80mm×70mm的范围内，安装边界上预留了底部平面作为安装基准面，可直接通过粘接、磁吸的方式固定在展示台面上，不需要额外设计安装孔位，避免破坏整体曲面的完整性，底部基准面的平面度控制在0.1mm以内，确保放置时不会出现晃动、倾斜的问题。建模过程中特意规避了薄壁结构的应力集中问题，所有曲面弯折处的最小曲率半径不小于5mm，不管是采用光敏树脂3D打印还是铝合金五轴加工，都不会出现薄壁断裂、加工振纹的问题，针对不同加工工艺的需求，还可在不改变整体外观形态的前提下，

　　调整内部填充密度或者实体掏空程度，平衡样件的重量和结构强度，比如作为陈设摆件使用时可将内部做掏空处理，整体重量控制在200g以内，方便移动摆放；作为教学演示样件时可做成实体结构，方便学员观察曲面的截面变化特征。这类异形曲面构件的设计难点，在于平衡艺术形态的表现力和机械加工的工艺可行性，很多纯艺术化的曲面设计忽略了加工时的拔模角度、刀具路径可达性，导致设计完成后无法加工成实体，本次设计在调整曲面形态的过程中，全程同步校验加工可行性，确保每个曲面段都能被常规五轴加工设备的刀具覆盖，不需要拆分零件做二次拼接，既保留了流体形态的艺术感，也满足机械加工的工艺要求，可直接导出到加工编程软件中生成刀路，不需要做额外的模型修复。
