等速万向节传动结构三维数模

　　在前置前驱车型的动力传动布局里，等速万向节是连接差速器输出端与车轮轮毂的核心传动部件，负责在车轮随悬架跳动、转向产生角度变化的工况下，始终将动力以恒定角速度传递给驱动轮，避免普通十字轴万向节存在的转速波动问题，消除传动过程中的扭转振动与附加载荷，保障车辆行驶过程中动力输出的平顺性。除了乘用车领域，这类等速万向节结构也广泛应用在需要变角度等速传动的工业设备中，比如部分重载AGV的驱动轮组、工程机械的转向驱动桥、特种作业车辆的行走传动系统，只要存在两轴轴线夹角动态变化、又要求输入输出转速严格同步的传动场景，都能看到这类结构的应用。

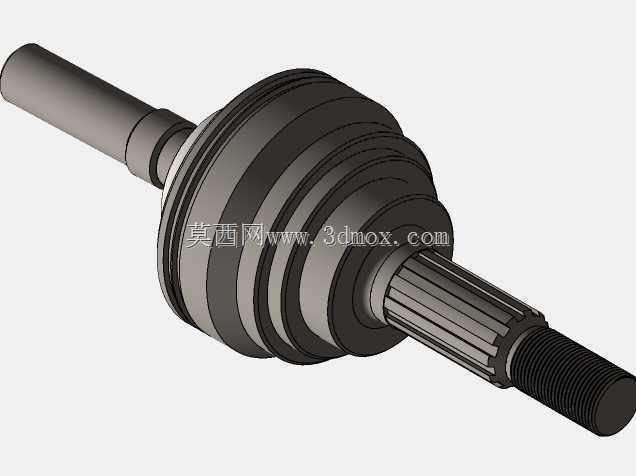

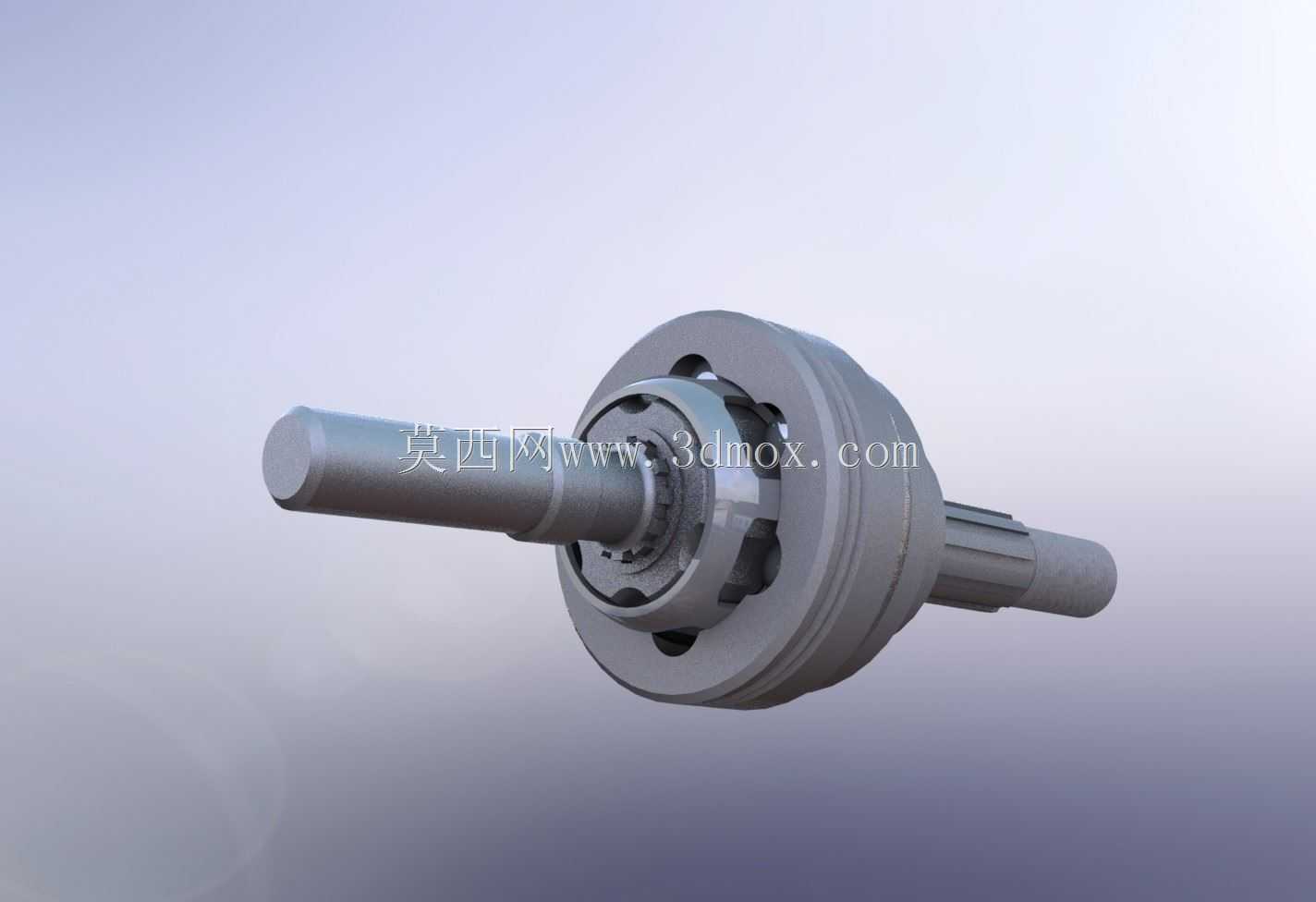

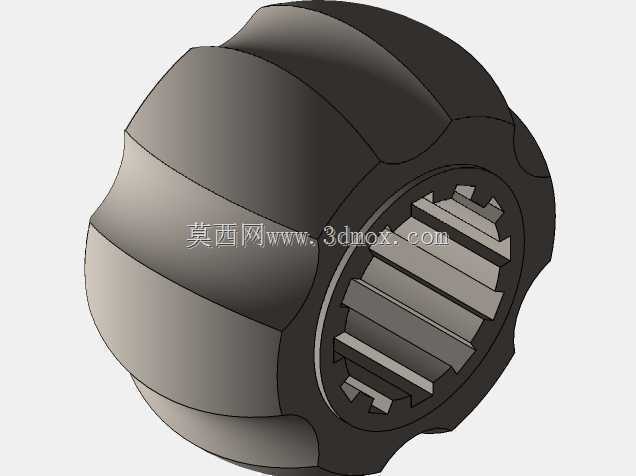

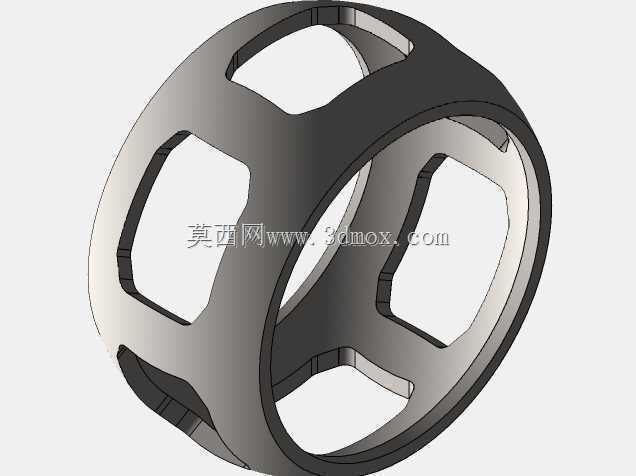

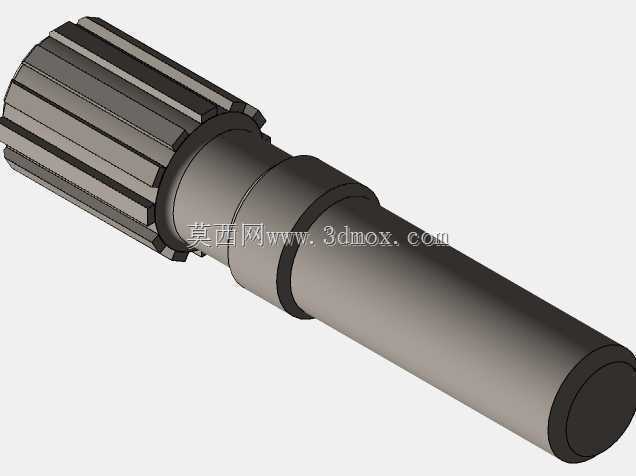

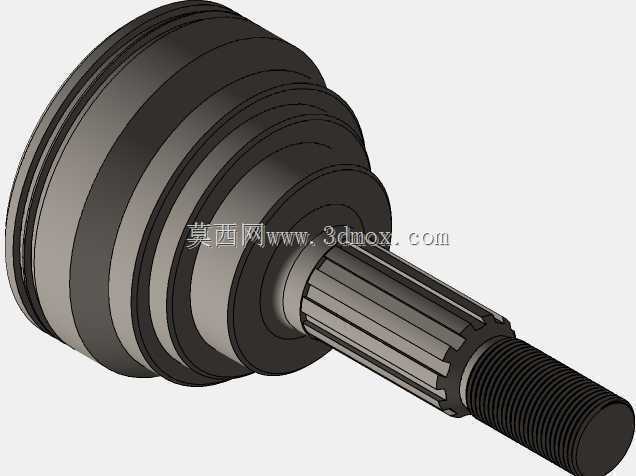

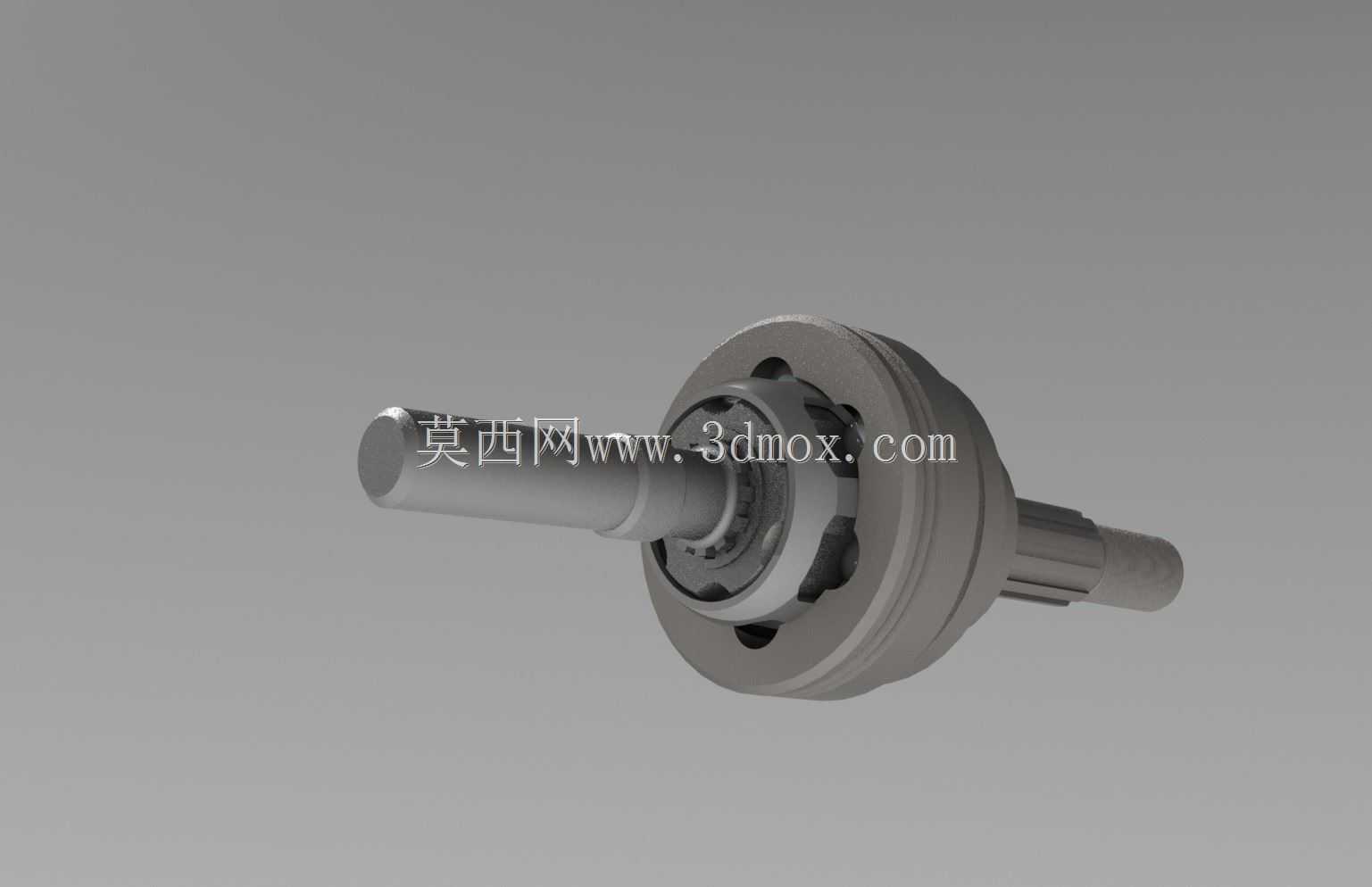

　　从结构设计逻辑来看，这套等速万向节采用了球笼式结构布局，主要包含钟形壳、星形套、钢球、保持架、输入输出轴段几个核心部分。钟形壳的内腔设计有弧形滚道，星形套的外圆同样加工有对应弧度的滚道，六颗钢球分别嵌装在内外滚道形成的滚道槽内，保持架则负责将钢球约束在固定的分度圆上，确保无论两轴夹角如何变化，钢球始终处于两轴夹角的平分面上，从几何原理上保证输入轴与输出轴的角速度完全相等，避免传动过程中出现转速差带来的冲击、磨损与传动效率损失。输入轴段采用了阶梯轴设计，靠近万向节主体的位置设计有轴肩，用于安装时的轴向定位，轴端加工有花键结构，用于和差速器侧的连接法兰或者轮毂轴承单元配合，传递扭矩的同时保证周向固定的可靠性；输出轴段同样设置有花键与轴肩结构，匹配车轮侧的安装接口，轴身的直径经过扭矩校核，在满足额定传递扭矩要求的前提下尽可能控制轴段重量，降低传动系统的转动惯量。

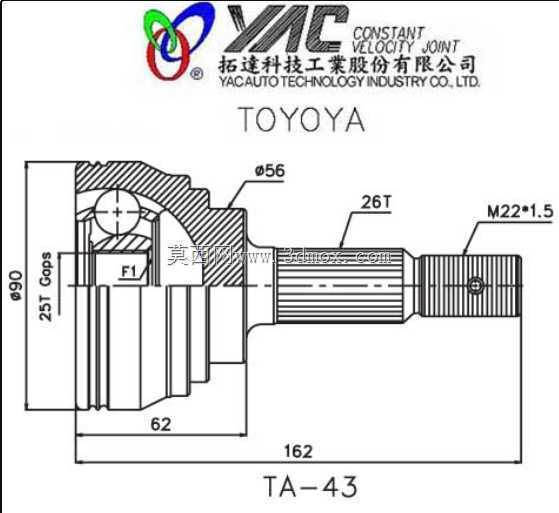

　　在安装边界设计上，万向节主体的最大外径根据额定传递扭矩匹配，滚道的曲率半径经过运动学仿真验证，确保在最大允许摆角范围内钢球与滚道始终保持线接触，降低接触应力，提升部件的疲劳寿命。保持架的窗口尺寸与钢球直径采用小间隙配合，既保证钢球可以在窗口内灵活滚动，又避免间隙过大导致钢球在传动过程中出现窜动，产生异响与冲击。钟形壳与输入轴的连接采用一体化锻造结构，相比焊接连接的结构拥有更高的扭转强度，能够承受更大的冲击载荷，适配复杂工况下的使用需求。

　　建模过程中，首先根据额定传动扭矩确定钢球的数量与直径，再依据等速传动的几何约束条件推导钟形壳与星形套的滚道型线参数，保证任意摆角下钢球的中心始终位于两轴夹角的角平分面上。之后依次完成保持架、输入输出轴的结构建模，对花键、轴肩、密封槽等安装接口结构进行细节设计，所有配合面的尺寸公差按照传动部件的通用精度要求设置，比如钢球与滚道的配合公差、保持架窗口的尺寸公差、花键的配合精度等，确保模型导入工程软件后可以直接用于后续的干涉检查、运动仿真与有限元强度校核。在实际选型应用中，需要根据传动系统的额定扭矩、最大工作摆角、最高工作转速来匹配对应规格的等速万向节，同时要注意安装时轴段的插入深度，保证万向节在工作行程范围内不会出现顶死或者脱出的问题，外围通常会配套防尘罩结构，避免泥沙、灰尘进入滚道内部加剧钢球与滚道的磨损，延长部件的使用寿命。这类结构的设计难点在于滚道型线的精度控制，以及钢球与滚道的接触应力校核，建模时需要严格遵循等速传动的几何原理，不能随意调整滚道的曲率参数，否则会导致实际使用时出现转速波动、传动卡滞、早期磨损等问题。
