办公文具用金属回形夹结构设计

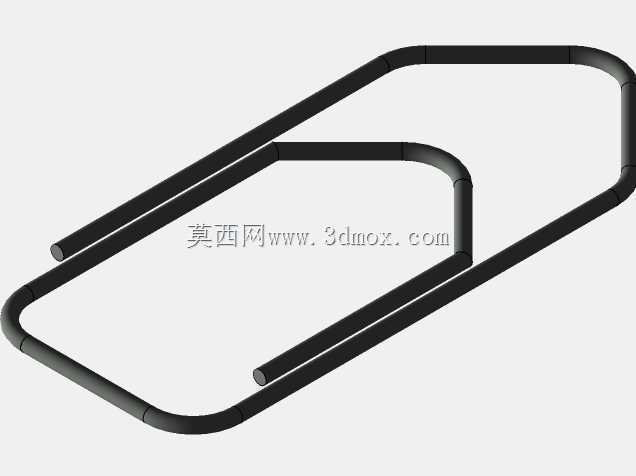

　　日常办公场景里，这类回形结构的纸夹是桌面整理、文档归集环节最常用的小型夹持五金件，和传统长尾夹、订书钉的使用逻辑有明显区别，它不需要破坏纸张本身的纤维结构，就能实现零散纸张的临时固定，在财务凭证整理、设计草图归集、办公文件临时分类等场景里，不会在纸面留下钉孔或压痕，后续拆取文件时也不需要额外借助起钉工具，单手就能完成夹装与拆卸操作，适配日常办公里频繁调整文档顺序、临时归集零散页的使用需求。从结构设计逻辑来看，这款纸夹采用连续圆钢线材弯折成型的整体式结构，没有额外的铰接销轴、弹簧等分体装配零件，整个零件依靠金属线材自身的弹性形变实现夹持力输出，生产环节只需要通过线材校直、多工位弯折、端部倒角、表面发黑处理几道工序就能完成成品加工，不需要额外的零件装配工序，生产良率和加工效率都比分体式夹持零件更高，长期使用过程中也不会出现销轴脱落、弹簧失效等分体结构常见的故障问题。做结构建模的时候，首先要确定线材的直径参数，这个参数直接决定夹持力的大小和夹体的整体强度，线材过粗会导致夹体开合需要的力度过大，日常使用时单手操作费力，线材过细则会导致夹持力不足，夹装超过一定厚度的纸张时容易出现松脱、滑落的问题，同时弯折处的圆角半径需要和线材直径匹配，圆角过小会导致弯折位置出现应力集中，反复开合使用后容易在弯折处产生金属疲劳断裂，圆角过大则会导致夹体的轮廓尺寸冗余，浪费材料的同时也会让夹体的开合行程不符合使用习惯。夹体的整体轮廓采用长方圆角的造型，

　　两个平行的直边段是主要的夹持工作面，直边段的长度决定了单次能够夹装的纸张幅面适配性，长度过短会导致夹装A4等常规幅面纸张时，纸张边角容易翘曲，固定稳定性不足，长度过长则会导致夹体超出纸张边缘过多，堆叠存放文件时容易和其他文件、文件夹产生勾挂，影响文件堆叠的整齐度。端部的圆弧过渡段一方面是实现两个夹持直边的连接，另一方面圆弧的曲率设计要保证夹体开合时，两个直边段能够保持近似平行的状态张开，避免出现端部张开角度大、根部张开角度小的问题，导致夹装厚层纸张时只有端部位置接触纸面，夹持力分布不均，纸张容易从夹体中滑脱。夹体的两个自由端做了小圆角钝化处理，避免使用过程中尖锐的线材端部刮伤纸面、划伤使用者手指，同时端部的微小内收角度设计，

　　能够让夹体在夹装纸张时，两个自由端先接触纸面，随着按压夹体的动作，夹持力从端部逐步向根部传递，整个夹装过程更顺滑，不会出现纸张被端部戳皱的问题。从安装和使用的边界尺寸来看，这款纸夹的整体外轮廓尺寸适配常规办公文档的夹装需求，夹装状态下的整体厚度较薄，多个夹装了纸夹的文件堆叠存放时，不会因为夹体的凸起导致文件堆倾斜、占用过多的桌面或文件柜存储空间，夹体的表面发黑处理层能够起到基础的防锈作用，适配办公桌面偶尔接触水渍、手汗的使用环境，不会因为短期受潮出现锈迹污染纸面的问题。在实际结构验证环节，需要重点测试反复开合后的弹性保持能力，也就是经过数百次开合循环后，夹体的两个夹持直边仍然能够保持紧密贴合，残余开口间隙控制在极小范围内，

　　保证夹装少量纸张时仍然有足够的夹持力，不会出现松脱；同时还要测试不同纸张厚度下的夹持稳定性，从单页便签纸到数十页的常规文档，都能实现可靠夹持，不会因为纸张层数少就夹不住，也不会因为纸张层数多就超出弹性形变极限导致夹体塑性变形无法复原。这类整体式弯折的纸夹结构，除了办公文具场景外，调整线材直径、整体轮廓尺寸后，也可以适配工业生产里的小型线束临时固定、生产流程里的工艺卡片临时夹持等场景，依靠自身弹性实现无损伤快速固定，不需要额外的安装固定结构，使用灵活性远高于带固定座的夹持零件。建模过程中，弯折段的曲率连续是重点，要保证整个线材的中心线曲率过渡平滑，没有突兀的折角，避免后续加工时弯折处出现应力集中导致断裂，同时整个线材的直径保持一致，不需要做变径处理，降低冷镦、弯折工序的加工难度，表面处理层的厚度控制在合理范围内，不会因为涂层过厚导致夹体的开合间隙变小，影响正常的夹持行程。
