三斜撑立式圆管支撑焊接支座结构

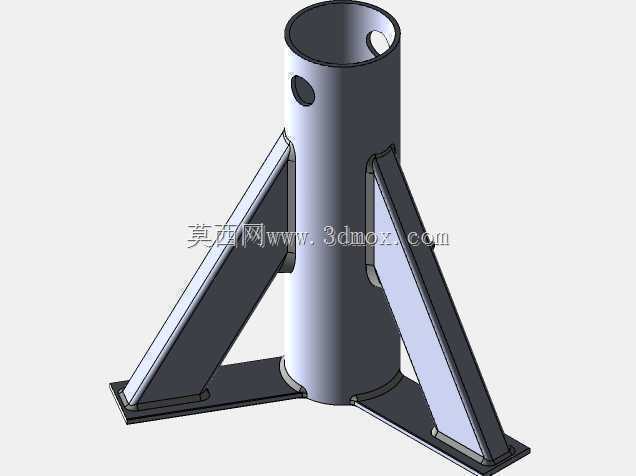

　　这类三斜撑立式圆管支撑结构，常出现在车间临时管线架设、户外小型设备机架、展会临时展架立柱的承重场景中，核心作用是为上部插接的圆管构件提供稳定的底部固定基础，避免竖向立柱受侧向载荷时出现倾覆或根部弯折。从结构受力逻辑来看，三根斜向支撑筋沿中心圆管周向120度均匀分布，每根筋板底部与水平安装底板焊接固定，侧边与中心立管外壁满焊连接，这种布局可以将立管承受的竖向载荷均匀分散到三块底板上，同时抵消任意水平方向的侧向推力，相比单块底板直接焊接立管的结构，抗倾覆能力提升三倍以上，也避免了立管根部焊缝长期受交变应力出现开裂的问题。中心立管的管壁上预留了两个径向通孔，是用于穿装销轴或锁紧螺栓的，当上部需要接长的圆管插入立管内腔后，

　　穿入紧固件即可实现上下段的刚性连接，不需要额外做焊接固定，拆装效率更高，也方便后期调整立柱的总高度。设计时首先要确定中心立管的内径尺寸，这个尺寸需要和上部插接的圆管外径保持0.2到0.5毫米的间隙配合，间隙过小会导致插接困难，间隙过大则会出现连接段晃动，影响整体支撑精度。斜撑筋板的倾斜角度通常设置在45度到60度之间，角度过小会导致支撑结构整体占地尺寸过大，浪费安装空间，角度过大则会削弱斜撑的侧向支撑能力，筋板的厚度需要根据整体设计承重选取，常规承重在500公斤以内的场景下，采用6毫米厚的钢板裁切即可满足强度要求，不需要额外做加强筋。底部的三块安装底板上预留了螺栓安装孔，

　　安装时通过膨胀螺栓或地脚螺栓将三块底板分别固定在水泥基础或钢结构平台面上，三块底板的安装面需要保证在同一水平面上，否则焊接完成后中心立管会出现倾斜，导致上部安装的设备出现偏载。在建模过程中需要注意焊缝的预留间隙，所有焊接连接的板件之间要留出1到2毫米的焊接收缩余量，避免焊接后构件出现尺寸变形，立管上的销轴孔位置要距离立管顶端至少30毫米，防止上部插管插入深度不足导致连接失效。这类支撑结构的安装边界需要注意，整体占地直径约为中心立管直径的4到5倍，安装位置需要避开地面的预埋管线或其他凸起结构，三块底板的固定点需要保证基础强度足够，不能固定在空心砖或松软的地面上，否则会出现基础沉降导致支撑倾斜。实际使用中，

　　这类支座不需要做额外的表面处理，常规车间环境下涂刷防锈漆即可，户外使用时可以做热镀锌处理提升抗腐蚀能力，相比铸造的一体式支座，这种焊接结构的加工成本更低，生产周期更短，也可以根据实际使用需求灵活调整立管高度、斜撑角度和底板尺寸，适配不同的承重和安装空间要求。结构上没有多余的复杂构件，所有板件都可以通过激光切割或等离子切割下料，不需要开模，小批量生产时优势明显，日常维护也十分简便，只需要定期检查焊缝是否出现开裂、固定螺栓是否松动即可，不需要复杂的保养流程。
