多组同轴孔阵列式异形长条机械构件

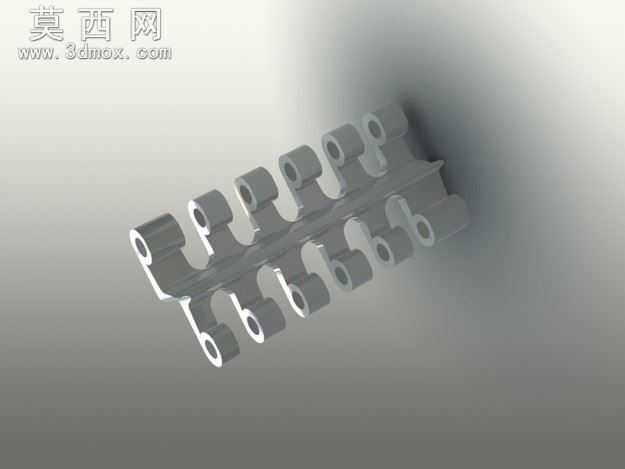

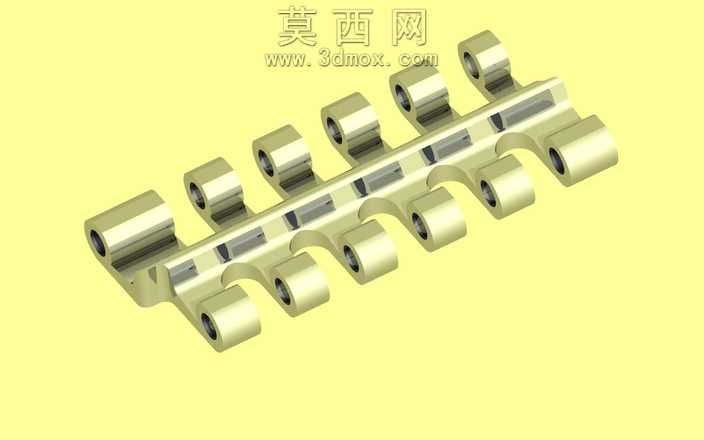

该模型采用SolidWorks进行全参数化建模，整体为长条形异形基体结构，建模初期先绘制主体截面草图，通过拉伸凸台命令生成基础基体，再针对两侧对称分布的同轴孔组进行阵列特征设计，每侧共设置七个等距排布的带孔圆柱凸台，凸台与基体采用一体化融合建模，避免装配体带来的配合误差。建模过程中对凸台内孔做了同轴度约束，保证同侧所有孔的轴线处于同一平面，同时在基体中部设置了等距分布的矩形通槽，既减轻构件整体重量，也为后续装配预留了安装避让空间。材质方面预设为常用的45号钢材质，渲染时采用金属哑光质感，调整环境光遮蔽参数凸显结构的凹凸层次，对凸台的圆柱面添加轻微的反射效果，还原金属机加工后的表面质感。结构设计上采用对称布局，两侧孔组的间距、凸台直径、内孔孔径均保持一致，中部通槽的位置与两侧凸台的间隔一一对应，保证整体受力均匀，避免应力集中在单一截面。建模全程采用参数化驱动，所有尺寸均关联至全局变量，后续可根据实际使用需求调整孔数、孔距、基体长度等参数，无需重新绘制草图即可快速生成衍生版本，模型同时导出了STEP、IGES等通用中间格式，可适配多数主流三维CAD软件的导入需求，方便后续进行有限元受力分析、工程图导出或者数控加工编程使用。
