工业离心式电动鼓风机结构设计方案

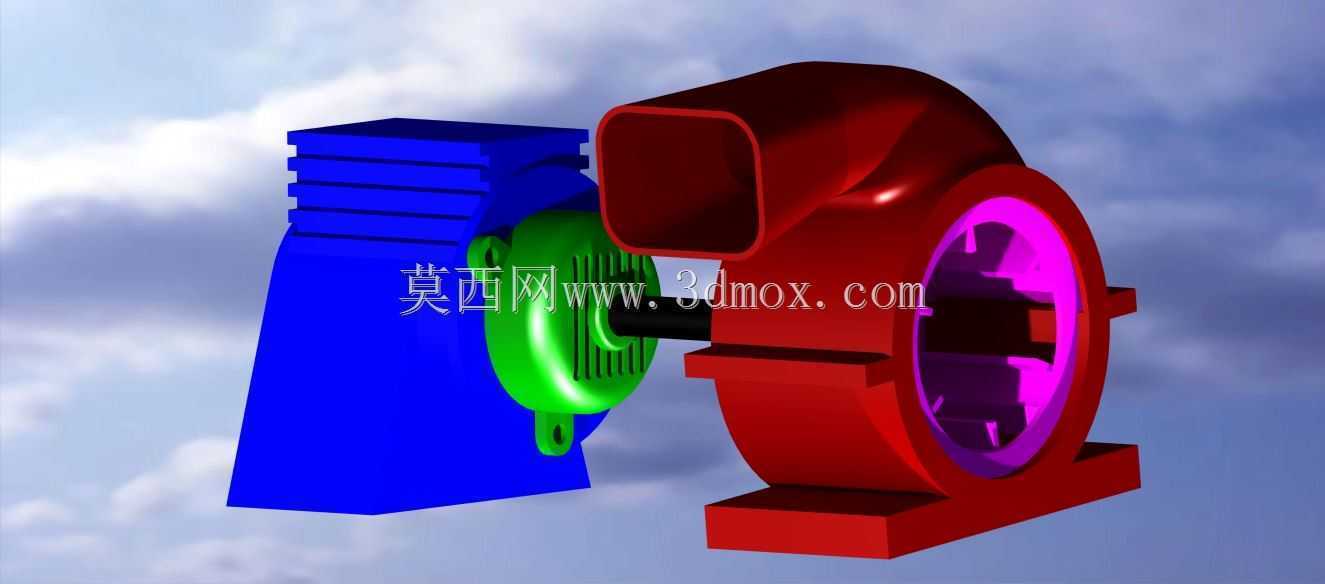

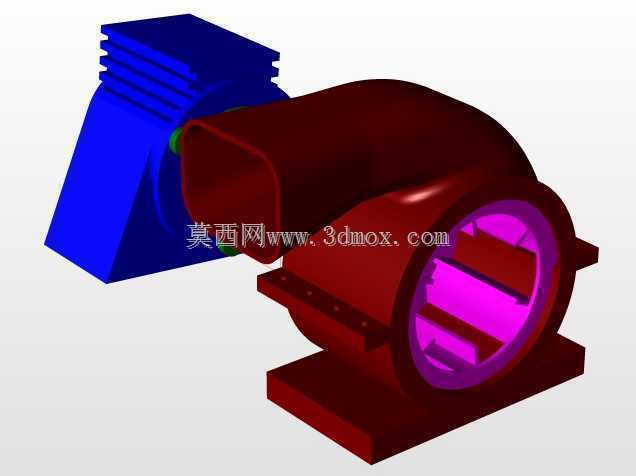

　　在车间通风换气、生产工序鼓风助燃、物料气力输送、设备散热冷却等常见工业场景里，离心式电动鼓风机是应用覆盖度极高的通用流体设备，这套三维结构完整还原了设备从动力输入到风压输出的全链路装配关系，能直接给同类型设备的结构优化、选型适配、安装布局提供具象的参考依据。

　　从实际功能落地的角度看，这套结构的核心逻辑是通过叶轮高速旋转产生的离心效应对进入蜗壳的空气做功，将电机输出的旋转机械能转化为空气的压力能与动能，最终从方形出风口输出具备稳定风压的气流。区别于轴流风机的大风压低扬程特性，这种离心结构的送风距离更远、风压冗余量更高，既可以对接通风管道完成长距离的车间换气，也能直接对准生产工位完成焊接烟尘吹散、铸件冷却、燃烧环节助燃等作业，还能搭配闭风器接入气力输送系统，完成塑料粒子、粮食颗粒、工业粉料等小颗粒物料的短距离管道输送。

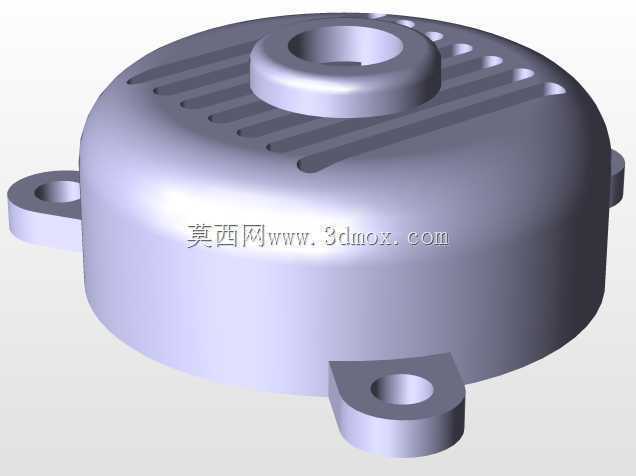

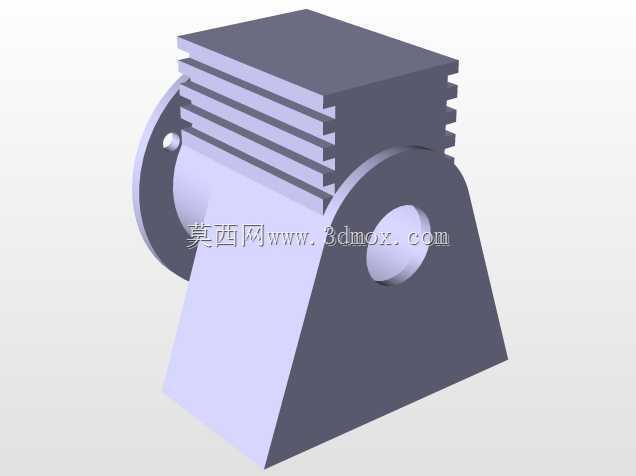

　　设计过程中首先要平衡的是动力段与风壳段的同轴度误差，整套结构将电机安装基座与风机蜗壳的安装底座做了一体化的延伸设计，两个部件的安装定位面在同一铸造基准面上加工，能从根源上减少装配时的同轴度偏差，避免叶轮高速旋转时出现径向跳动，既可以降低设备运行时的振动噪音，也能延长两端支撑轴承的使用寿命。动力端的散热结构做了平行排布的散热筋设计，顺着电机外壳的轴向均匀分布，能在电机运行时通过自然对流带走绕组产生的热量，不需要额外加装独立散热风扇就能满足连续运行的散热需求，适合长时间不间断运行的工业作业场景。

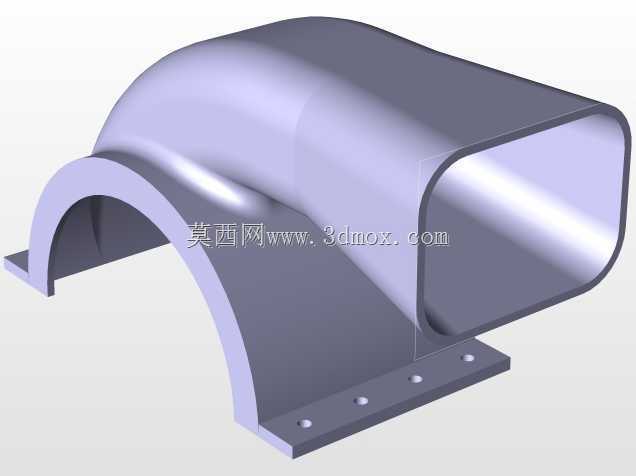

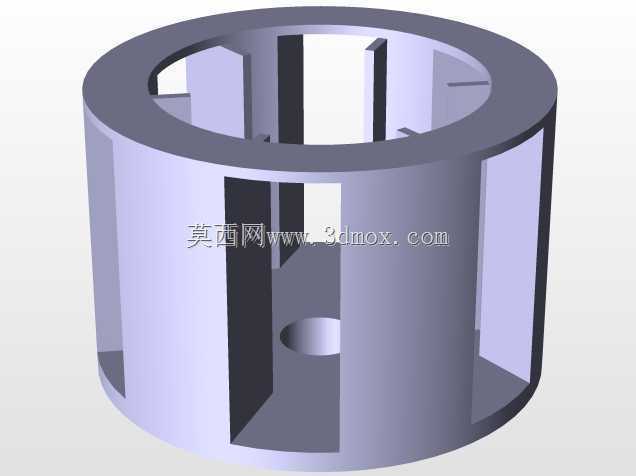

　　蜗壳部分采用了对数螺旋线的流道设计，流道截面从叶轮外缘到出风口位置逐步扩大，能让被叶轮甩出的高速空气在流道内逐步减速，将部分动能平稳转化为压力能，减少流道内的湍流损耗，提升风机的运行效率。出风口采用方形法兰结构，法兰边缘预留了均匀分布的螺栓安装孔，既可以对接方形通风管道，也能通过变径接头连接圆形风管，适配不同现场的管路布局需求。叶轮部分采用前向式叶片结构，相同转速下能产生更高的输出风压，适合对风压要求较高的作业场景，叶轮与电机输出轴之间采用键连接加锁紧螺母的固定方式，能传递更大的扭矩，避免设备启停瞬间出现叶轮与轴的相对滑动。

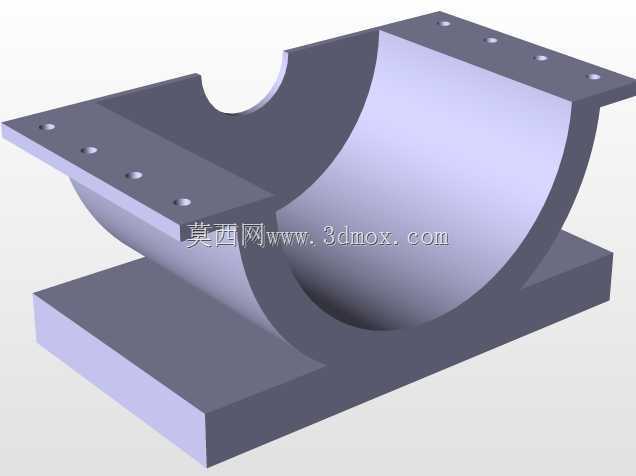

　　安装边界方面，整套设备的底座采用平底式安装结构，底部预留了四个对称的地脚螺栓安装孔，安装时只需要在混凝土基础或者设备机架上预留对应位置的螺栓孔，完成找平后锁紧地脚螺栓即可完成固定，不需要额外制作复杂的安装支架。设备的侧向预留了足够的接线与维护空间，电机的接线盒位置朝向设备外侧，日常检修时不需要拆解风机主体就能完成接线作业与绕组检测；蜗壳侧面预留了检修口位置，长期运行后需要清理叶轮附着的粉尘时，只需要拆开检修口盖板就能完成作业，不需要将整个蜗壳从管路上拆解下来，能大幅降低日常维护的工作量。

　　从装配逻辑上看，整套结构采用模块化的拆分设计，动力段、叶轮段、蜗壳段、底座段都可以独立拆解更换，当其中某个部件出现磨损或者故障时，只需要更换对应模块即可，不需要整体更换设备，能有效降低设备的全生命周期使用成本。各部件的连接位置都做了定位止口设计，装配时不需要反复调整位置就能保证各部件的同轴度与密封性能，蜗壳与底座的连接位置、电机与底座的连接位置都加装了减震垫片，能减少设备运行时的振动向安装基础传递，避免振动传导到相连的管路或者周边设备上。

　　在实际选型适配时，这套结构的尺寸边界可以根据需求做等比例缩放，小尺寸版本可以用于设备内部的散热送风，大尺寸版本可以用于车间整体通风或者大型气力输送系统，不同尺寸版本的核心装配逻辑与结构形式保持一致，只需要根据目标风压与风量参数调整叶轮直径、电机功率、蜗壳流道尺寸即可，不需要重新做整体的结构架构设计，能大幅缩短同系列产品的开发周期。
