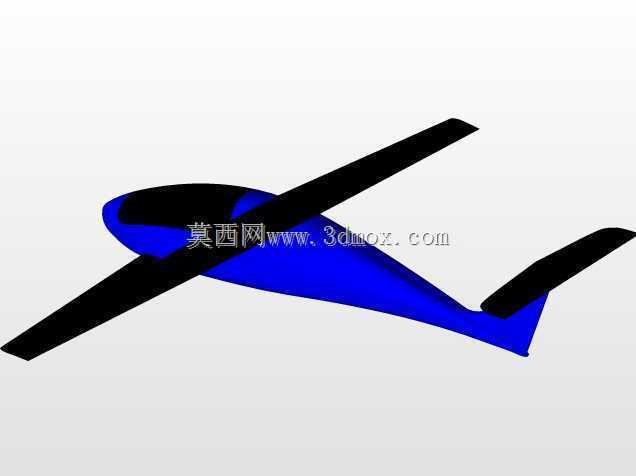

小型固定翼无人机机身结构三维设计

　　该固定翼飞行器结构设计，首先围绕低空民用场景的实际使用需求展开，常见的应用场景包括小范围航测作业、农林区域巡查、低空航拍摄影、应急场景的短距离物资投送等，这类场景对飞行器的低速飞行稳定性、结构轻量化程度、组装维护便捷性都有明确的工程要求。从结构功能特性来看，整体采用上单翼布局设计，机翼与机身主体的连接位置设置在机身上部区域，这种布局能够让机身下部预留充足的载荷安装空间，不管是搭载航测相机模块、小型物资挂载架还是航拍云台，都不会被机翼结构遮挡作业视野，同时上单翼布局的自身稳定性更强，对于低空低速飞行时遇到的紊流干扰有更好的抵抗能力，降低飞控系统的修正压力。机身主体采用流线型融合设计，从机头位置到机尾段的曲面过渡连续顺滑，

　　没有突兀的结构折角，能够有效降低飞行过程中的空气阻力，减少动力输出的损耗，提升同等电池容量下的续航表现。尾翼部分采用常规尾翼布局，水平尾翼与垂直尾翼的结构比例经过匹配调整，能够在飞行过程中提供足够的航向与俯仰安定力矩，保证飞行姿态的可控性，即使在低速飞行状态下也不会出现姿态失稳的问题。设计过程中优先考虑了结构的轻量化需求，机身主体的曲面壁厚按照均匀受力的原则设置，在机翼连接位置、尾翼安装位置、动力舱预留位置做了局部的结构加强，避免飞行过程中受气动载荷影响出现结构形变，同时整体结构没有多余的冗余设计，尽可能降低不必要的结构重量。从安装边界来看，机身头部预留了动力系统的安装空间，可适配小型螺旋桨动力组件，

　　机身中部的舱体空间可容纳飞控模块、电池组、任务载荷等核心部件，机翼与机身的连接位置设置了标准化的安装对接面，既可以做快拆结构设计方便外出携带运输，也可以做固定粘接结构满足一体化结构强度需求。机翼的展长与机身长度的比例经过适配，兼顾了滑翔性能与起降场地的适应性，不需要过长的起降跑道即可完成起飞操作，甚至在配合手抛起飞的场景下，单人即可完成起飞操作，不需要复杂的辅助起降设备。结构设计过程中充分考虑了日常维护的便捷性，机身舱盖可采用快拆式设计，更换电池、调整任务载荷、检修内部线路时不需要拆解整体机身结构，大幅降低外场作业时的维护难度。机身曲面的建模过程严格按照气动外形的连续性要求处理，所有曲面的G2连续过渡保证了表面的顺滑度，

　　后续如果需要制作实物验证机，不管是采用3D打印加工工艺，还是采用轻木蒙皮的传统航模制作工艺，都可以直接基于该结构模型拆分加工部件，不需要额外做大量的曲面修补工作。机翼的翼型选用低速高升力翼型，在低速飞行状态下能够提供足够的升力系数，降低失速速度，提升低空作业时的飞行安全性，机翼后缘预留了舵面安装的位置，可根据实际飞行需求加装副翼舵面，提升飞行器的横向操控性能。尾翼部分的安装位置与机身末端的结构做了一体化衔接，避免尾翼安装位置出现应力集中的问题，长期飞行过程中不会出现尾翼松动、结构断裂的隐患。整体结构没有采用复杂的异形构件，所有部件的加工难度都控制在常规加工工艺可实现的范围内，不管是小批量试制还是个人爱好者DIY制作，都能够较低的成本完成实物制作。在实际使用场景中，该结构的飞行器能够在3级以下风力的环境下稳定作业，飞行过程中的姿态控制精度能够满足小范围航测、航拍的作业要求，机身下部的载荷安装接口可根据不同的任务需求快速更换不同的任务模块，不需要对机身主体结构做大规模修改，具备较强的场景适配能力。
