工业级软管卷盘收纳组件三维设计

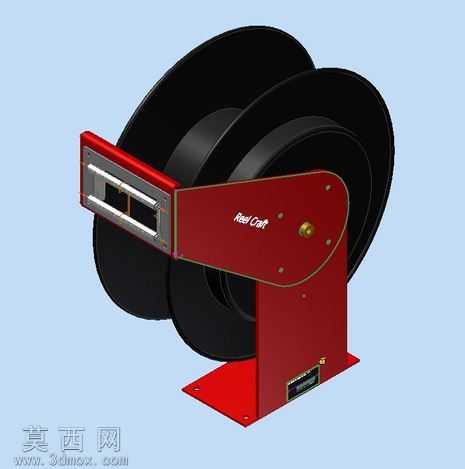

本款软管卷盘组件采用三维参数化建模完成整体设计，建模过程中严格遵循工业级卷管设备的实际生产尺寸规范，对每一处结构细节都做了精准还原。模型整体由双轮盘卷绕主体、红色立式支撑机架、前端导向限位架、底部安装固定座四大核心模块构成，各部件之间的装配关系完全匹配实际产品的装配逻辑，转动副、连接孔位、紧固件安装位置都做了1:1的复刻。在材质渲染表现上，卷盘轮盘部分采用哑光黑色工程塑料材质，模拟实际产品中高强度尼龙轮盘的耐磨质感，表面添加细微的磨砂纹理提升真实感；支撑机架与导向架部分采用亮面红色金属烤漆材质，还原钢制机架经喷涂处理后的光泽效果，金属连接件部分做了黄铜色金属质感处理，区分不同材质部件的视觉差异，整体渲染效果贴近真实工业产品的实物观感。结构设计上，双轮盘的间距经过精准测算，可适配对应规格的液压软管、气动软管的卷绕收纳，避免软管在收卷过程中出现卡滞、跑偏的问题；前端导向架设置有横向导槽，可在软管拉出与收回过程中起到导向限位作用，减少软管与机架的摩擦损耗；立式支撑结构搭配底部带安装孔的固定底座，可通过螺栓将整个卷盘稳固安装在墙面、设备机架或移动工位上，适配多种工业场景的安装需求。设计过程中充分考虑了卷盘的实际使用工况，对机架的承重结构做了加强处理，支撑臂与底座的连接位置做了圆弧过渡优化，避免应力集中导致的结构变形，卷盘的转动部位预留了标准的轴承安装位，可匹配常规标准件实现卷盘的顺畅转动。整个模型的结构拆分清晰，各独立零件均可单独导出用于工程出图或3D打印验证，能够为液压工位、气动工位、清洗设备配套的软管收纳装置设计提供完整的参考方案，也可直接用于相关产品的结构优化与二次开发。
