径向发动机主连杆结构三维设计

　　径向发动机的动力传递链路中，主连杆是承担核心载荷传导的关键构件，这类连杆普遍应用于星型布局的航空活塞发动机、大排量固定式燃气机组以及部分特种作业动力设备中，区别于直列发动机的并列连杆结构，主连杆需要同时承接活塞往复作用力与曲柄销的旋转扭矩，还要为周边铰接的副连杆提供稳定的安装支点，其结构强度与形位精度直接决定整台动力设备的运行可靠性与大修周期。

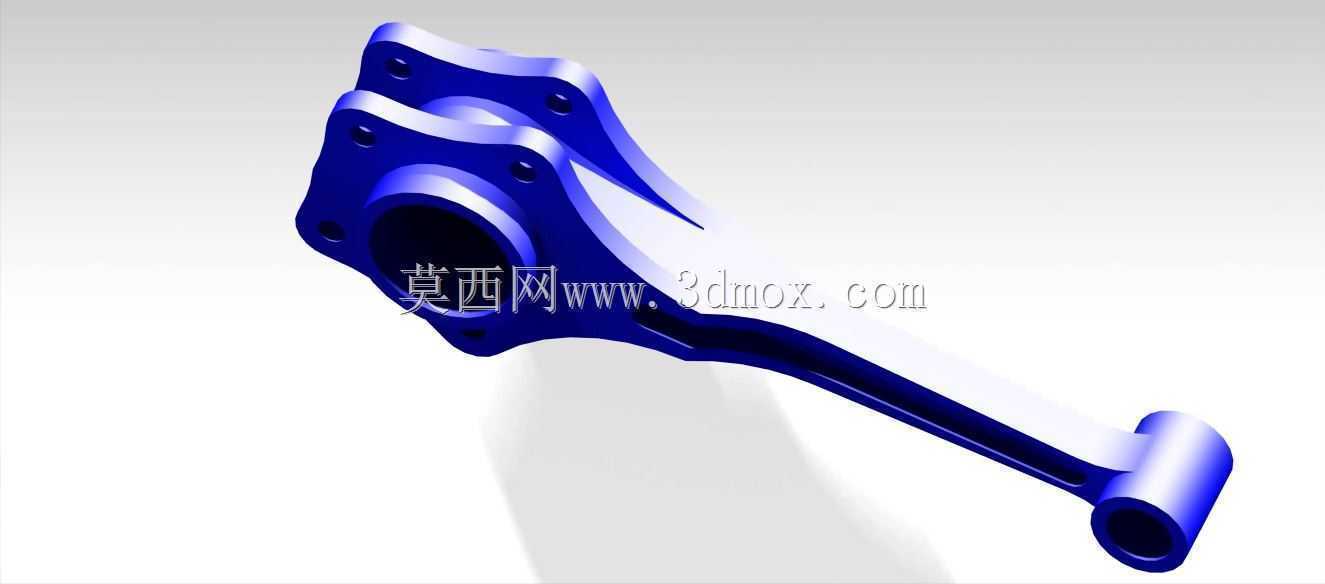

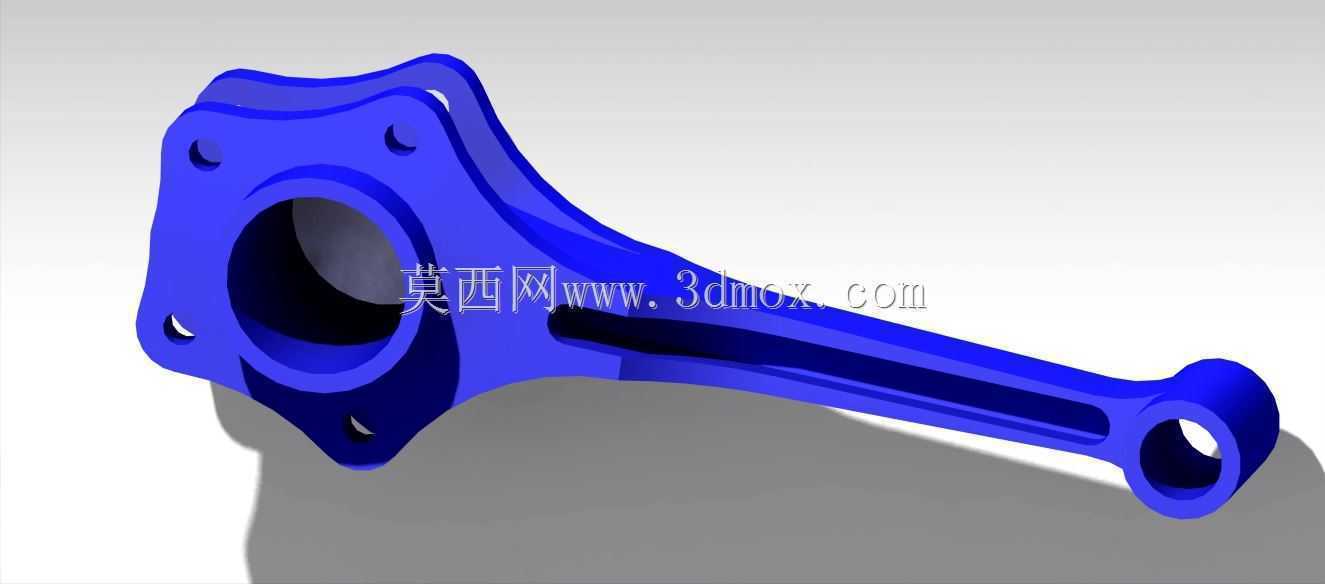

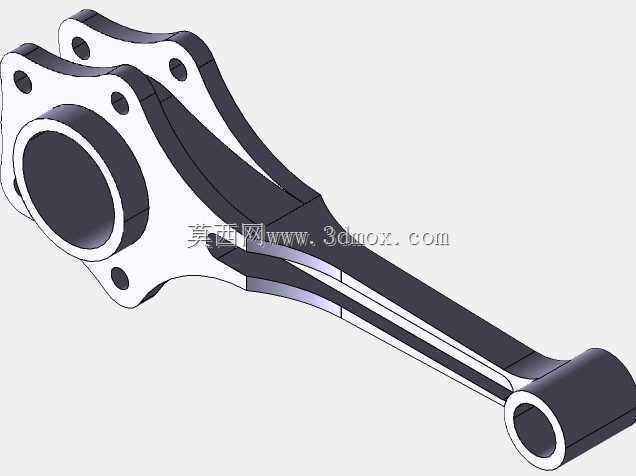

　　从实际工况来看，径向发动机工作时，主连杆大头端随曲柄销做高速圆周运动，杆身承受周期性的交变拉压载荷，同时还要叠加副连杆传递来的分力冲击，这就要求设计阶段必须对杆身的力流走向做充分优化。本次设计的主连杆，大头端采用整体式带安装法兰的结构，法兰端面均匀分布多个螺栓过孔，用于和曲柄轴的连接端盖配合锁紧，孔位的位置度公差严格控制在0.02mm以内，保证装配后大头轴瓦与曲柄销的同轴度，避免高速运转时出现偏磨烧瓦的故障。杆身采用变截面工字形结构，从大头端向小头端平滑过渡，既能够在保证抗弯抗扭强度的前提下尽可能降低构件自身重量，减少旋转运动产生的惯性力，也能让应力在杆身传递过程中均匀分布，避免出现应力集中导致的疲劳断裂风险。

　　安装边界方面，主连杆大头的内孔直径根据配套曲柄销的尺寸做匹配设计，内孔表面预留轴瓦安装的过盈量，表面粗糙度要求达到Ra0.8，保证轴瓦压装后贴合紧密无松动。小头端为带衬套的铰接孔，用于和对应位置的活塞销连接，衬套采用铜基合金材质，压装后内孔需要做精铰处理，保证与活塞销的配合间隙处于0.01-0.03mm的合理区间，既能够灵活转动，又不会因为间隙过大产生敲击异响。杆身侧面预留的副连杆铰接凸台，位置经过精确的运动学仿真校核，保证所有铰接的副连杆在活塞运动的全行程内，不会出现运动干涉，各缸的活塞上下止点位置偏差控制在设计允许范围内，保证各缸压缩比一致，动力输出平稳。

　　设计过程中，首先根据径向发动机的缸数、排量、额定转速等核心参数，计算出连杆需要承受的最大爆发压力与惯性力载荷，以此确定杆身的最小截面尺寸与大头、小头的结构尺寸，随后通过有限元分析对整体结构做应力校核，对局部应力集中的位置做圆角过渡优化，所有棱边都做R2以上的圆角处理，避免加工和使用过程中出现应力裂纹。结构建模阶段严格按照实际加工工艺要求做特征拆分，大头法兰的螺栓孔、小头的衬套孔、副连杆铰接孔的位置都预留加工余量，方便后续工艺人员编制数控加工程序，同时模型中所有配合面的形位公差、表面粗糙度要求都做了对应标注，能够直接作为生产加工的参考依据。

　　在实际装配场景中，主连杆需要先将轴瓦压入大头内孔，衬套压入小头内孔，随后将大头端扣合在曲柄销上，通过螺栓按规定扭矩锁紧端盖，再逐一将周边的副连杆铰接在杆身的凸台销轴上，最后将各连杆小头与对应活塞的活塞销连接，整套连杆组件装入曲轴箱后，需要手动盘车检查全行程的运动顺畅度，确认无卡滞、无干涉后才能进行后续的总装工序。这类主连杆的结构设计合理性，不仅影响发动机的动力传递效率，还直接关系到整机的振动水平与运行寿命，设计时需要平衡强度、重量、加工工艺性三者的关系，不能单纯追求高强度而过度增加构件重量，导致发动机旋转惯性过大，也不能为了减重过度削减截面尺寸，导致构件强度不足出现断裂故障。
