带缓冲结构的工业脚轮安装支撑构件

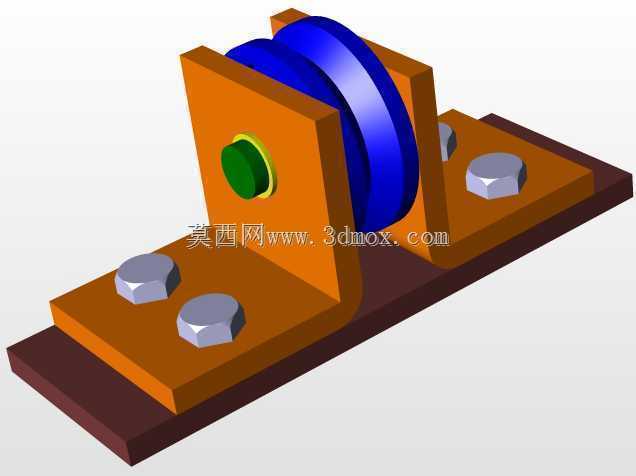

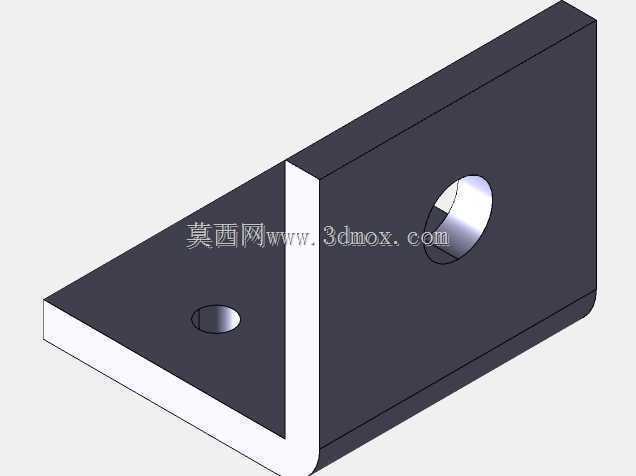

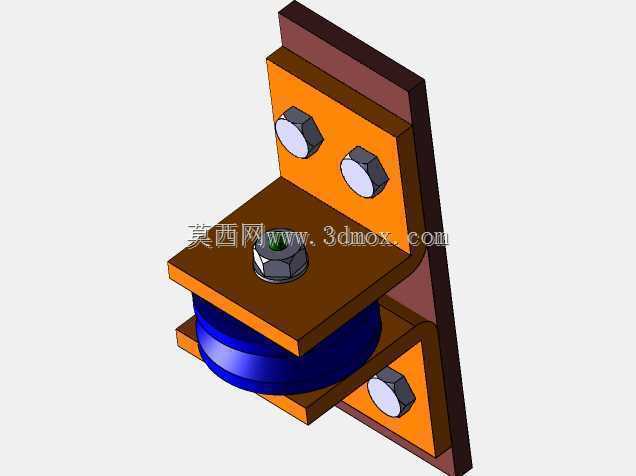

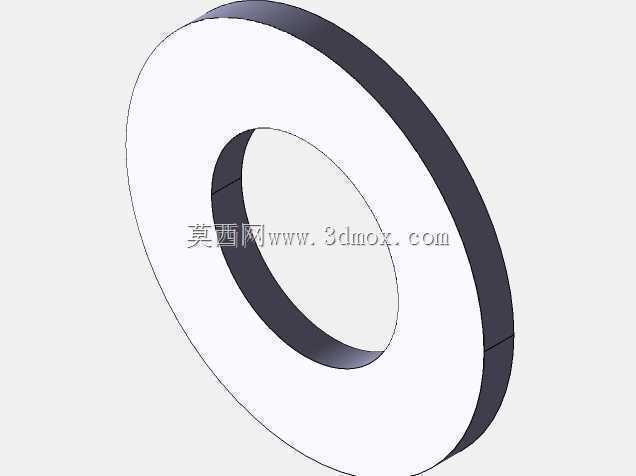

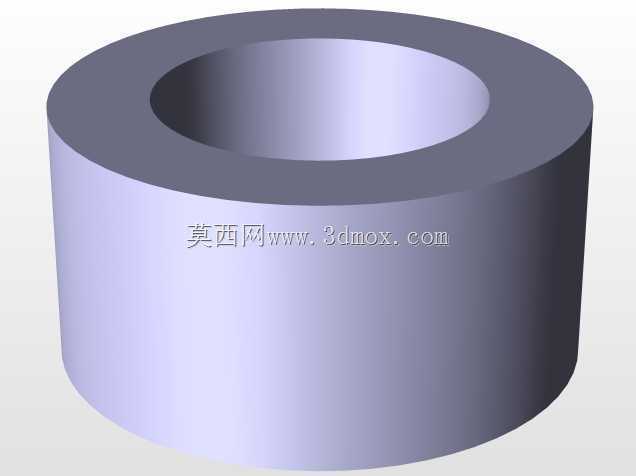

　　这类带缓冲结构的车轮支撑构件，主要应用在需要短距离移运的中小型工业设备、车间周转工装、移动式作业台架的底部走行部位，区别于普通刚性脚轮安装座，它自带的弹性缓冲层可以抵消地面不平整带来的冲击，避免设备内部精密元器件受颠簸影响，也能降低移运过程中产生的振动噪音。从结构设计逻辑来看，整个构件分为三个核心功能段：最上方的L型安装立板是和设备主体连接的基准面，板上预留的三个螺栓孔采用三角形排布，相比单排孔布局能更好承受横向与纵向的复合载荷，安装时螺栓穿过立板孔直接锁附在设备底部的预设安装面上，立板的折弯角度做了90度公差控制，保证安装后支撑面和地面保持水平，避免脚轮出现偏磨问题。中间的缓冲单元采用了环形弹性体结构，被上下两块夹板完全包覆，

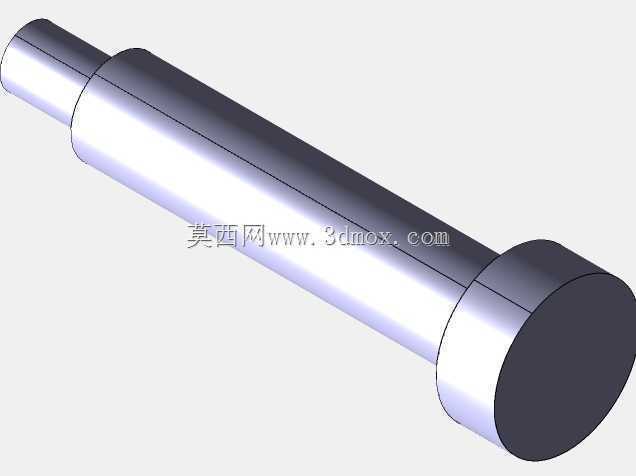

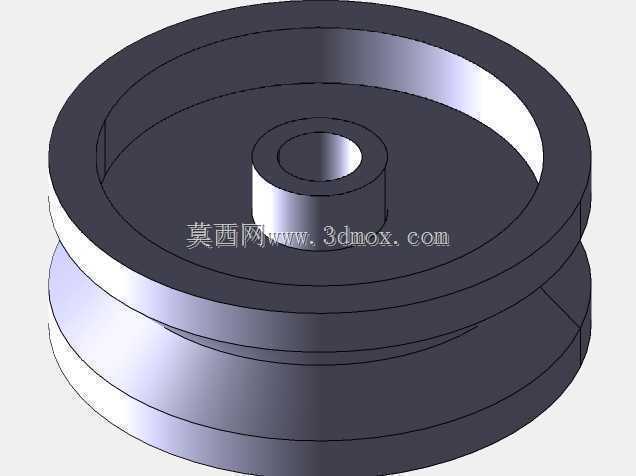

　　弹性体的压缩量预留了15%的行程空间，当设备经过车间地面的焊缝、小凸起或者轨道接缝时，弹性体可以快速吸收竖向冲击力，不会把振动直接传递到设备主体，上下夹板和弹性体之间做了限位凸台，避免长期受载后弹性体出现横向滑移脱落的问题。下方的脚轮连接座是和走行轮轴配合的部位，座体上预留的轴孔和轮轴采用间隙配合，方便后期轮组磨损后的更换维护，连接座和上夹板之间的螺栓预紧力经过核算，既不会压死缓冲弹性体影响减震效果，也不会因为预紧力不足导致走行时出现结构晃动。从安装边界来看，整个支撑构件的竖向总高度控制在120mm以内，横向安装面的宽度不超过80mm，适配市面上绝大多数中型脚轮的安装尺寸，

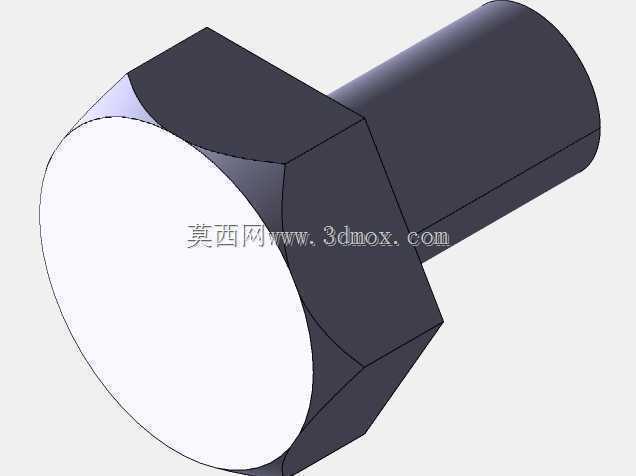

　　不需要对现有设备底部结构做额外改造就能直接替换原有刚性支撑座。在实际工况使用中，这类支撑构件的载荷适配范围覆盖50kg到300kg的移运设备，相比普通无缓冲的脚轮支架，它能让设备移运过程中的振动加速度降低40%左右，尤其适合搭载有精密仪表、易碎工件的移动工装使用。设计过程中特意将所有连接螺栓的外露长度做了统一控制，避免螺栓突出部位在设备移运时勾挂车间管线或者其他工件，立板的边缘做了倒角处理，消除安装过程中的割手风险，缓冲弹性体选用的是耐油耐磨的橡胶材质，可以适应车间地面常见的油污、切削液溅射环境，不会出现短期老化开裂的问题。结构的受力路径经过反复优化，设备的竖向载荷通过立板传递到上夹板，再均匀分散到整个缓冲弹性体表面，

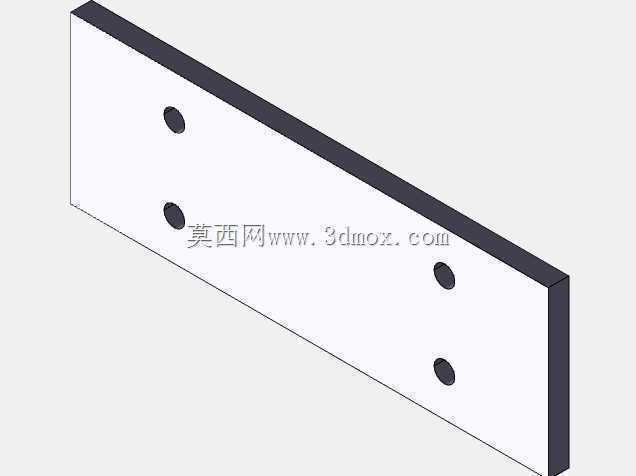

　　最后通过下夹板传递到轮组，不会出现局部应力集中导致的板件变形问题，所有金属板件都做了表面喷塑处理，能适应车间常规的潮湿、多粉尘环境，防锈能力满足3年以上的工业使用需求。在装配逻辑上，整个构件采用全螺栓连接，没有焊接部位，所有零部件都可以单独拆解更换，哪怕后期缓冲弹性体出现疲劳失效，只需要拆开夹板螺栓更换弹性体即可，不需要整体更换整个支撑座，能大幅降低后期的维护成本。针对不同的使用场景，这个支撑结构还可以通过调整缓冲弹性体的硬度来适配不同的载荷需求，比如搭载较重设备时可以选用硬度更高的弹性体，搭载精密轻载设备时可以选用偏软的弹性体获得更好的减震效果，安装孔位采用通用化设计，和市面上主流的中型脚轮安装尺寸完全兼容，不需要重新打孔就能完成适配。
