径向发动机用双孔铰接连杆结构设计

　　在径向发动机的动力传递链路中，铰接杆是连接活塞与曲柄机构的核心受力构件，这类结构常见于星型航空发动机、老式固定式径向动力机组的动力端，负责将活塞的往复直线运动转化为曲柄的旋转扭矩输出，整个工作循环中需要持续承受交变的燃气爆发压力、往复惯性力以及连杆摆动带来的侧向弯矩，对结构的强度、刚度以及铰接间隙的控制都有极高的工程要求。

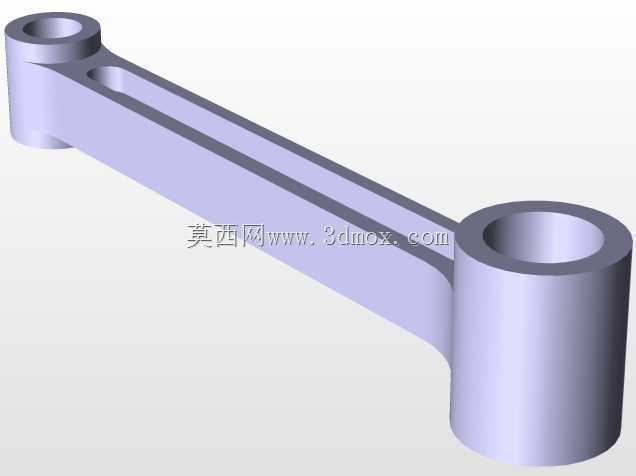

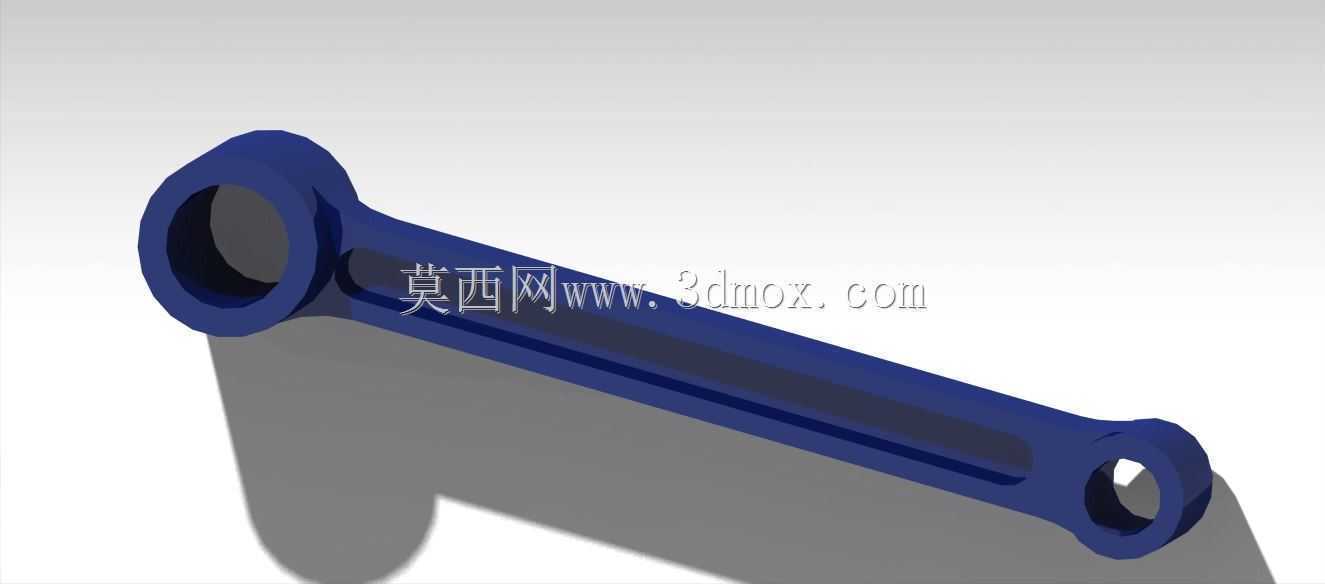

　　从实际使用场景来看，径向发动机的多缸环形布置特性，决定了主连杆与副连杆的铰接结构必须紧凑，每一圈布置的活塞都通过对应的铰接杆将力传递到中心曲柄销上，这就要求铰接杆的两端铰接孔同轴度必须控制在极小的公差范围内，否则会在高速运转时出现偏磨、卡滞甚至应力断裂的故障。本次设计的铰接杆采用长杆身双端环孔结构，大端环孔用于与主连杆的铰接销配合，小端环孔用于连接活塞销，杆身采用工字形截面设计，在保证整体抗弯截面模量的前提下尽可能降低结构自重，减少往复运动产生的惯性力，这对于高转速运行的径向发动机来说，能有效降低曲柄机构的动不平衡量，减少整机振动。

　　设计过程中首先需要匹配的是安装边界尺寸，两端环孔的内径分别对应活塞销与铰接销的标准配合公差，通常采用基孔制的过渡配合，保证销连接的传力可靠性同时避免过盈量过大导致的装配困难。杆身的长度需要严格匹配活塞行程与曲柄偏心距的几何关系，过长会导致活塞到达上止点时余隙容积过大，降低发动机压缩比，过短则会出现活塞碰撞气缸盖的严重故障，因此在三维建模阶段需要反复做运动仿真校核，确认活塞在整个行程中的运动轨迹无干涉，铰接杆在最大摆角位置不会与相邻气缸的连杆、曲柄配重块发生碰擦。

　　结构细节上，两端环孔与杆身的过渡位置采用大圆角平滑过渡，避免应力集中，这是因为铰接杆工作时的最大应力往往出现在杆身与环孔的连接位置，交变载荷下如果存在直角或者小圆角过渡，很容易萌生疲劳裂纹，最终导致构件断裂。杆身的工字形截面腹板厚度需要根据最大爆发压力下的压杆稳定计算结果确定，既要避免失稳弯曲，也要控制整体重量，环孔的端面设计有一定的凸台厚度，保证铰接销的支撑面足够，防止销孔在长期交变载荷下出现椭圆变形，导致配合间隙变大产生异响。

　　从装配逻辑来看，这类铰接杆安装时需要先将小端通过活塞销与活塞组件连接，再将大端与主连杆上的铰接销对接，最后装入锁止结构防止销轴向窜动，因此环孔的端面粗糙度、销孔的圆柱度都需要满足对应的加工精度要求，三维模型中需要预留出对应的销孔倒角、润滑通道的位置——径向发动机的连杆铰接位置通常采用压力润滑，杆身内部可以设计油道将曲轴端的压力润滑油引导到两端铰接位置，减少摩擦磨损，不过部分小型径向发动机也会采用飞溅润滑，这时候杆身表面不需要额外设计油孔，依靠曲轴运转带起的润滑油完成铰接面的润滑。

　　在实际选型匹配时，这类铰接杆的材质通常选用高强度合金钢，经过模锻成型后做调质处理，表面再进行喷丸强化提升疲劳强度，三维建模阶段需要充分考虑锻造拔模斜度、加工余量等工艺性问题，避免出现无法加工或者锻造缺陷的结构。另外需要注意的是，径向发动机的每个铰接杆因为安装位置的不同，摆角范围存在细微差异，建模时不能直接复制同一款结构，需要根据每个气缸的布置角度调整杆身的空间姿态，确认运动包络不与周边构件干涉，尤其是多缸密集布置的大马力径向发动机，相邻铰接杆之间的间隙在运动过程中极小，必须通过运动仿真逐一校核最小间隙值，预留足够的热膨胀余量，防止发动机工作温度升高后构件膨胀出现碰擦故障。

　　这类铰接杆的受力状态比普通直列发动机的连杆更复杂，因为除了沿杆身方向的轴向力之外，还会因为主连杆的公转运动产生附加的侧向弯矩，因此结构强度校核时不能只做轴向的拉压强度计算，还需要结合多体动力学仿真提取整个工作循环中的瞬态载荷，做疲劳寿命分析，确保在额定工况下的使用寿命满足设计要求。杆身的截面尺寸也不是等比例设计的，靠近大端的位置因为弯矩更大，截面尺寸会适当加大，往小端方向逐渐平滑收窄，在保证强度的前提下优化重量分布，降低往复惯性力带来的载荷冲击。
