毒蛇微型涡喷发动机剖面结构设计

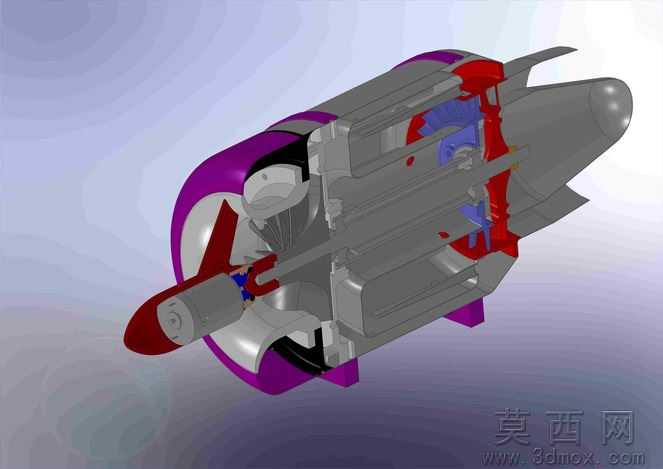

本作品为微型涡喷发动机的剖面展示三维模型，整体采用剖切式建模思路，将发动机完整的内部流道与核心构件完整呈现，无需拆解即可直观观测整机的工作逻辑与部件排布。建模过程中首先完成发动机外廓壳体的曲面构建，还原微型涡喷紧凑的流线型外壳形态，外壳部分采用亮紫色非金属材质渲染，区分内部金属构件的同时强化视觉层次。内部核心结构按照真实涡喷的工作路径依次排布：进气道段做了顺滑的曲面过渡处理，压气机叶轮采用高精度曲面建模还原叶片的扭转角度，保证气流压缩路径的合理性；燃烧室部分做了分色处理，红色构件标识燃烧室的高温区域，蓝色构件标识内部导流与涡轮传动结构，清晰区分不同功能的组件；涡轮段与尾喷管做了一体化的结构衔接，尾喷口的收敛形态完全符合微型涡喷的气动设计要求，同时在发动机头部还原了启动电机与整流头锥的结构细节。所有内部构件的装配关系完全按照真实涡喷的同轴度要求设计，转动部件与静子部件的间隙做了合理的预留，既符合工程实际的装配逻辑，也通过剖面的展示形式让观者可以清晰梳理气流从进入进气道、经过压气机压缩、在燃烧室与燃油混合燃烧、推动涡轮做功最后从尾喷管高速喷出的完整工作流程。材质渲染上区分了不同构件的材质属性：壳体采用哑光工程塑料质感，内部承力结构件采用银灰色金属质感，高温区域采用高饱和度红色耐高温合金质感，传动与导流部件采用蓝色金属质感，不同材质的区分让剖面结构的层级更加清晰，即使是非专业观者也能快速识别不同部件的功能分区。整体建模比例协调，结构细节完整，既可以作为微型涡喷发动机的原理展示教具，也可为小型航空动力装置的结构设计提供直观的参考。
