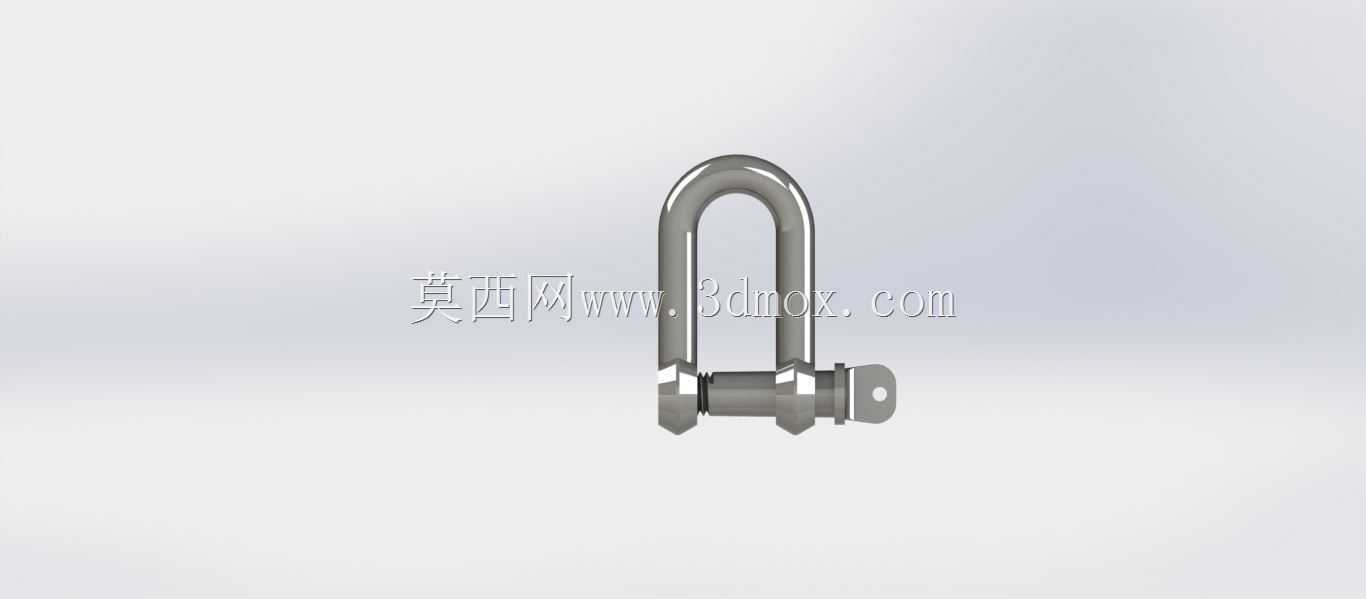

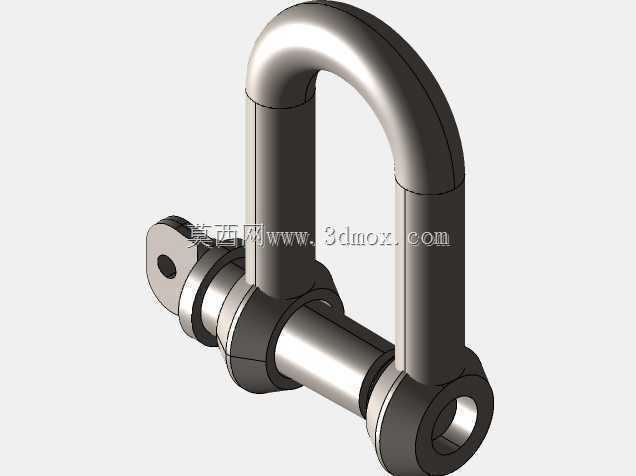

3.2吨级直型起重卸扣结构设计

　　在起重吊装、船舶系固、重型设备移位、户外救援装备配套等场景里，直型卸扣是索具系统里最基础也最核心的受力连接件，这款额定载荷3.2吨的D型卸扣，从结构选型到细节尺寸的敲定，全都是围绕实际工况里的受力可靠性、装拆便捷性、长期使用的抗疲劳性来推进的。

　　先从实际使用场景倒推设计逻辑：日常吊装作业里，卸扣需要频繁穿挂钢丝绳、吊装带、吊环，还要配合手拉葫芦、卸扣式吊点做载荷传递，所以主体的U型弯部分不能做尖锐转角，所有过渡圆弧都要匹配对应吨位的应力分散要求，避免应力集中导致的长期载荷下的裂纹萌生。横销部分采用带孔的螺纹销结构，末端的开孔是为了插入开口销做防松限位，毕竟在吊装过程中索具会随重物晃动产生交变载荷，普通螺纹连接如果没有机械防松，很容易在反复振动下出现退扣，直接引发吊装安全隐患，这部分的销孔位置、孔径大小都是和横销直径做匹配的，既不能削弱横销的剪切强度，也要保证开口销能顺利穿入、掰开后不会在作业中被剐蹭脱落。

　　从安装边界来看，这款卸扣的U型内净宽、内净高尺寸，要满足常规直径12-16mm的钢丝绳套、同吨位级别的吊装带环眼顺利穿入，不会因为净空不足导致索具被挤压变形，影响索具本身的使用寿命。横销的总长度要保证拧入U型本体的螺纹段后，末端露出2-3个螺距，同时防松孔刚好露出本体外侧，方便安装开口销；横销头部的扁方结构是为了配合扳手拧紧，尺寸设计要适配常规的活动扳手开口尺寸，不需要专用工具就能在作业现场完成装拆，降低现场作业的工具依赖。

　　受力层面的设计考量上，D型卸扣的受力路径非常清晰，额定载荷下拉力主要沿U型本体的两个直段传递到横销，所以U型本体的截面是等强度设计，弯弧段的截面尺寸略大于直段，抵消弯弧处的附加弯曲应力；横销作为双剪切面受力部件，直径的选取是按照3.2吨额定载荷下的剪切安全系数不低于5倍来核算的，材料选用常用的合金结构钢，表面做镀锌处理，既能适应户外潮湿、轻度腐蚀的作业环境，也不会因为表面处理层过厚影响螺纹配合的精度。

　　实际使用中这类卸扣还有几个容易被忽略的设计细节：U型本体的两个销孔同轴度必须控制在合理公差范围内，不然横销穿入后会出现别劲，不仅装拆困难，还会让横销承受额外的附加弯矩，降低实际承载能力；螺纹配合选用中等精度的间隙配合，既能保证手动就能顺利拧入，也不会因为间隙过大在受载后出现螺纹滑移；横销末端的倒角、U型本体端部的倒角，都是为了在穿挂索具的时候不会剐蹭割伤钢丝绳或吊装带的纤维层，避免索具提前出现断丝、纤维断裂的损伤。

　　和弓形卸扣相比，这款直型D型卸扣更适合单方向的直线拉力载荷场景，比如垂直吊装、直线牵引，在横向受力的场景下承载能力会有所下降，所以设计阶段也在本体的受力方向上做了对应的结构强化，不适合大角度的斜拉作业。整体结构没有多余的冗余部件，所有尺寸都是围绕3.2吨这个额定载荷做的匹配，既不会因为尺寸过大增加不必要的自重，给高空作业的携带、安装增加负担，也不会因为尺寸不足导致安全系数不够，在额定载荷下出现塑性变形甚至断裂的风险。

　　在三维建模过程中，这类标准索具配件的建模重点不在复杂曲面，而在各个配合尺寸的精准度：螺纹部分要准确还原牙型和配合长度，销孔的位置要和横销的防松位置完全对应，U型弯的圆弧过渡要平滑无拐点，方便后续做有限元受力分析的时候能准确得到应力分布结果，也方便设备设计人员在做整体吊装方案的时候，能直接把这个模型导入装配体，核对和周边吊点、索具的安装间隙，不会因为模型尺寸偏差导致现场安装的时候出现干涉问题。
