带端耳环铰接式双作用液压油缸结构

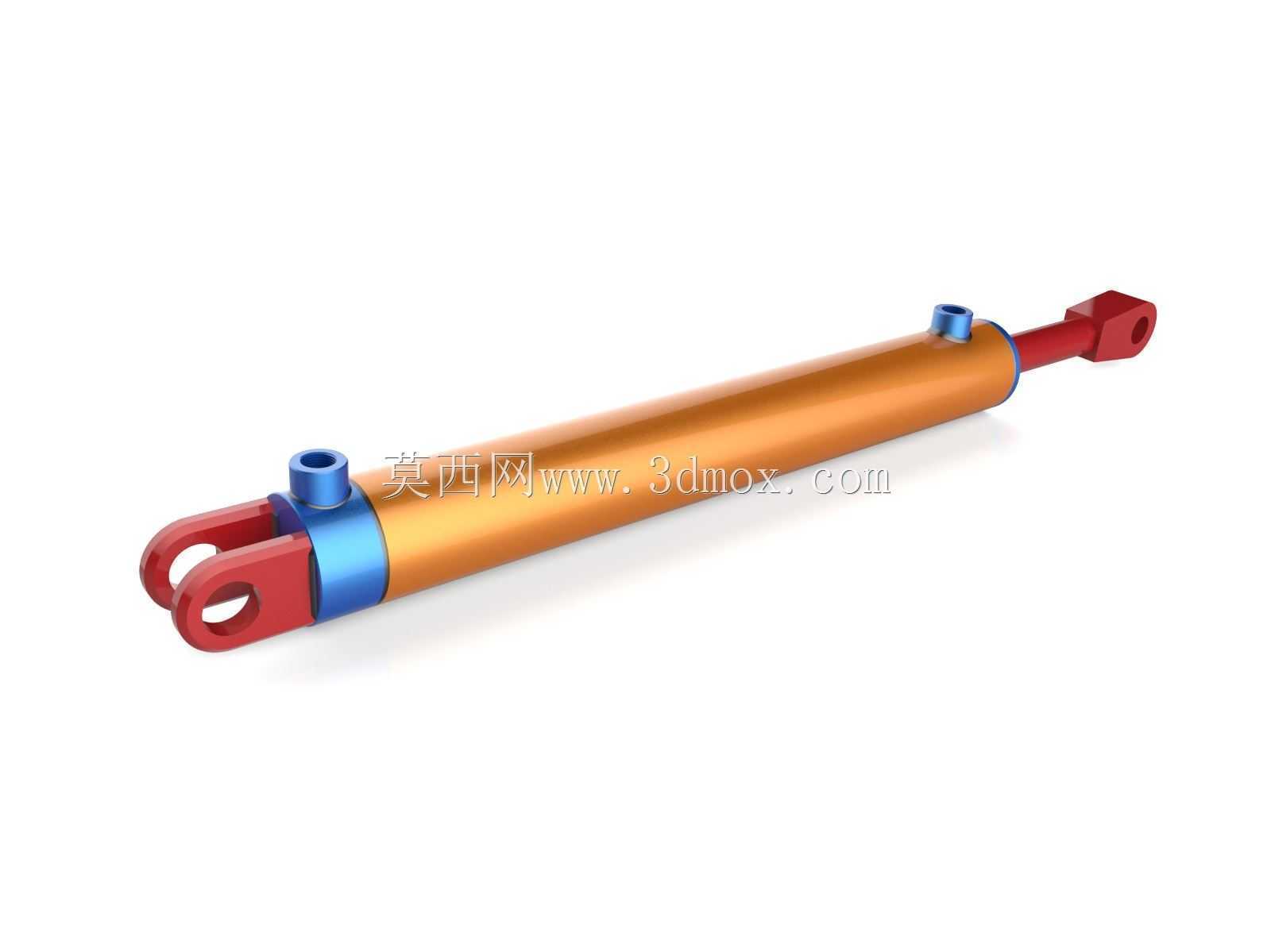

　　这款带端耳环的铰接式液压油缸，是液压传动系统里最常见的直线执行元件，日常在工程机械、农业装备、专用作业车辆里的出镜率极高，从挖掘机的斗杆驱动、装载机的举升动作，到农用拖拉机的悬挂调节、环卫车辆的尾板举升，但凡需要直线往复推拉力输出的铰接安装工况，都能见到这类结构的身影。

　　从功能特性来看，这款油缸采用双作用设计，依靠压力油分别进入缸筒的无杆腔与有杆腔，实现活塞杆的伸出与缩回动作，相比单作用弹簧复位油缸，它的缩回动作同样具备可控推力，能适应双向负载的作业需求，不会出现回程无力、负载失稳的问题。两端的耳环式铰接结构，是为了适配安装端存在小角度摆动的工况——设备在动作过程中，安装支座与被驱动部件之间往往存在角度偏移，铰接结构可以通过耳环内的铰接销轴释放转动自由度，避免缸筒承受径向弯矩，从根源上减少活塞杆偏磨、密封件过早损坏的问题，这也是这类油缸在摆动驱动场景下比法兰安装、脚架安装油缸适用性更强的核心原因。

　　设计层面上，这款油缸的缸筒采用等径直筒结构，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，既能减少活塞密封件的滑动磨损，也能降低内泄漏量，保证容积效率。活塞杆表面做了硬化处理与镀覆层，硬度与防锈能力适配户外作业的复杂环境，避免活塞杆被砂石刮伤、被雨水锈蚀导致密封失效。缸盖与缸筒的连接、油口的布局都做了紧凑化处理，两个进出油口分别布置在缸筒尾部与缸盖位置，油口采用标准内螺纹连接，方便现场布管时对接液压管路，不会出现管路干涉的问题。活塞位置的密封采用组合密封结构，搭配导向环、防尘圈的整套密封配置，既能保证高低压工况下的密封可靠性，也能阻挡外界粉尘、泥水进入缸筒内部，延长油缸的整体使用寿命。

　　从安装边界与尺寸适配角度来说，两端耳环的内孔直径、耳环宽度、销轴安装尺寸，都是这类油缸选型时的核心匹配参数，安装时需要保证两端铰接点的同轴度误差控制在允许范围内，避免安装过程中给缸筒施加额外的径向力。油缸的行程设计需要匹配被驱动部件的运动行程，预留足够的安全余量，避免活塞运行到行程端点时出现机械碰撞，同时缸筒的外径尺寸、活塞杆直径，决定了油缸的推力与拉力输出能力，选型时需要结合系统工作压力、负载大小做匹配计算，避免出现推力不足或者油缸规格过大造成的成本浪费。

　　实际应用中，这类油缸通常会搭配平衡阀、液压锁使用，在举升类负载场景下可以防止负载下坠，在定位类场景下可以保证位置锁定的可靠性。日常维护时只需要定期检查铰接销轴的润滑情况、密封件是否存在渗漏、活塞杆表面是否有损伤，就能保证长期稳定运行，相比其他类型的直线执行元件，它的结构成熟、维护成本低、输出力大，是中重载直线驱动场景下的首选结构。
