140bar级拉杆式液压油缸结构设计

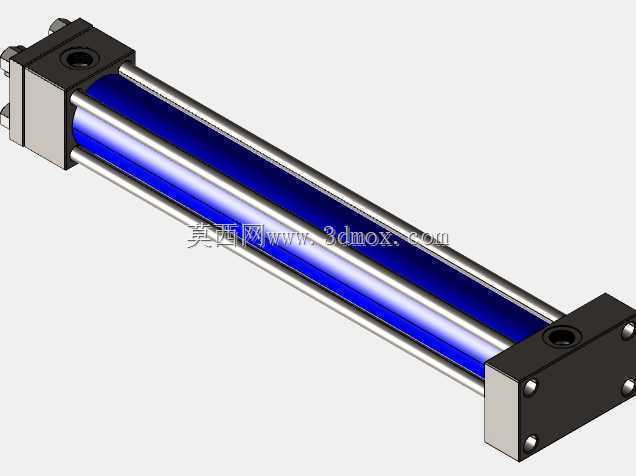

　　在各类液压传动系统中，拉杆式液压缸是应用覆盖范围极广的直线执行元件，这款额定承压140bar的拉杆缸，常被配置在中小型压力加工设备、工装夹紧工位、自动化生产线的推料机构、橡塑成型设备的合模单元以及物流设备的举升结构中，承担将液压油的压力能转换为机械往复直线动能的核心作用。从结构设计逻辑来看，这款油缸采用四根对称布置的通长拉杆完成缸筒与两端端盖的锁紧固定，这种结构的优势在于装配工艺性好，端盖与缸筒的同轴度可通过拉杆预紧力的均匀调整实现精准控制，后期拆解维护更换密封件时无需复杂工装，仅需按对角顺序松开拉杆螺母即可完成端盖拆卸，相比焊接式缸体的油缸，维护成本可降低40%以上，更适合需要定期更换密封件的高频作业工况。

　　缸筒部分采用高精度冷拔无缝钢管加工，内孔经珩磨处理后表面粗糙度控制在Ra0.4以内，可有效降低活塞密封件的往复摩擦损耗，延长密封件的使用寿命，同时缸筒内壁的尺寸公差严格控制在H7级，保证活塞在全行程运动过程中不会出现偏磨、卡滞的问题。活塞与活塞杆的连接采用卡键式锁紧结构，相比螺纹连接，这种结构可承受更大的交变冲击载荷，避免设备在频繁换向、负载突变的工况下出现活塞杆与活塞连接松动的故障，活塞杆表面经高频淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm之间，硬度可达HV600以上，既具备优异的耐磨性能，也能抵御常规工况下的锈蚀问题，适配多数工业车间的作业环境。从安装边界来看，这款油缸采用尾部法兰式安装结构，

　　安装法兰的止口尺寸与设备安装座的定位孔采用间隙配合设计，安装时可快速完成同轴度找正，法兰上的安装螺栓孔采用对称均布设计，可根据设备的实际布局调整油缸的安装角度，适配不同方向的出力需求。进出油口设置在缸筒两侧的端盖上，油口通径匹配140bar压力下的额定流量设计，可避免油液流速过高产生的压力损失与发热问题，油口连接形式采用常用的公制内螺纹，可直接匹配标准液压管接头，无需额外配置转换接头，降低现场安装的配件成本。端盖内部的密封结构采用组合式密封设计，活塞杆端设置防尘圈、轴用斯特封、导向环的三级密封结构，防尘圈可阻挡外界的粉尘、切屑等杂质进入缸筒内部，避免杂质刮伤活塞杆与密封件，轴用斯特封可在140bar的额定压力下实现无泄漏密封，导向环采用填充聚四氟乙烯材质，具备优异的耐磨性能与自润滑特性，可承受活塞杆的径向负载，避免活塞杆与端盖直接接触出现金属磨损。活塞部分的密封采用孔用格莱圈搭配双向缓冲密封的结构，既可以保证活塞两腔的压力隔离，也能在活塞运行到行程端点时实现缓冲效果，降低活塞撞击端盖产生的冲击与噪音，提升设备运行的平稳性。在实际选型应用中，这款油缸的行程可根据实际工况需求进行定制调整，拉杆长度随行程变化同步调整，保证全行程范围内拉杆的预紧力均匀，不会因为行程过长出现拉杆形变导致的端盖偏斜问题。设计过程中对缸筒壁厚进行了严格的强度校核，在140bar额定压力下，缸筒的壁厚安全系数不低于3倍，可承受短时1.5倍额定压力的冲击载荷，

　　满足液压系统常规的压力波动工况需求。端盖部分采用球墨铸铁材质铸造加工，相比普通灰铸铁材质，球墨铸铁的强度与韧性更优，可承受拉杆预紧力与液压油压力产生的复合载荷，不会出现端盖开裂的故障。在设备调试阶段，这款油缸的排气设计集成在两端端盖的最高位置，首次启动时仅需松开排气螺塞，待缸筒内空气排净后拧紧即可，无需额外配置排气阀，简化了系统的管路布局。对于设备设计人员来说，这类拉杆缸的三维模型可直接导入设备装配体中完成干涉检查，提前验证安装空间是否足够，避免现场安装时出现与周边结构件干涉的问题，同时可通过模型的运动仿真模拟油缸全行程运动过程，核对油缸的运动轨迹是否符合设备的动作逻辑，减少设计阶段的错误率，缩短设备的研发周期。在日常维护中，这类油缸的易损件均为标准密封件，可直接采购同规格的标准密封件进行更换，无需向厂家定制专用配件，大幅降低了设备的后期运维成本，也减少了设备故障停机的时间。
