高精度直柄机用铰刀切削工具结构

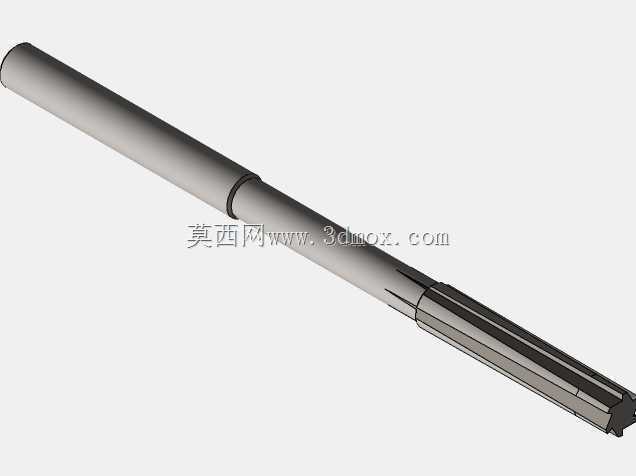

　　这款直柄机用铰刀的三维结构，完全围绕金属孔精加工的实际工况做设计落地，先从应用场景说起，这类刀具主要适配钻床、车床、加工中心的铰削工序，针对已经完成钻、扩加工的预制孔做半精或最终精加工，常见于液压阀块孔系、轴承安装孔、定位销孔这类对孔径公差、表面粗糙度、圆柱度有严格要求的加工场景，尤其是IT6-IT7级精度的孔加工，铰削是兼顾效率与精度的常规工艺选择。从功能特性来看，刀具工作段的切削刃采用等距直槽布局，刃带宽度控制在合理区间，既能保证铰削过程中的导向稳定性，又能减少刃带与孔壁的摩擦，避免加工后孔壁出现挤光过度的硬化层；切削锥部分做了短锥设计，切入时能平稳导入预制孔，不会出现崩刃或孔口扩量超差的问题，校准段的刃口带有微小倒锥，

　　能有效减少铰刀退出时的刮伤痕迹，保证孔的全长尺寸一致性。设计思路上优先考虑了装夹兼容性，直柄结构适配标准弹簧夹头、钻夹头的装夹公差，柄部直径与工作段直径的同轴度公差严格控制，避免装夹后出现径向跳动超差，导致铰出的孔出现圆度误差、孔径扩大的问题；排屑槽的深度和槽型角度经过优化，针对钢件、铸铁件不同加工材质的排屑特性做了平衡，直槽结构既方便刃磨维护，又能在加工通孔时让切屑顺利向前排出，不会因为切屑堵塞刮伤已加工表面。从外形尺寸与安装边界来看，刀具总长符合机用铰刀的常规系列尺寸，柄部长度满足常规夹头的最小夹持深度要求，不会出现装夹长度不足导致的刀具打滑、振刀问题；工作段长度覆盖常见铰削深度范围，校准段长度足够保证孔的圆柱度要求，

　　同时不会因为过长导致刀具刚性下降，在常规切削参数下能有效控制振颤，保证加工表面质量。实际使用中，这类铰刀的切削参数需要匹配加工材质调整，加工钢件时需要配合充足的切削液，降低切削温度减少刀具磨损，加工铸铁件时可以采用干式切削或者压缩空气排屑，避免切屑粉末嵌入槽内影响加工精度；刀具的刃磨只需要修磨切削锥部分的后刀面，校准段刃带不需要频繁修磨，能大幅延长刀具的整体使用寿命，对于批量加工的孔系工序，这类标准化结构的铰刀互换性强，不需要做特殊的工装适配就能直接上线使用，能有效减少生产准备的辅助时间。结构上还做了应力释放的细节处理，柄部与工作段的过渡位置采用小圆弧过渡，避免热处理时出现应力集中导致的断裂问题，整体热处理硬度控制在合理区间，既保证切削刃的耐磨性，又让柄部具备足够的韧性，不会因为装夹受力出现崩裂。
