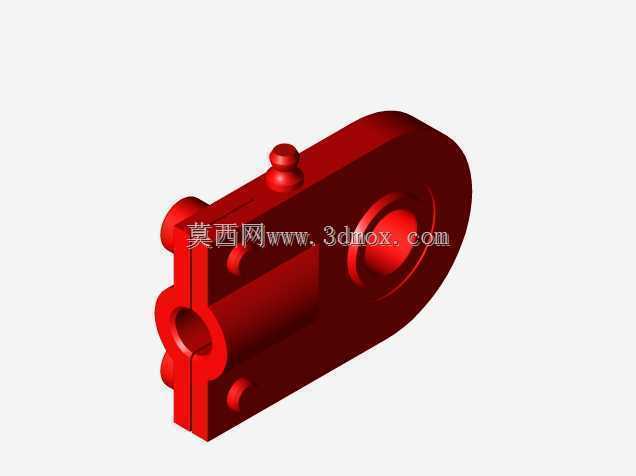

希德鲁里科桥型连接固定结构件

　　这类桥型连接结构件在轻工输送线、小型工装夹具台架、非标自动化设备的连杆传动组中应用十分普遍，核心作用是实现两个存在小幅相对摆动需求的部件之间的刚性承载连接，同时预留铰接转动的自由度，避免设备运行过程中因装配公差累积、机架受力微变形产生的内应力损坏配合面。从结构设计逻辑来看，主体采用立式桥型拱式布局，上部开设的同轴通孔是核心铰接配合位，孔壁预留了足够的壁厚余量，可根据实际装配需求加装自润滑铜套或者滚针轴承，适配不同转速、载荷的铰接工况，避免长期转动磨损后直接报废整个构件，仅需更换内衬套即可恢复配合精度，大幅降低后期运维成本。下部两侧对称布置的带孔凸台是安装固定位，凸台与主体衔接处做了大圆弧过渡处理，没有尖锐的应力集中棱角，

　　在承受交变冲击载荷时，能有效分散应力传递路径，避免转角处出现疲劳裂纹，这也是这类承力结构件设计时最容易被忽略的细节——很多新手建模时直接做直角衔接，实际装机运行几个月就会在转角处出现断裂故障。构件底部的平面是安装基准面，加工时要求与上部铰接孔的轴线保持严格的平行度公差，平行度误差控制在0.02mm以内，否则安装后会出现铰接轴卡滞、转动阻力过大的问题，甚至会导致配套的连杆机构出现运动轨迹偏差，影响整台设备的运行精度。从安装边界来看，这类结构件的安装空间需要预留足够的手部操作或者扳手拧动空间，下部两个固定凸台的孔位间距是固定的，设计配套安装板时需要严格匹配孔距公差，同时要注意构件上部的拱形凸起部分不能和周边的运动部件产生干涉，

　　尤其是当铰接件带动摆杆做往复摆动时，要提前在三维装配环境下做全行程的干涉检查，避免运行时出现碰撞。构件侧面预留的小尺寸凹位是减重工艺槽，在不降低整体结构强度的前提下，既减少了原材料的用量，也降低了构件自身重量，对于需要做往复运动的铰接组件来说，更小的自重意味着更低的运动惯性，能有效提升机构运行的平稳性，降低驱动端的动力损耗。实际选型应用时，需要根据承载的径向载荷大小选择对应材质的坯料，常规轻载工况下采用普通碳钢做表面喷塑处理即可，中等载荷工况可以选用45号钢做调质处理，重载或者有腐蚀环境的工况则可以选用不锈钢材质加工，上部铰接孔的内径尺寸可以根据配套铰接轴的直径做适配调整，下部固定孔的大小也可以根据选用的螺栓规格做对应修改，

　　整体结构的拓展性很强，不需要大幅改动主体结构就能适配多种不同的安装场景。在建模过程中，所有的圆角、倒角都严格按照机加工工艺要求设置，没有出现无法加工的负角或者壁厚突变的结构，拔模斜度也适配常规的铣削加工工艺，不需要做特殊的工装夹具就能完成全部加工工序，有效控制加工成本。这类结构件虽然看起来造型简单，但每一处结构细节都对应实际装配和运行的需求，没有多余的装饰性结构，完全是从功能实现、加工可行性、运维便捷性三个维度出发完成的设计，在各类中小型机械设备的铰接连接部位都能见到这类结构的变体，是机械结构设计中十分典型的承力连接构件。
