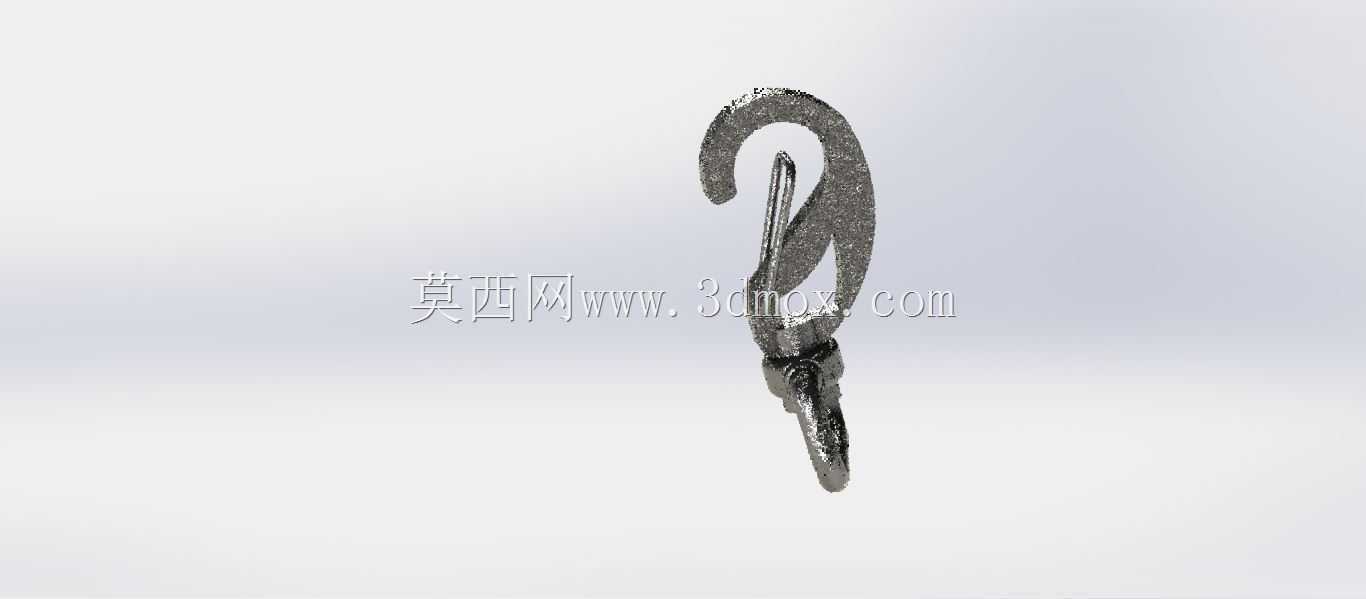

带保险舌起重吊钩金属构件三维结构

　　在车间物料转运、港口货物装卸、户外设备吊装等作业场景里，这类带保险舌的吊钩是吊具系统里直接承载载荷的核心接触构件，日常作业中需要和钢丝绳索具、吊装带、卸扣等配套部件配合使用，完成从几公斤的工装吊取到数吨重的零部件移位的各类吊装需求。从结构设计逻辑来看，钩体采用了上窄下宽的弧形钩腔，钩身截面从顶端连接端向钩尖位置做了渐变式的截面调整，顶端连接段做了收窄的圆柱过渡结构，方便和吊环、旋转接头或者钢丝绳端的连接套做装配配合，装配时可以根据使用场景选择铰接或者刚性固定的连接方式，铰接状态下吊钩可以随吊重的重心自动调整角度，避免吊索出现额外的扭转应力。钩身的弧形曲率经过反复校核，既保证吊索或者被吊物的挂接点能够自然滑入钩腔的承载中心位置，

　　又不会因为弧度过大导致挂接件在晃动时轻易脱出，钩尖位置做了向内的收边处理，和保险舌的贴合面做了精密的贴合公差控制，保险舌采用扭簧预紧的结构设计，在无外力作用时会自动贴合在钩尖位置，完全封闭钩腔的开口，只有在挂接吊索时手动拨开保险舌才能完成挂入操作，挂接完成后保险舌自动复位，能够有效避免作业过程中因为吊具晃动、吊重摆动导致的吊索滑脱风险，这也是起重作业安全规范里强制要求的防脱结构。从安装边界来看，顶端连接柱的直径和长度适配常规规格的吊具连接座，不需要额外做非标转接件就可以直接替换同规格的旧吊钩，钩体的整体外轮廓尺寸适配常规的吊装作业空间，不会因为钩体尺寸过大导致在狭窄设备间隙里无法完成挂接操作，钩腔的开口尺寸能够兼容不同厚度的吊装带、

　　不同直径的钢丝绳索具以及常规规格的卸扣挂接，覆盖绝大多数常规吊装场景的挂接需求。设计过程中对钩身的应力集中位置做了圆弧过渡处理，尤其是钩身弯曲段的内侧位置，没有出现直角或者锐角的结构突变，避免长期承载交变载荷时出现应力疲劳开裂的问题，保险舌的转轴位置做了隐藏式设计，扭簧内置在转轴的安装槽内，不会因为外部的磕碰导致扭簧脱落或者转轴卡滞，同时保险舌的开启角度做了限位设计，最大开启角度刚好满足吊索挂入的需求，不会因为开启角度过大导致扭簧出现超过弹性极限的变形，延长保险结构的使用寿命。实际使用中，这类吊钩需要配合额定载荷匹配的索具使用，钩体的承载能力和材质热处理工艺直接相关，建模过程中还原了锻造成型后的表面质感以及各部位的尺寸公差，能够直接用于吊具总成的装配模拟、吊装作业的干涉检查，也可以作为起重设备配件选型的三维参考样件，帮助设计人员在做吊装方案规划时提前确认吊钩和被吊物挂点、配套索具的适配性，避免现场安装时出现尺寸不匹配的问题。
