70毫升排量自行车制动蹄块结构设计

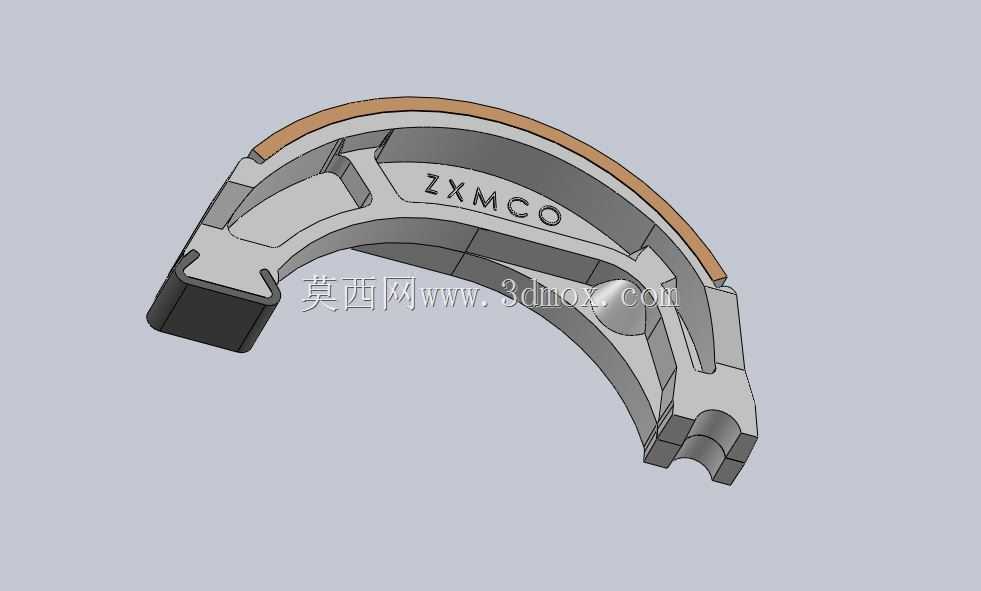

　　日常通勤、短途代步类自行车的鼓刹制动系统中，制动蹄是直接决定制动效能、骑行安全的核心执行部件，这款适配70毫升对应规格轮组的制动蹄块，针对民用代步车、轻便助力自行车的日常使用场景做了针对性的结构优化，完全匹配常规鼓刹轮毂的安装腔体尺寸，不需要额外改动原车的制动凸轮、回位弹簧安装位就能直接替换装配。从实际装车的工况来看，这类蹄块工作时需要承受制动凸轮撑开的径向推力，将摩擦片紧压在刹车鼓内壁，通过接触面的滑动摩擦把车轮转动的动能转化为热能耗散，实现车辆减速或者驻车的功能，因此结构设计上首先要保证基体的结构强度，避免频繁制动带来的交变载荷导致蹄块基体出现形变、开裂的问题。这款蹄块的基体采用弧形变截面设计，

　　靠近凸轮驱动端的位置做了局部加厚处理，因为这个位置是制动时受力最集中的区域，加厚的结构可以提升局部的抗弯曲强度，而靠近铰接销轴的一端则做了适配销孔的同轴度优化，销孔的内径尺寸严格匹配常规鼓刹的铰接轴直径，装配后铰接处的旷量控制在极小范围内，避免制动时出现蹄块晃动、刹车异响的问题。蹄块外侧的摩擦衬片采用弧形等厚设计，弧度和对应规格刹车鼓的内壁弧度完全吻合，保证制动时摩擦面可以实现全域贴合，不会出现局部接触导致的制动跑偏、摩擦片偏磨的问题，衬片和金属基体之间采用嵌入式结合结构，相比普通胶粘的固定方式，能承受更高的制动剪切力，避免频繁高强度制动时摩擦片出现脱落、移位的故障。从安装边界来看，这款蹄块的整体外轮廓弧度、

　　两端的驱动槽与铰接孔的中心距，完全适配70毫升规格对应的鼓刹腔体尺寸，装车时只需要将蹄块的铰接孔对准轮毂上的固定销轴，驱动端卡入制动凸轮的卡槽内，挂上回位弹簧即可完成装配，不需要对原车的制动结构做任何切削、打磨改动。设计过程中也充分考虑了日常使用的磨损余量，摩擦衬片的厚度预留了足够的磨损行程，在正常城市通勤的使用强度下，可以保证较长的使用寿命，同时蹄块金属基体的边缘都做了圆角钝化处理，避免装配或者维护时划伤操作人员，也防止长期使用后边缘出现应力集中导致的崩裂问题。实际制动过程中，当用户捏下刹车手柄，制动拉线带动凸轮转动，将两个对称布置的蹄块向外撑开，摩擦衬片和刹车鼓内壁接触产生摩擦力矩，

　　这个过程中蹄块的弧形结构可以保证压力均匀分布在整个摩擦面上，不会出现局部压力过大导致的摩擦片烧蚀、制动效能热衰减过快的问题，同时基体上的减重槽设计在不降低结构强度的前提下，减轻了蹄块自身的重量，降低了车轮转动时的非簧载质量，对于提升骑行的平顺性也有一定帮助。针对日常使用中可能遇到的泥水、扬尘工况，蹄块基体的表面做了防锈处理，避免长期在潮湿环境下使用出现基体锈蚀，导致摩擦片结合力下降、回位卡滞的问题，铰接孔的位置也预留了润滑脂存储的微小间隙，长期使用时可以在铰接位置涂抹少量润滑脂，降低铰接处的磨损，保证制动动作的顺畅性，不会出现刹车回位不良导致的拖刹、摩擦片异常磨损问题。
