菲亚特巴切塔后保险杠灯安装支架结构

　　该结构件为敞篷小跑车后保险杠区域的车灯承载安装支架，主要应用在乘用车辆后外饰覆盖件的装配环节，承担后示宽灯或倒车灯模块的定位、承载与周边部件的连接过渡作用，属于车身外饰系统里的小型功能承载件。从实际装车场景来看，这类支架安装在后保险杠蒙皮内侧与车尾钣金之间的预留空腔内，外侧对应保险杠蒙皮上预留的车灯透光开口，内侧通过端部的铰接柱结构与保险杠内部的安装位实现卡接或螺接固定，不需要额外做大面积的焊接固定，适配后保险杠总成的模块化装配逻辑，能在总装线上快速完成对位安装，减少工位装配耗时。

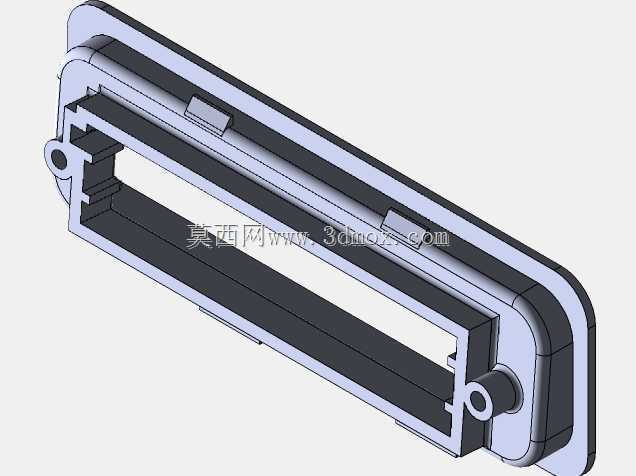

　　从功能特性上看，该支架采用框型镂空结构设计，整体为长条形圆角轮廓，中间的通槽刚好对应车灯模块的发光区域，不会遮挡光线投射路径，四周的围边结构可以对车灯模块形成周向限位，避免车辆行驶过程中车灯出现窜动移位；两端带孔的圆柱凸台是核心安装定位点，凸台的孔径与安装销轴的尺寸做了公差适配，既保证安装时的插拔顺畅，又能控制装配后的间隙量，避免行车振动带来的异响。支架侧边分布的小型卡扣凸台，用于和保险杠蒙皮内侧的卡槽配合，进一步约束支架的自由度，防止支架在长期振动下出现松脱。

　　设计思路上，该零件优先考虑了装配便利性与轻量化需求，整体采用薄壁塑料件的结构形式，壁厚控制在均匀的2mm左右，避免注塑成型时出现缩痕、翘曲等缺陷；所有转角位置都做了圆角过渡，既可以减少应力集中，提升零件的抗冲击性能，也能优化注塑过程中的熔体流动路径，降低成型难度。支架内侧的加强筋布局沿着受力方向分布，在安装凸台与主框架的连接位置做了局部加厚，抵消安装时的应力，避免装配过程中出现断裂；框型结构的内侧边缘做了止口设计，车灯模块装配时可以直接贴合止口面定位，不需要额外做对位调整，能有效提升车灯的装配精度，保证车灯与保险杠蒙皮开口的周边间隙均匀，提升外饰的装配外观质量。

　　从安装边界来看，该支架的整体外轮廓长度适配后保险杠对应位置的安装空腔尺寸，两端安装凸台的中心距与保险杠内部预设的安装点位完全匹配，安装后支架的外表面与保险杠蒙皮内表面保留有均匀的间隙，不会出现干涉顶碰的问题；支架的厚度方向尺寸控制在空腔的预留空间内，不会过度占用保险杠内部的布线空间，也不会与后方的车身钣金、线束等部件产生干涉。零件的所有安装特征都设计在可视面之外，装车完成后不会暴露在外观面，不影响整车后脸的视觉效果。在实际使用过程中，该支架还能起到一定的隔振作用，塑料材质的阻尼特性可以过滤部分路面传递的振动，减少车灯模块受到的冲击，延长车灯的使用寿命；同时框型结构的边缘可以对车灯的线束起到一定的导向约束作用，避免线束在空腔内晃动产生异响或磨损。针对车辆后保险杠区域可能遇到的泥水、低温等使用环境，该结构的无封闭凹槽设计也不容易积存泥水，减少长期使用后的腐蚀风险，适配车辆户外使用的复杂工况。
