自行车刹把结构三维设计

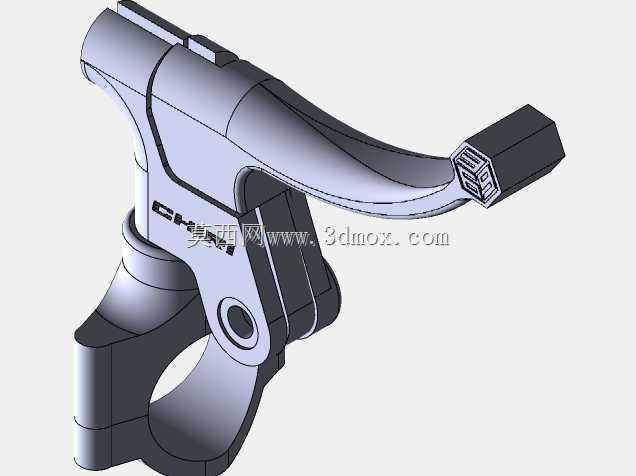

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动操控部件的手感与可靠性直接决定骑行安全，这款刹把结构的设计，核心围绕不同骑行姿态下的手指施力习惯展开，从指压接触端的弧度到枢轴转动的阻尼区间，每一处曲面都经过反复的人机工程校核。指压端的六边形防滑端头并非装饰性设计，在雨天骑行手套沾湿、或者长距离下坡手指出汗打滑的场景下，多面棱角结构能增大指腹与刹把的接触摩擦力，避免施力过程中手指滑脱，同时端头的厚度控制在12mm，既保证了按压时的接触面积足够分散压强，不会让手指长时间按压产生酸痛，也不会因为过厚导致操控时卡滞指关节。

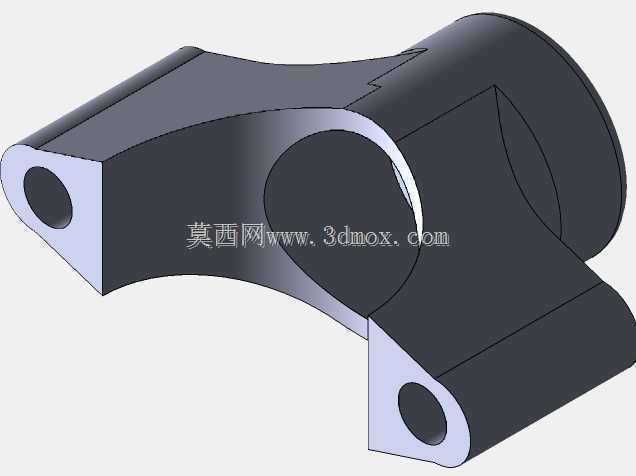

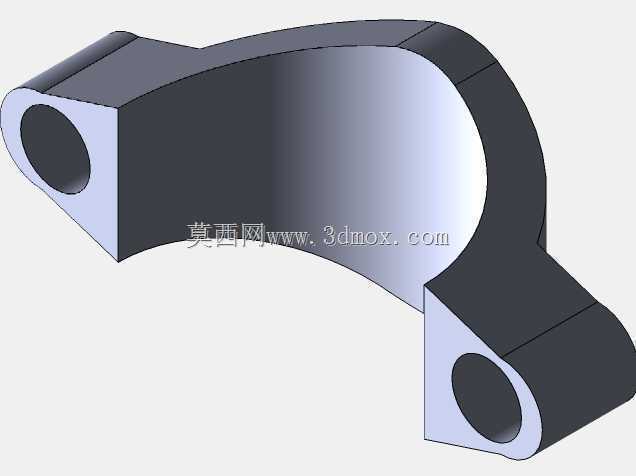

　　从安装结构来看，这款刹把采用环箍式夹装结构，夹装环的内孔直径适配常规22.2mm直径的自行车车把，夹装开口处的锁紧间隙预留0.8mm，通过单颗M5内六角螺丝即可完成锁紧固定，安装时不需要额外拆解车把上的变速指拨、把套等部件，直接从车把端套入调整到合适握持位置锁紧即可，夹装环内侧设计有0.2mm深度的网状滚花纹路，锁紧后能增大与车把金属表面的静摩擦力，即使在颠簸越野路面长期受振动冲击，也不会出现刹把绕车把转动移位的问题。

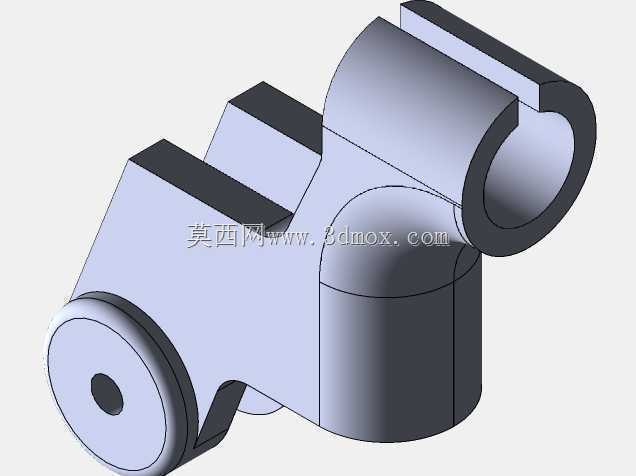

　　枢轴转动结构是刹把的核心功能区，这款设计中采用了衬套式转动配合，枢轴孔的直径为8mm，配合POM材质的耐磨衬套，既保证了转动过程的顺滑无卡顿，也能长期耐受户外雨水、灰尘的侵蚀，不会因为锈蚀出现捏刹卡顿、回位不畅的问题。刹把的转动行程设计为25度，从初始自由状态到捏合到最大制动位置的角度区间，刚好匹配普通人手指从自然伸展到弯曲握持的活动范围，捏合过程中力臂的变化经过优化，初始捏合阶段力臂较长，只需要较小的握力就能带动刹车线开始动作，随着捏合行程增加，力臂逐渐过渡到刚性传导区间，能给骑行者清晰的制动反馈，避免出现捏空、制动力度虚位过大的问题。

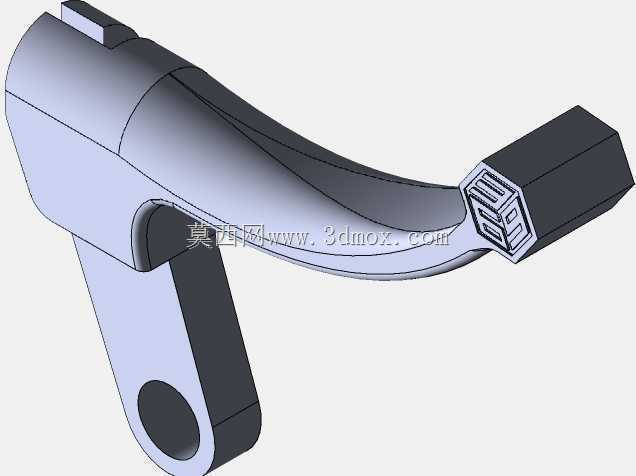

　　刹把本体的结构采用了变厚度加强设计，在枢轴安装座、夹装环连接位置等受力集中的区域，壁厚设置为4mm，通过圆弧过渡分散应力，避免紧急大力捏刹时出现结构断裂；而在指压臂的非受力区域，壁厚逐步减薄到2.5mm，同时在臂身背面设计有两条纵向的加强筋，既保证了整体结构的刚性，不会在大力捏刹时出现臂身形变导致的制动力损耗，也尽可能控制了零件的整体重量，符合自行车配件轻量化的设计趋势。刹把上预留的刹车线固定槽采用侧向开口设计，更换刹车线时不需要完全拆解刹把结构，只需要将刹把捏到最大行程位置，就能从侧槽放入刹车线端头，拧紧固定螺丝即可完成更换，日常维护的便利性大幅提升。

　　从实际使用的适配性来看，这款刹把的握持位置距离车把的初始距离设置为45mm，适配手掌宽度在80mm到110mm的绝大多数成年使用者，同时在枢轴位置预留了行程调节螺丝的安装位，可以根据使用者的手掌大小、手指长度微调初始握持距离，对于手型较小的骑行者，可以将初始距离调近到35mm，不需要过度伸展手指就能碰到刹把，提升紧急情况下的制动响应速度。整体结构的外露边角全部做了R1.5以上的圆角处理，没有尖锐的棱角，即使骑行过程中意外摔倒，也不会因为刹把的尖锐边角造成额外的磕碰伤害。夹装环的开口位置设计在车把前侧，锁紧螺丝的操作方向朝向斜下方，使用常规内六角扳手就能在车把前方直接操作锁紧，不会被车把后方的走线、把塞等部件挡住操作空间，安装调试的操作空间十分充裕。
