异形曲面塑料储物瓶结构设计

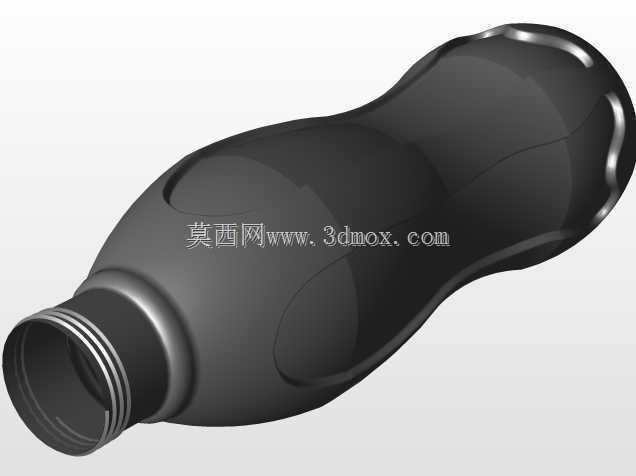

　　日常接触的塑料包装容器里，这类带异形收腰曲面的瓶型，大多应用在日化洗护、食品储物类场景，和常规直筒瓶不同，曲面造型首先要兼顾手持握持的贴合度，灌装线流转时的抗形变能力，还有堆叠码放时的稳定性，不能只追求外观弧度忽略实际生产使用的硬指标。做这个瓶体结构的时候，首先要捋清楚瓶口螺纹段的配合边界，瓶口是标准的外螺纹结构，要匹配通用旋盖的尺寸公差，螺纹的牙型角度、螺距、收尾段的退刀位置都要和现有盖型的封合要求对齐，避免出现滑牙、密封不严的问题，瓶口的端面平面度也要控制在合理公差范围内，保证铝箔封口或者垫片密封的时候能完全贴合，不会出现渗漏点。瓶身的曲面过渡是整个结构的核心，中间收腰的位置刚好对应成年人手掌握持的发力区间，弧度做了内凹处理，

　　手持的时候手指能自然贴合曲面，不会出现打滑的情况，瓶身上半部分和下半部分的外凸曲面，一方面是增加瓶体的结构刚度，塑料瓶属于薄壁注塑件，完全平直的壁面在受到侧向外力的时候很容易出现凹陷变形，带弧度的曲面能分散外力，提升空瓶和灌装后的抗挤压能力，哪怕运输过程中堆码层数达到常规仓储要求，瓶身也不会出现不可逆的瘪陷。瓶底的波浪形边缘设计，不是单纯的装饰造型，首先是增加瓶底和放置平面的接触支撑点，避免瓶底因为注塑冷却收缩出现内凹导致放置不稳，同时波浪形的加强筋结构能提升瓶底的承重能力，灌装满内容物之后，瓶底不会因为内容物的重量出现外鼓，保证放置的时候始终保持平稳。做三维建模的时候，曲面的G2连续要处理到位，尤其是收腰段和上下凸面的过渡位置，

　　不能出现曲率突变，不然注塑脱模的时候容易出现应力集中，导致成品出现发白、开裂的问题，壁厚要保持均匀，整体壁厚控制在常规塑料包装瓶的合理区间，曲面过渡位置的壁厚差不能超过允许范围，避免注塑的时候出现缩痕、缺胶的缺陷。还要考虑吹塑或者注塑成型的脱模角度，所有外表面的脱模斜度要顺着开模方向设置，曲面位置的斜度要做分段校验，不能出现倒扣结构，除非后续做滑块抽芯，但这类量产民用容器要控制模具成本，尽量做整体开模的结构，减少模具复杂度，降低单件生产成本。实际应用的时候，这类瓶型可以用来装颗粒状洗护用品、固态食品、散装小零件，瓶口的大口径设计方便装填和取用内容物，瓶身的曲面结构在贴标的时候也能保证标签贴合平整，

　　不会因为曲面曲率变化太大出现标签起翘的问题。还要考虑灌装线的适配性，瓶身的最大外径要匹配现有灌装线的卡瓶板、导瓶条的尺寸范围，不需要额外调整生产线的工装就能直接上线使用，瓶身的重心位置经过调整，灌装后重心落在瓶底支撑面的中心位置，输送过程中不会出现倒瓶的情况。和常规圆瓶相比，这个异形曲面瓶的辨识度更高，在终端货架上能和其他直筒产品形成视觉差异，同时结构强度比同壁厚的直筒瓶高15%左右，运输过程中的破损率更低，手持使用的手感也更好，不会因为瓶身太滑导致脱手掉落。建模过程中还要做壁厚分析、拔模分析、曲率分析，反复调整曲面的控制点，保证每个过渡位置的曲率变化顺滑，同时校验瓶身的堆叠限位，上下瓶堆叠的时候，上瓶的瓶底能刚好卡入下瓶的瓶口位置，提升仓储堆码的稳定性，不会出现滑垛的问题。
