钣金折弯安装固定托架结构设计

项目分类:通用五金配件 发布时间:2022-01-29 ID:530267

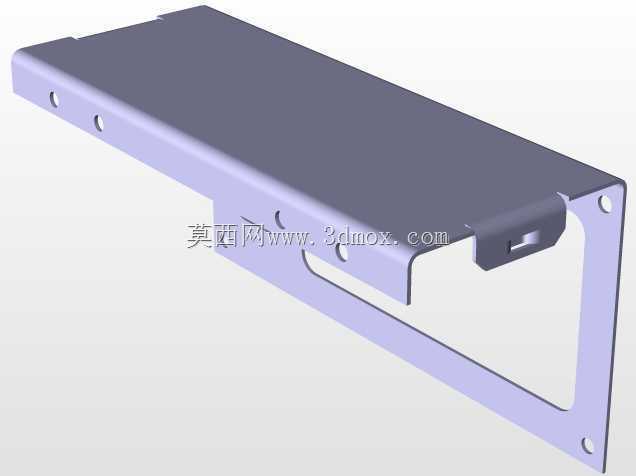

  • 钣金折弯安装固定托架结构设计

  这款钣金托架在各类机电设备、机柜集成、自动化线体的附属部件安装场景中应用广泛,主要承担承载、定位、连接附属功能模块的作用,常见于电气柜内元器件承托、小型设备外挂部件固定、输送线侧装附件安装等工况,替代传统焊接支架实现轻量化快装需求。从结构功能来看,主体采用单块钣金折弯成型,无多余拼接焊缝,整体刚性靠折弯翻边结构保证,主承载面为大平面结构,可贴合待安装部件的安装基面,侧边的折弯翻边一方面提升了整体抗弯折能力,避免薄板受载后出现翘曲变形,另一方面翻边上预留的安装孔位可实现与主设备基面的锁附固定。端部的缺口与折弯卡扣结构,是设计时考虑安装对位便利性做的结构优化,安装时可先通过卡扣卡入主设备的预设卡槽实现预定位,

  无需全程手扶托举即可完成后续螺丝锁附,大幅提升现场装配效率。设计思路上优先遵循钣金加工的工艺性要求,所有折弯处均预留了合理的折弯内R角,避免折弯时出现应力集中导致的开裂问题,所有孔位均避开折弯线位置,防止孔位在折弯过程中出现拉伸变形,保证安装孔的位置精度满足装配公差要求。整体结构没有复杂的冲压凸包或者特殊成型结构,仅通过常规的激光下料、数控折弯工序即可完成加工,无需开制专用冲压模具,适配小批量定制化的设备配套需求,加工成本可控。从安装边界来看,托架的整体厚度适配常规M4/M5规格的安装螺丝,主承载面的平面度控制在合理范围内,可保证待安装部件贴合后无间隙,不会出现安装应力。侧边的安装孔位间距按照通用机柜安装孔距标准设计,

  可直接适配市面上多数标准型材、机柜立柱的安装孔位,无需额外现场打孔改孔。托架下方的镂空结构,一方面是为了减轻整体自重,降低材料消耗,另一方面也为待安装部件的走线、散热预留了空间,避免承托的电气部件出现积热问题,同时镂空结构也可作为安装时的手持位,方便操作人员调整安装位置。在实际选型使用时,可根据承载需求匹配对应厚度的钣金板材,常规1.2mm厚度板材即可承载2kg以内的附属部件,若需承载更重部件可适当提升板材厚度,同时对应调整折弯翻边的高度以提升整体刚性,所有结构参数均可根据实际安装场景做等比例调整,无需改动核心的折弯与卡扣结构逻辑。结构上的所有锐边均设计了去毛刺工艺要求,避免安装过程中划伤操作人员或者破坏配套部件的线缆绝缘层,端部的让位缺口可避开主设备基面的凸起焊点或者加强筋结构,保证托架安装后完全贴合基面,不会出现安装间隙导致的固定不稳问题。
