扫描式发言环散热构件三维设计

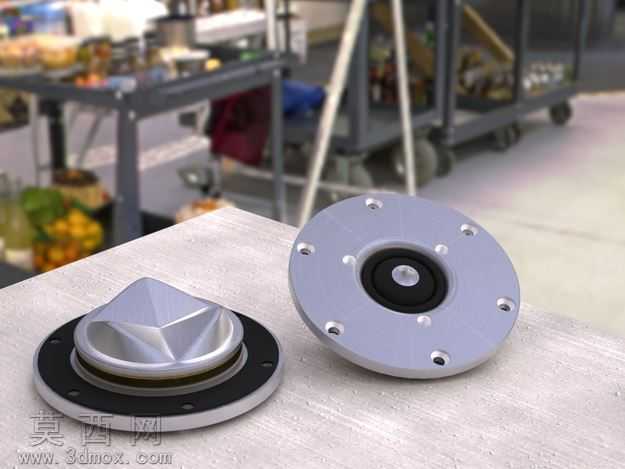

本作品为扫描式发言环散热构件的三维设计成果，建模阶段依托三维参数化设计软件完成全流程构建，首先通过扫描特征生成核心的发言环主体曲面，精准还原构件中部凸起的锥状导流结构与下部收窄的导风造型，保证散热气流能够顺着锥面均匀扩散至整个换热区域。法兰盘部分采用圆周阵列特征完成8个安装孔的均匀排布，孔位间距与法兰外径的参数经过反复校核，确保安装适配性与结构强度的平衡，中部嵌套的环形装配槽通过拉伸切除与圆角过渡特征制作，槽体与中心锥状结构的同轴度公差控制在0.02mm以内，满足后续装配的精度要求。材质渲染阶段，法兰主体赋予金属哑光不锈钢材质，调整表面粗糙度参数模拟真实机加工后的金属质感，中心锥状结构采用高反光镀铬材质，通过环境贴图反射强化构件的金属层次感，安装孔内壁做深色哑光处理，突出孔位的结构轮廓。结构设计上，整体采用圆盘法兰加中心锥台的组合构型，法兰盘面的平整面保证安装时的贴合密封性，中心锥状结构既能够作为发言模块的声学传导端，又通过增大与空气的接触面积提升换热效率，盘面与锥台的衔接处做R3圆角过渡，避免应力集中导致的结构形变，同时减少气流通过时的紊流损耗。设计思路围绕散热与功能集成的核心需求展开，摒弃传统散热器单一的鳍片构型，将发言模块的安装结构与散热结构做一体化设计，既缩减了整体安装空间，又通过金属构件的高导热性将发言模块工作产生的热量快速传导至整个法兰盘面，配合空气对流实现高效散热，所有特征均采用全参数化驱动，后续可根据不同的安装尺寸需求快速调整法兰直径、孔位数量、锥台高度等参数，具备较强的通用性与改型适配能力，渲染阶段采用三点布光方案，主光从侧上方打亮构件主体轮廓，辅光补全暗部细节，背光勾勒金属边缘的高光，最终呈现出清晰直观的结构展示效果。
