轨道列车辐条式走行轮结构设计

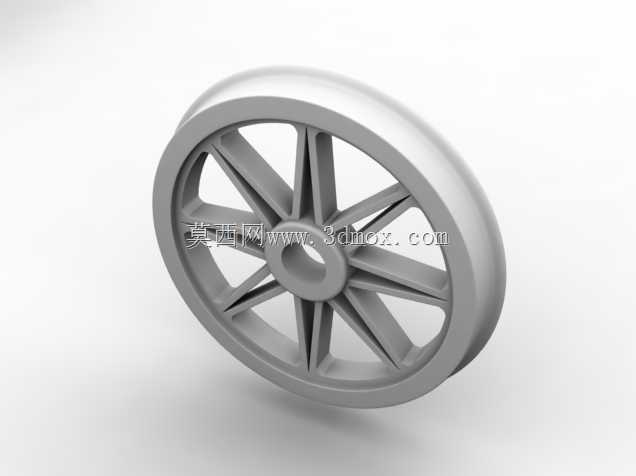

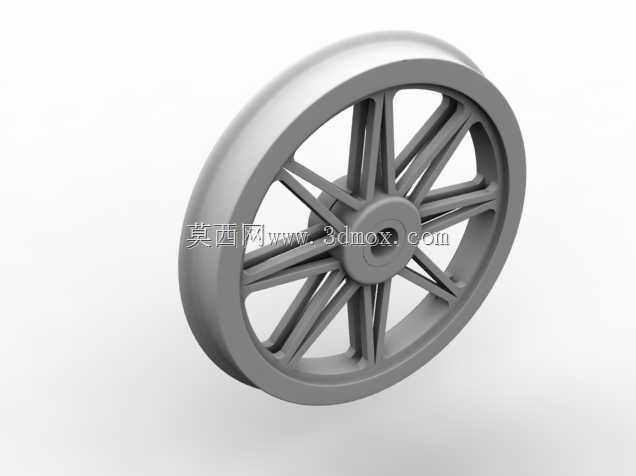

　　这款辐条式轮体结构，主要应用于轨道类列车的走行系统，作为车辆承载与走行的核心部件，承担整节车厢的垂向载荷传递，同时在车辆行进过程中配合轨道踏面完成滚动导向，将轴系传递的扭矩转化为车辆行进的驱动力，也能在制动工况下将闸瓦施加的制动力矩转化为轮轨间的摩擦力，实现车辆减速停靠。从结构设计逻辑来看，采用辐条式而非辐板式的构型，核心是在保证轮体整体结构强度、刚度满足运行工况要求的前提下，尽可能降低轮体自身的转动惯量，减少车辆加减速过程中轮对的惯性损耗，同时辐条间的镂空结构也能在车辆高速运行时减少轮体周边的紊流扰动，一定程度上降低走行部的气动噪声。轮体外缘为等厚度的轮辋结构，轮辋的踏面轮廓匹配标准钢轨的顶面廓形，设计时预留了足够的磨耗余量，

　　长期运行产生踏面磨耗后可通过镟修恢复廓形精度，延长轮体的整体使用寿命。轮辋与中心轮毂之间通过多组均匀分布的辐条连接，每根辐条的截面采用变厚度设计，靠近轮毂的位置截面尺寸更大，对应载荷传递路径上应力集中的区域做了圆弧过渡处理，避免运行过程中交变载荷引发的疲劳裂纹；辐条沿轮体周向均匀排布，保证轮体旋转过程中的动平衡性能，减少高速运行时的轮对振动。中心轮毂位置设置有与车轴配合的安装孔，孔位的公差设计采用过盈配合的公差带，装配时通过热装工艺实现轮毂与车轴的紧密连接，保证扭矩传递过程中不会出现相对滑移，轮毂端面还预留了轴端压板的安装螺孔位置，可配合压板结构实现轴向定位，防止轮体在车轴上发生轴向窜动。设计过程中对轮体的安装边界做了明确的限定：

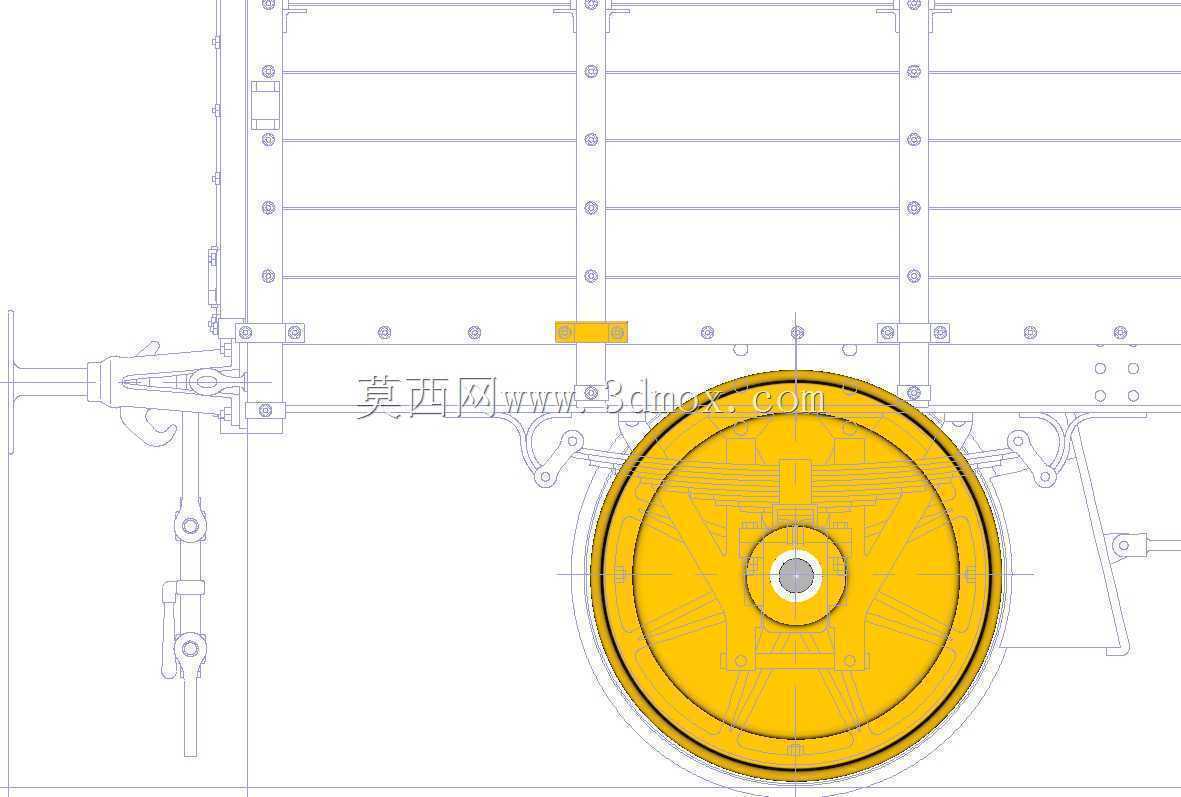

　　轮体的轴向宽度需匹配转向架侧架的内侧间距，保证轮对安装后与两侧侧架保留足够的安全间隙，不会在车辆过曲线时发生运动干涉；轮体的最大回转半径需符合轨道车辆的设备限界要求，确保车辆在隧道、道岔等特殊路段通行时，轮体不会与周边固定设施发生刮碰。从实际应用场景来看，这类辐条式走行轮多用于低速轨道通勤车辆、厂区轨道运输列车以及部分观光轨道列车，这类应用场景下车辆运行速度适中，轮体载荷波动相对平缓，辐条结构的轻量化优势能够得到充分发挥，同时镂空的辐条结构也便于日常运维过程中检查轮辋、辐条的表面损伤，不需要拆解轮对就能直观发现表面裂纹、变形等故障隐患，降低运维检查的工作量。在建模过程中，对轮体的所有过渡圆角、拔模斜度都做了符合铸造工艺要求的处理，

　　轮体整体采用铸钢材质成型，建模时预留了铸造拔模角度，避免生产过程中出现脱模困难的问题，辐条与轮辋、轮毂的连接位置都做了加厚处理，匹配铸造工艺的圆角要求，减少铸造过程中应力集中导致的铸件缺陷。轮体的动平衡设计也是建模时重点考量的内容，每根辐条的质量、截面尺寸都保持周向均布对称，从三维模型阶段就控制好质量分布，减少后续动平衡校正时的去重量，降低生产加工的工序成本。
