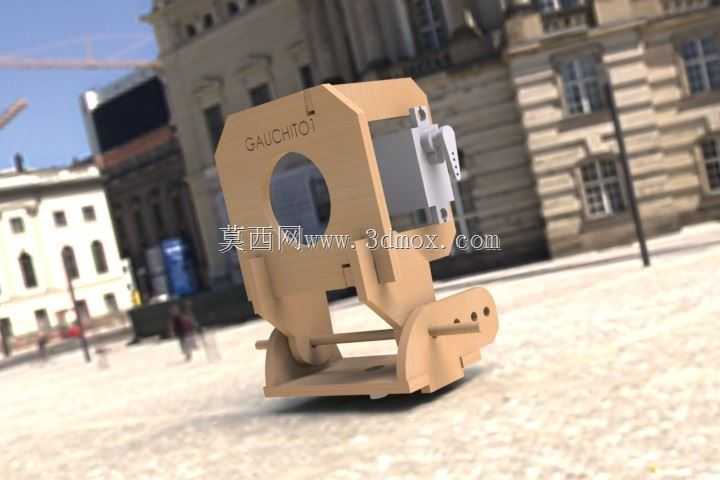

FPV航拍相机平移倾斜挂载支架结构

　　这套FPV航拍相机挂载结构，核心解决小型航模飞行过程中拍摄视角的动态调整需求，适配轻量级板载相机的安装使用场景，常见于小型固定翼FPV载机、轻量化穿越机的航拍改装环节，区别于大载重多旋翼云台的复杂减震与增程结构，整体设计偏向轻量化、快装化，适配小尺寸航模的载重与安装空间限制。从结构功能来看，支架同时集成平移与倾斜两个维度的角度调节能力，平移维度负责水平方向的视角转向，可覆盖载机正前方到侧方的拍摄范围，倾斜维度负责垂直方向的俯仰调整，能够实现从水平前视到下视俯拍的角度切换，两个调节维度的运动副均采用低阻尼铰接设计，既可以配合小型舵机实现电控遥控调节，也可通过预紧阻尼结构实现手动调角后的角度锁定，满足不同航拍场景的使用需求。

　　设计思路上优先控制整体自重，主体承力结构采用板材拼接式设计，所有弯折与连接位均通过板材自身的卡槽结构实现定位，减少额外紧固件的使用，在保证结构刚度的前提下尽可能削减非承力区域的材料，降低整体重量对航模飞行续航与重心的影响。安装边界方面，支架底部预留了与航模机身承力板连接的安装孔位，孔位间距适配常见小型FPV载机的机头安装位尺寸，整体外轮廓尺寸控制在紧凑范围内，不会超出航模机头的迎风面过多，尽可能降低飞行过程中的风阻影响；相机安装位预留了通用的小型板卡相机安装孔，可直接适配市面主流的轻量化FPV相机，安装后相机镜头的中心高度与支架旋转中心重合，避免角度调节过程中出现画面偏移的问题。结构细节上，铰接位置的间隙经过优化，

　　既保证转动过程无卡滞，也不会出现过大的旷量导致飞行过程中画面抖动，支架的承力臂采用对称式布局，在倾斜调节到最大下视角度时，承力臂不会遮挡相机镜头的拍摄视野，同时在大过载飞行工况下，结构的形变量控制在允许范围内，不会出现相机位置偏移甚至结构脱落的问题。实际使用中，这套支架可直接固定在航模机头的预留安装位，不需要对机身结构做额外的切削改装，安装完成后可根据拍摄需求调整初始角度，若搭配舵机使用，可将舵机摇臂直接连接到支架的调节拨杆上，通过航模遥控器实现飞行过程中的实时视角调整，满足航拍过程中不同取景角度的需求，相比固定角度的相机安装支架，能够大幅提升航拍取景的灵活性，同时相比集成式的增稳云台，整体重量更低、结构更简单，故障率也更低，

　　适合轻量化FPV航模的航拍改装使用。结构的板材拼接设计也降低了加工难度，可通过激光切割板材快速加工成型，不需要复杂的注塑或者机加工工序，适合小批量定制或者航模爱好者自行制作使用，所有连接位的卡槽尺寸经过公差匹配，拼接后即可获得足够的连接强度，不需要额外涂胶加固，拆装维护也十分便捷，若出现结构损坏可单独更换对应的板材零件，降低维护成本。
